BoXX外星风格高性能工作站机箱结构设计

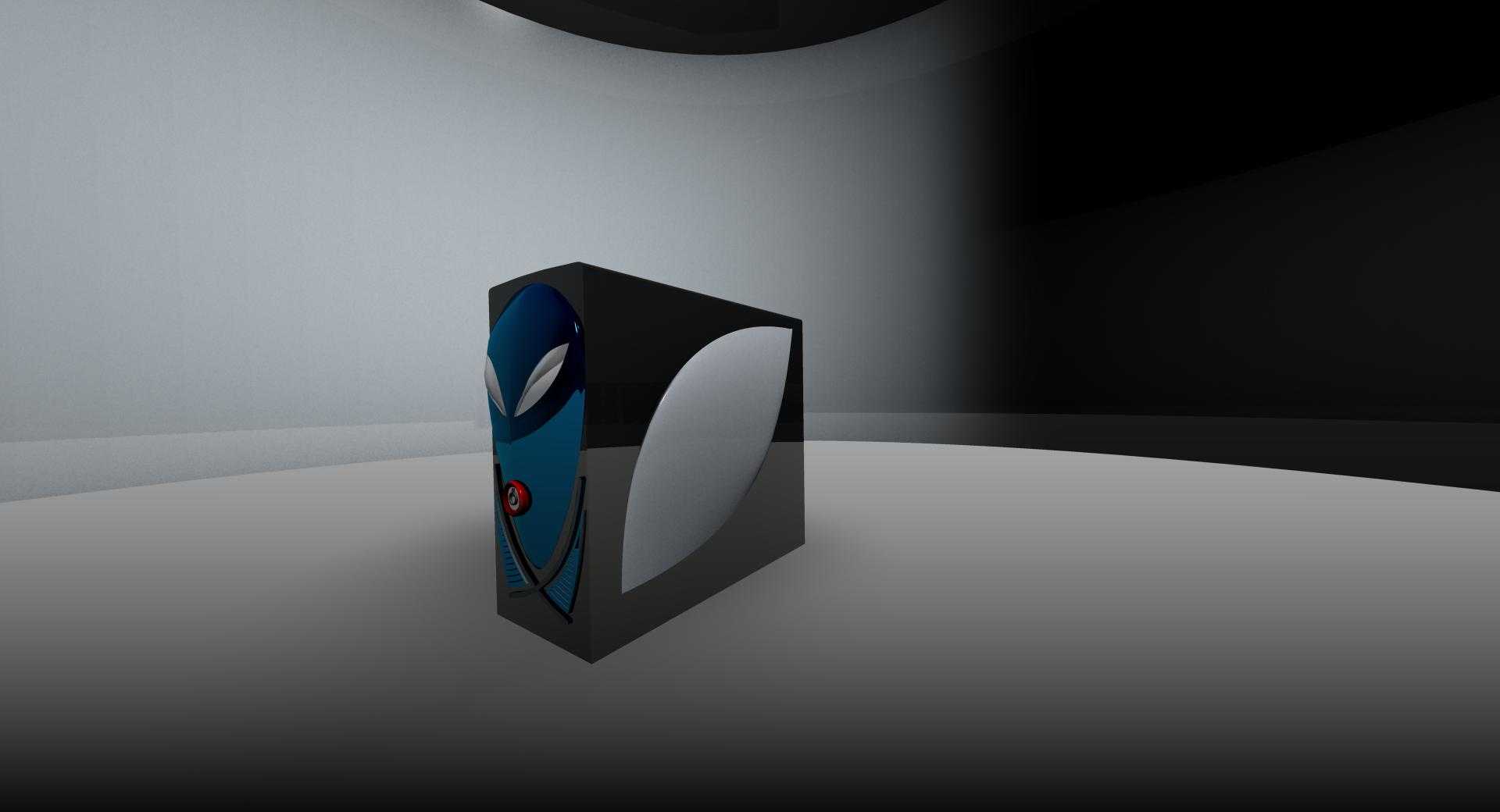

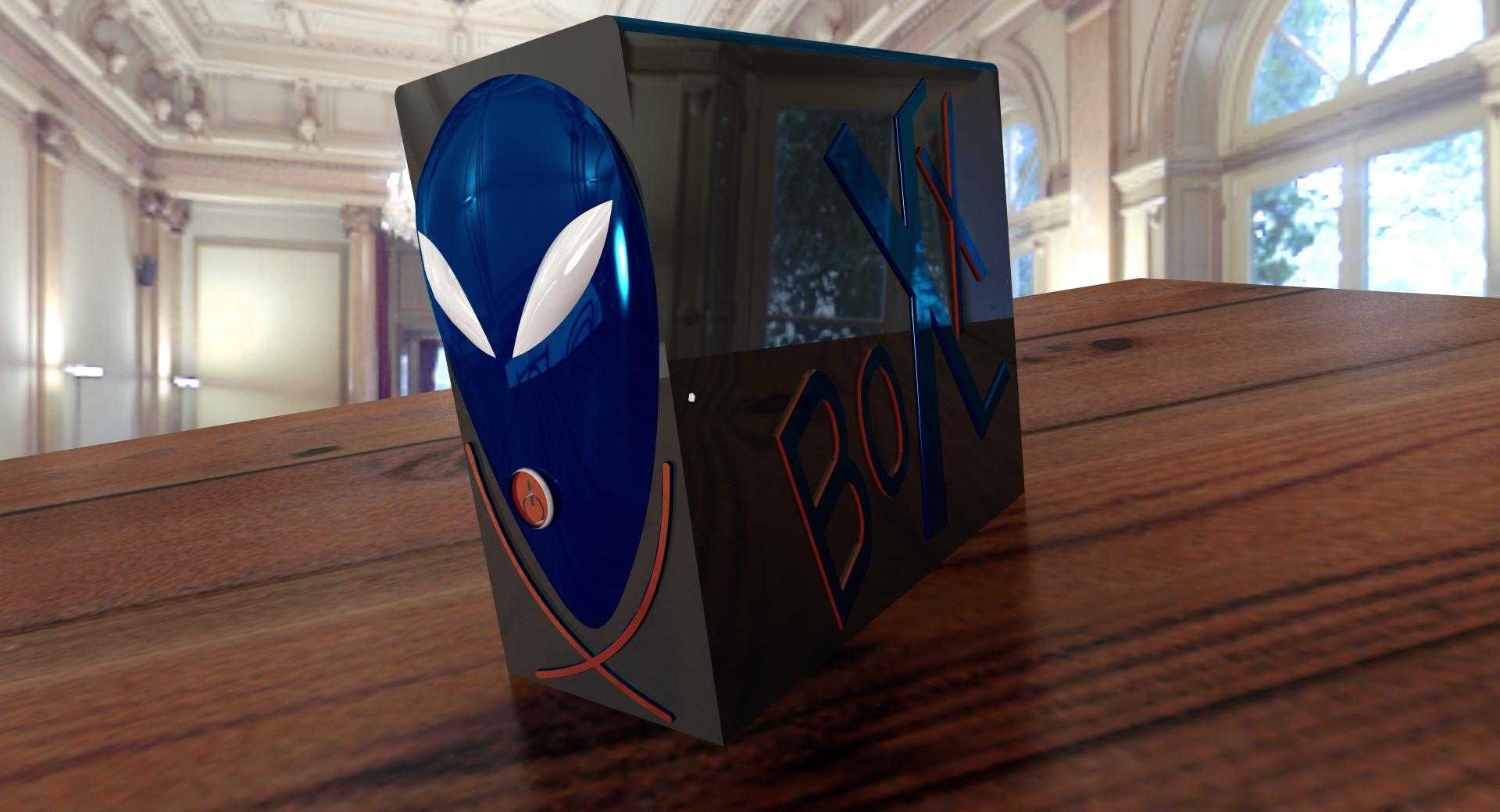

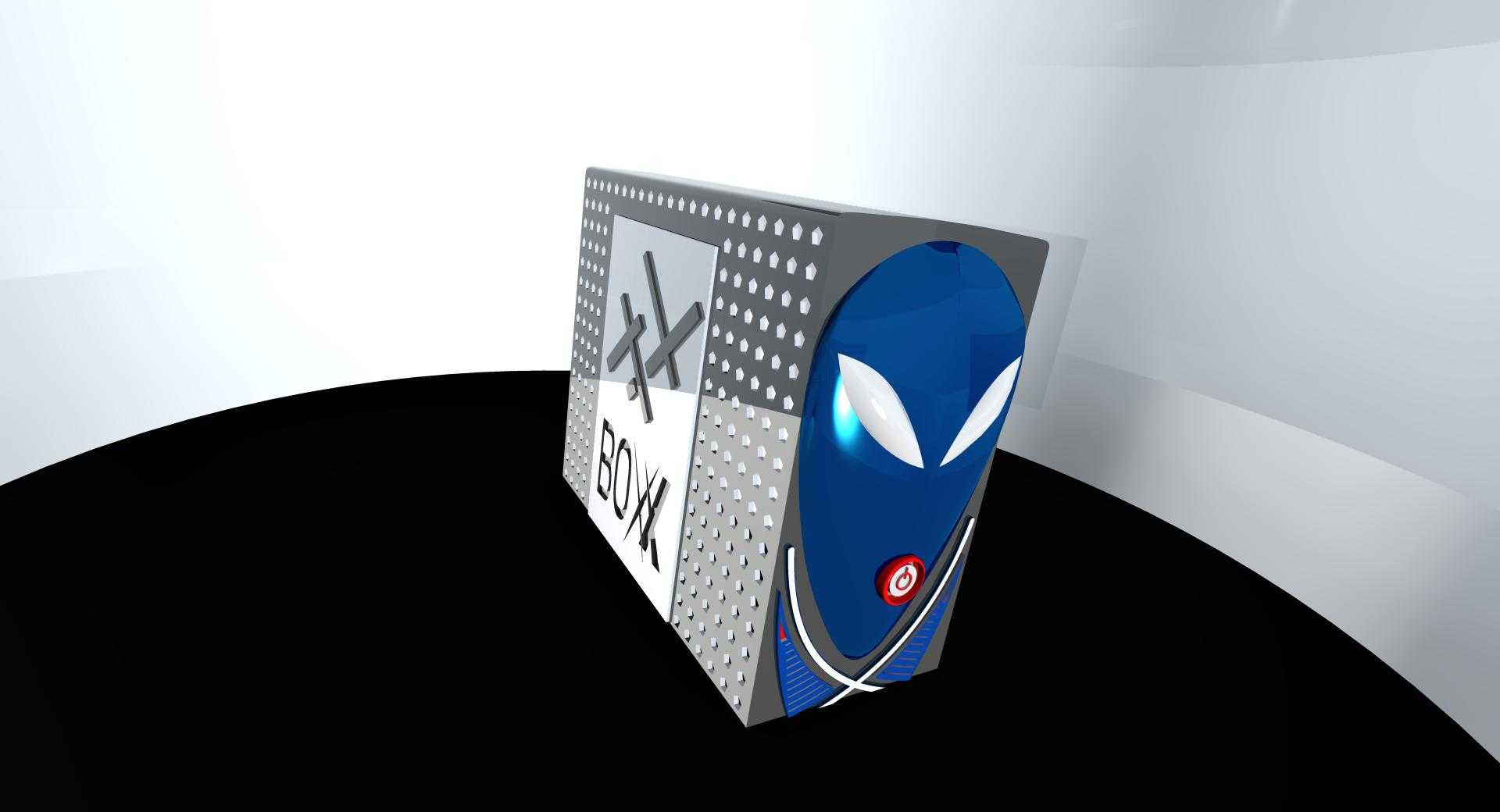

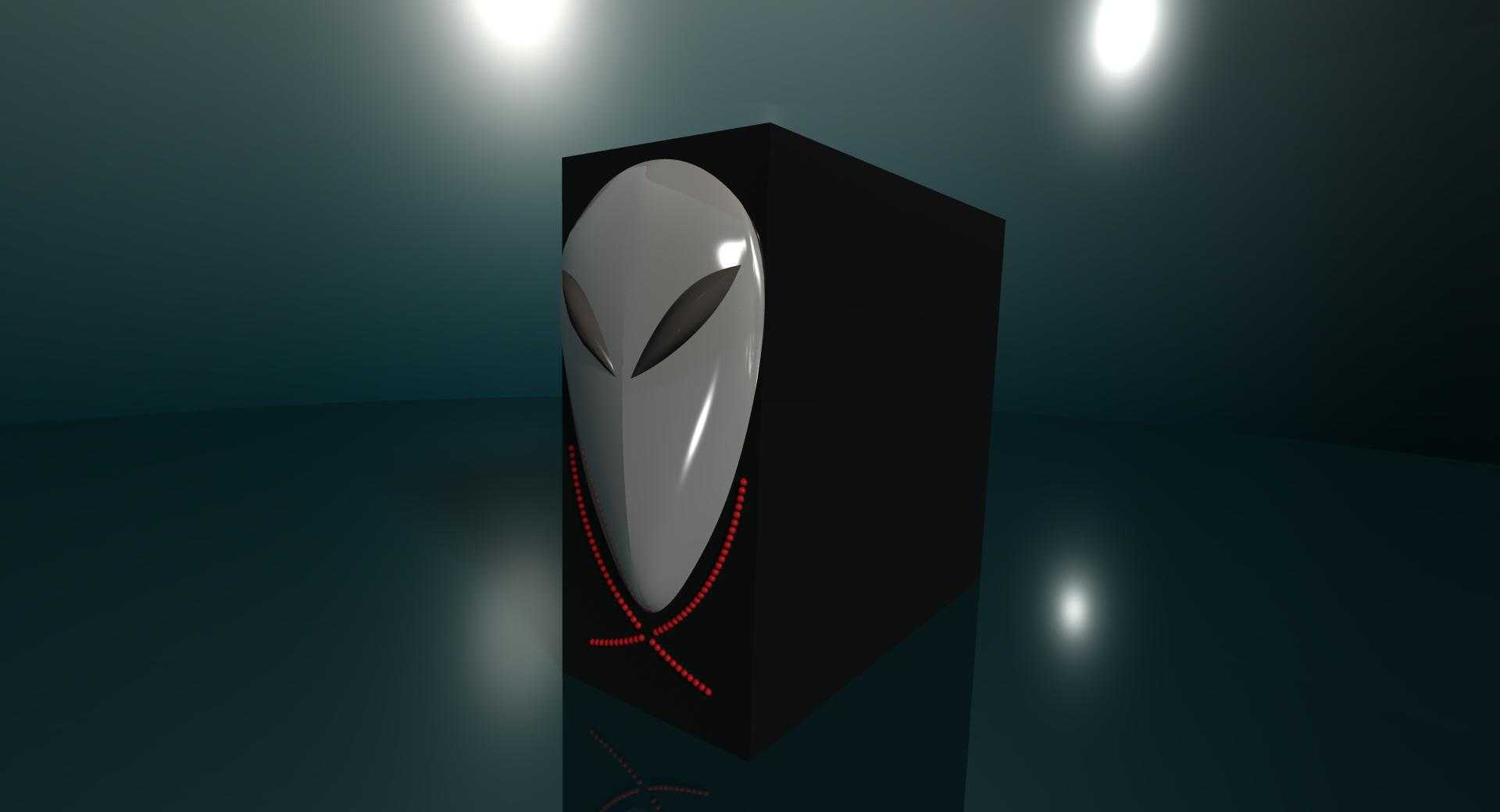

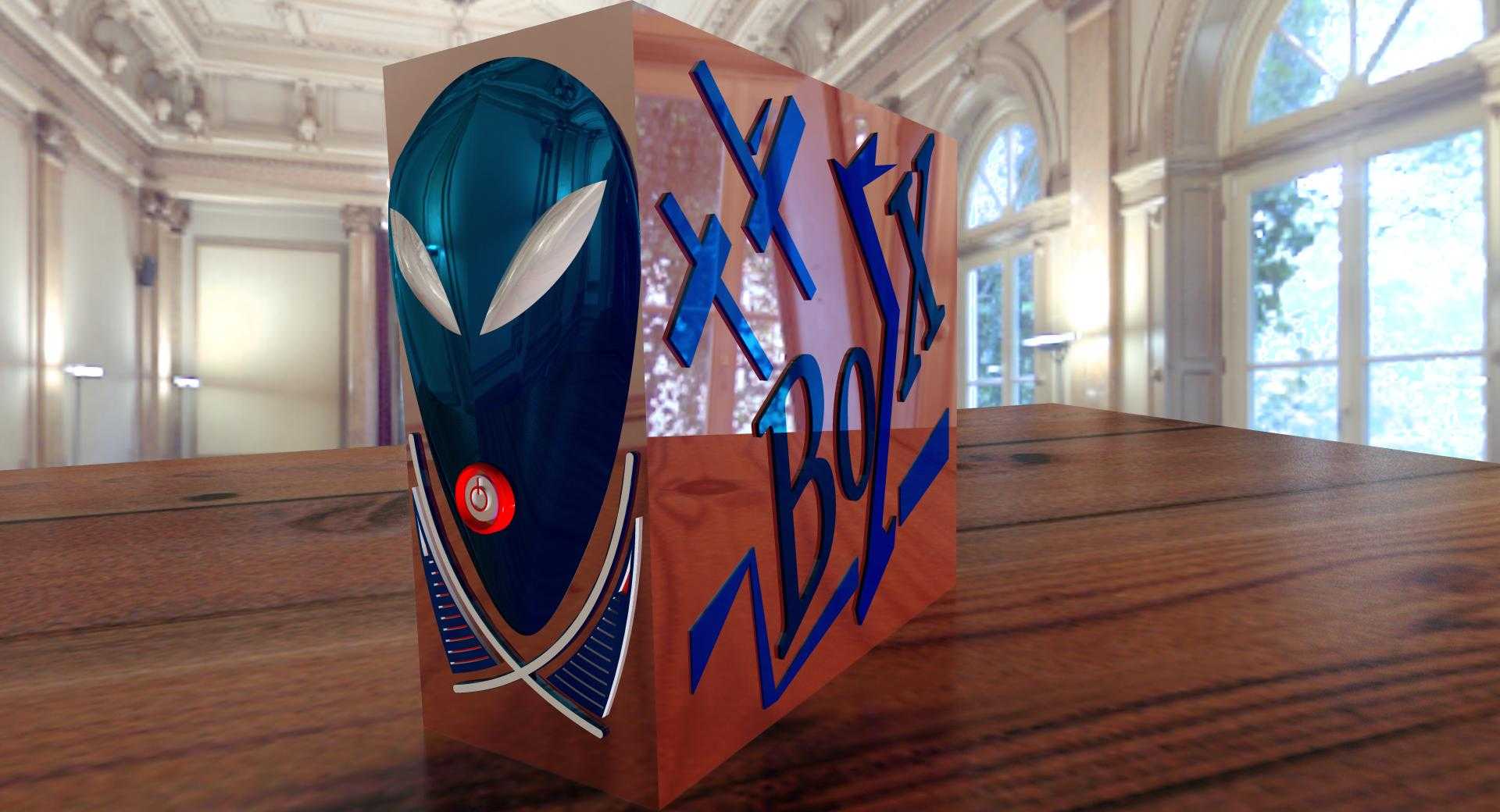

这款异形工作站机箱的设计，最初是面向创意设计工作室、三维渲染集群节点这类对设备外观辨识度、硬件扩展能力有双重要求的应用场景，区别于常规方正机箱的刻板造型，在保证硬件安装兼容性的前提下做了视觉风格的突破。从实际用途出发，这类工作站机箱需要承载高性能计算硬件，包括多核心处理器、专业级图形显卡、大容量存储模组与高功率供电单元，因此内部结构的空间预留首先要满足ATX主板、全尺寸显卡、ATX电源的标准安装边界，同时要兼顾风道走向的合理性，避免异形外壳遮挡进排风路径造成硬件积热。设计思路上没有采用常规的直角拼接钣金结构，而是在机箱正面做了曲面异形装饰面，侧面搭配大弧度流线型凸起造型，既保留了科幻感的视觉辨识度，又没有过度压缩内部硬件的安装空间，外壳的曲面部分做了分层结构设计，外层装饰件与内层支撑框架通过卡扣加隐藏螺丝的方式固定，既保证外观面没有外露螺丝破坏整体感，也方便后期硬件维护时的拆装操作。外形尺寸方面，整体控制在标准全塔机箱的安装边界内，高度不超过550mm，宽度控制在240mm，深度预留520mm的安装空间，可以适配绝大多数标准办公桌下的主机位，不需要额外定制放置台架，底部预留了15mm的垫高脚座，保证底部进风通道的通畅，同时避免桌面冷凝水、积灰直接接触机箱底板造成锈蚀。安装边界的处理上，机箱后部的接口开孔完全对齐标准主板的IO挡板位置，显卡安装位做了可调节的固定支架，兼容不同长度的专业图形卡，硬盘位预留了3个3.5寸机械硬盘位与4个2.5寸固态盘位，满足大容量素材存储的需求，前面板的开关、USB接口与音频接口做了隐藏式设计，整合在曲面装饰件的侧边，不破坏正面的整体视觉效果。结构受力方面，机箱主框架采用1.2mm厚度的冷轧钢板折弯成型，异形装饰件采用ABS工程塑料注塑成型，在保证整体结构强度的前提下控制整机重量，避免搬运过程中因为自重过大造成结构变形，内部的硬件安装点位都做了卷边处理，防止安装硬件时划伤操作人员，走线槽位预留了20mm的宽度，方便整理供电线与数据线，避免杂乱走线阻挡风道。
