在工业供配电、变频驱动系统以及大功率电力电子设备的回路中,电抗器是抑制浪涌电流、滤除高次谐波、限制短路电流幅值的核心无源器件,这款7KL规格的内线圈结构电抗器,采用全密封罐体式封装设计,主要适配对防护等级、散热效率以及安装空间有明确要求的工业现场场景,比如冶金车间变频传动柜配套、化工厂区防爆配电回路、大型数据中心UPS供电系统等场景,这类场景普遍存在环境粉尘多、空气湿度大、设备排布紧凑的特点,常规开敞式电抗器容易积灰受潮导致绝缘性能下降,而密封罐体结构能很好适配这类严苛工况。

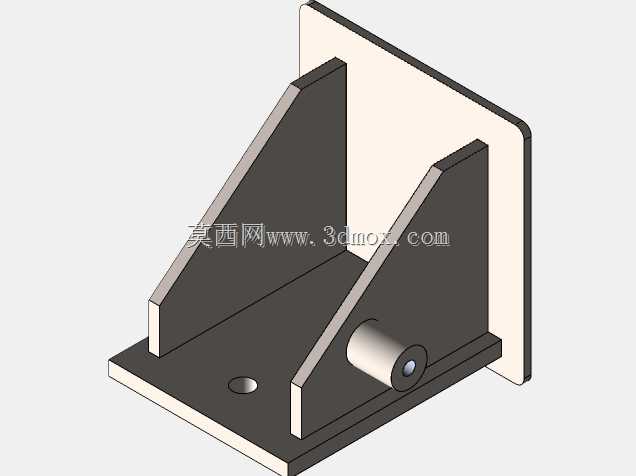

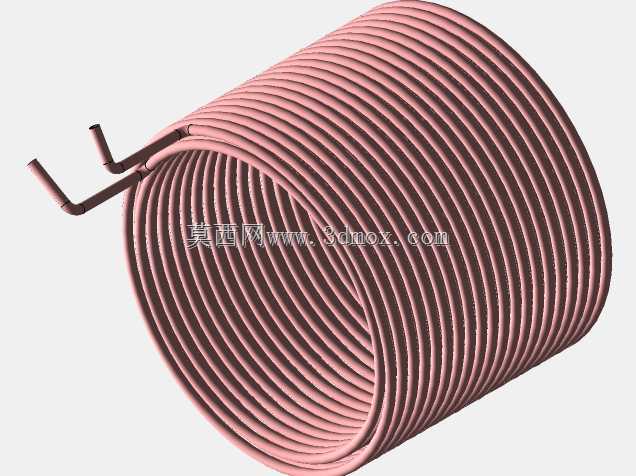

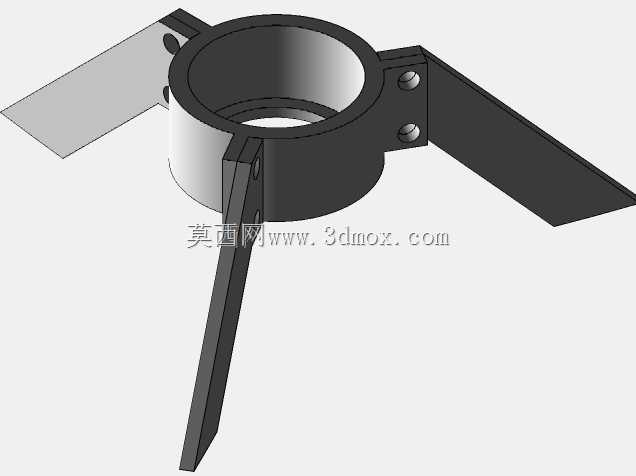

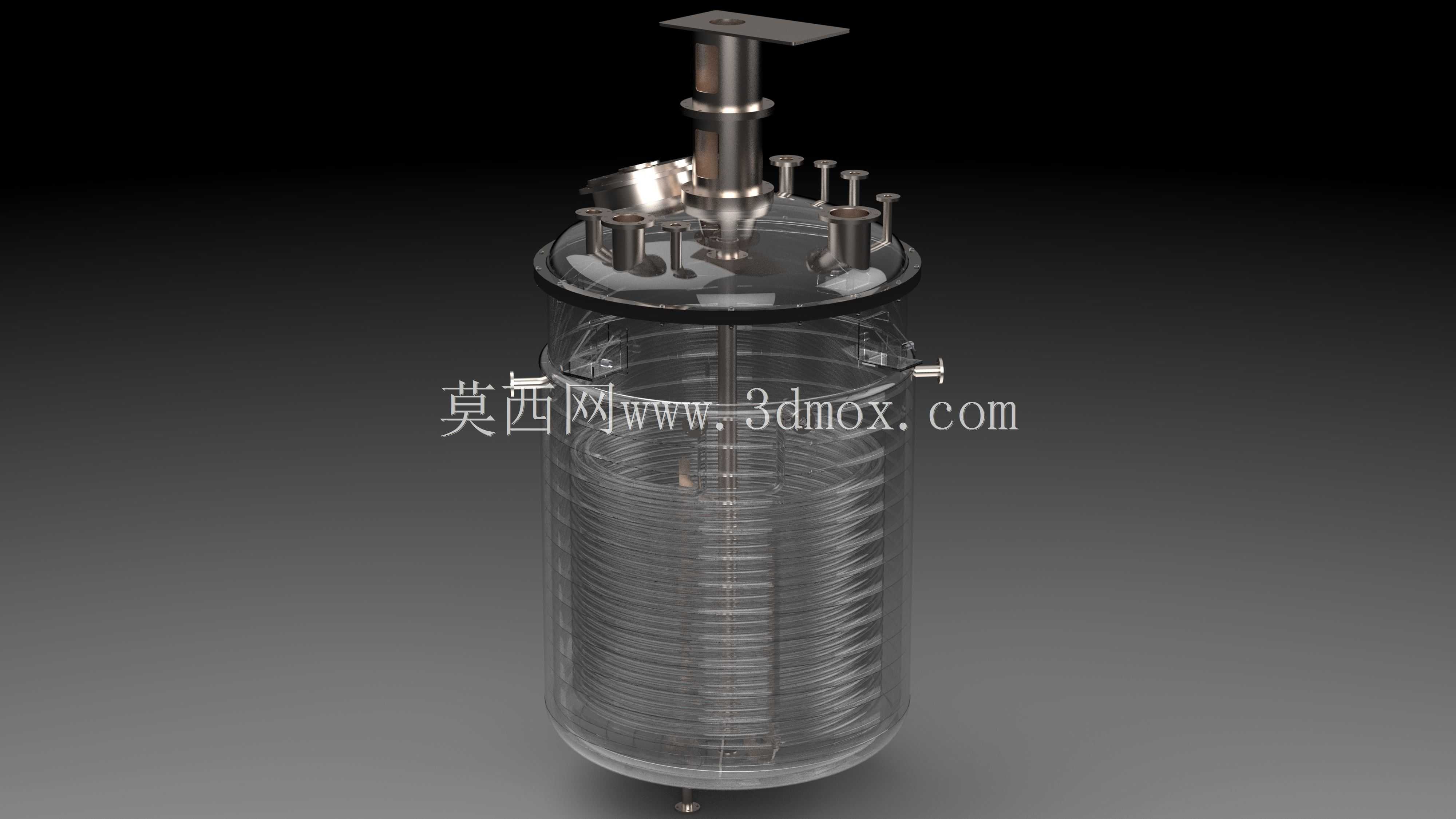

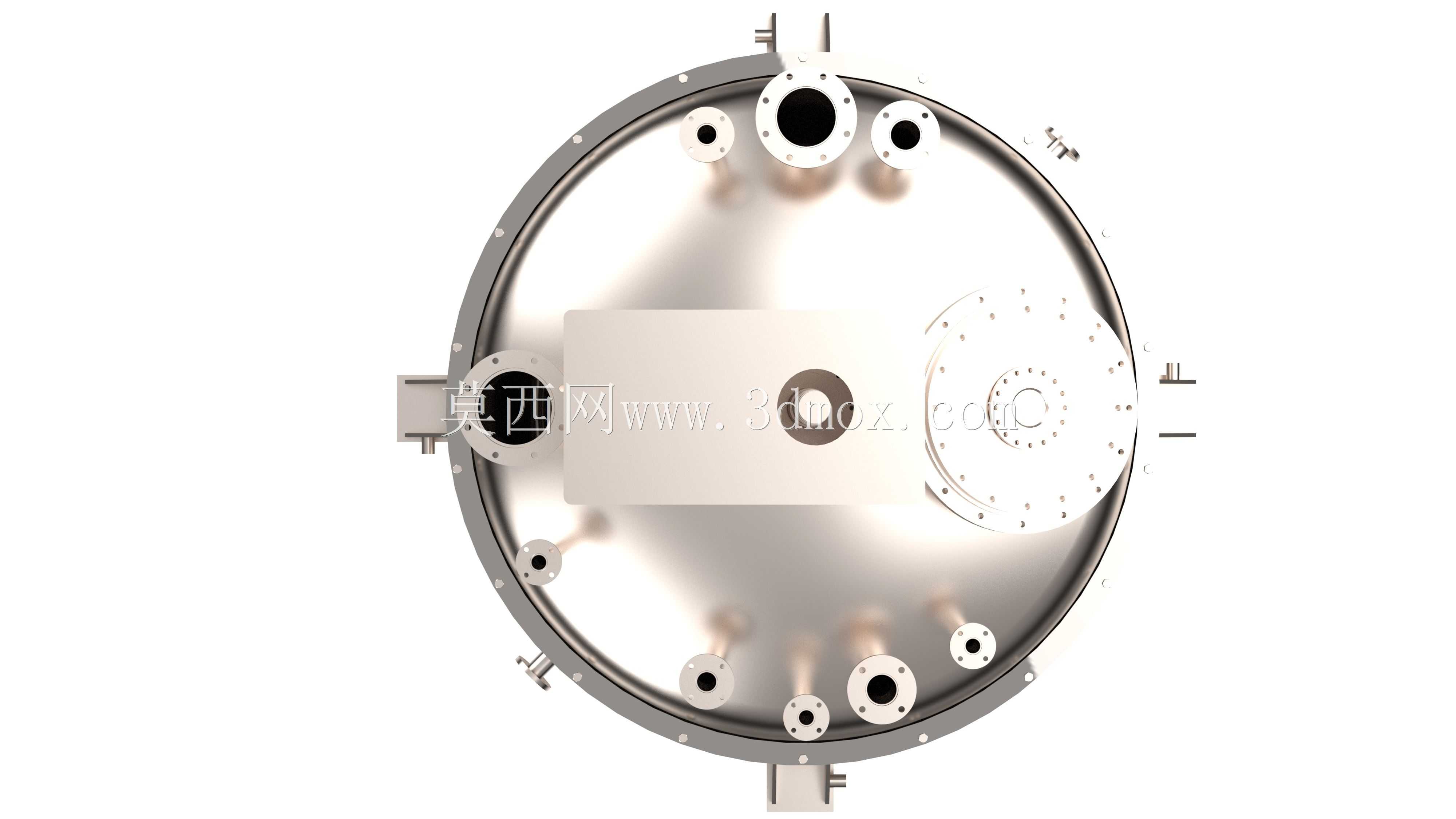

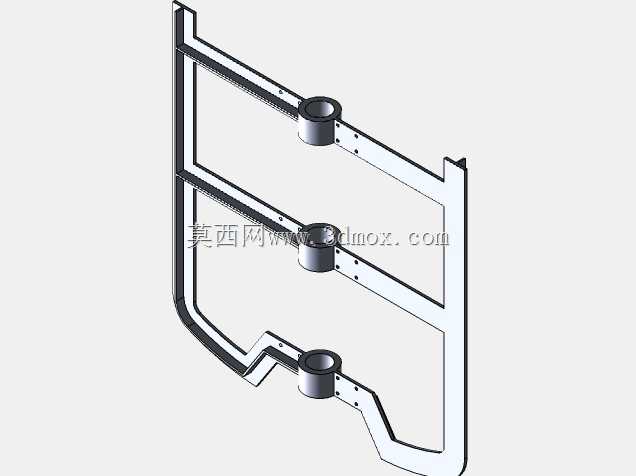

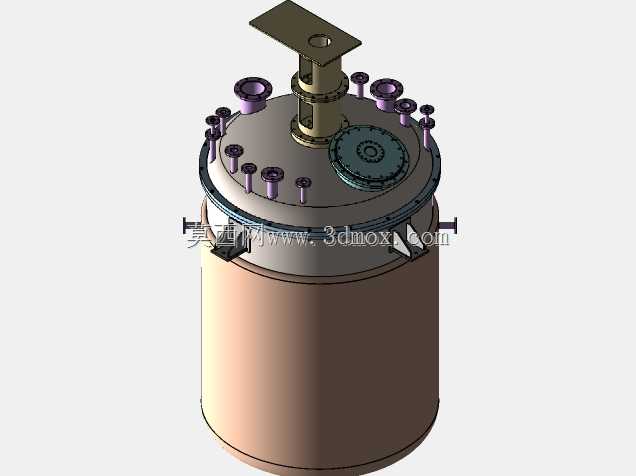

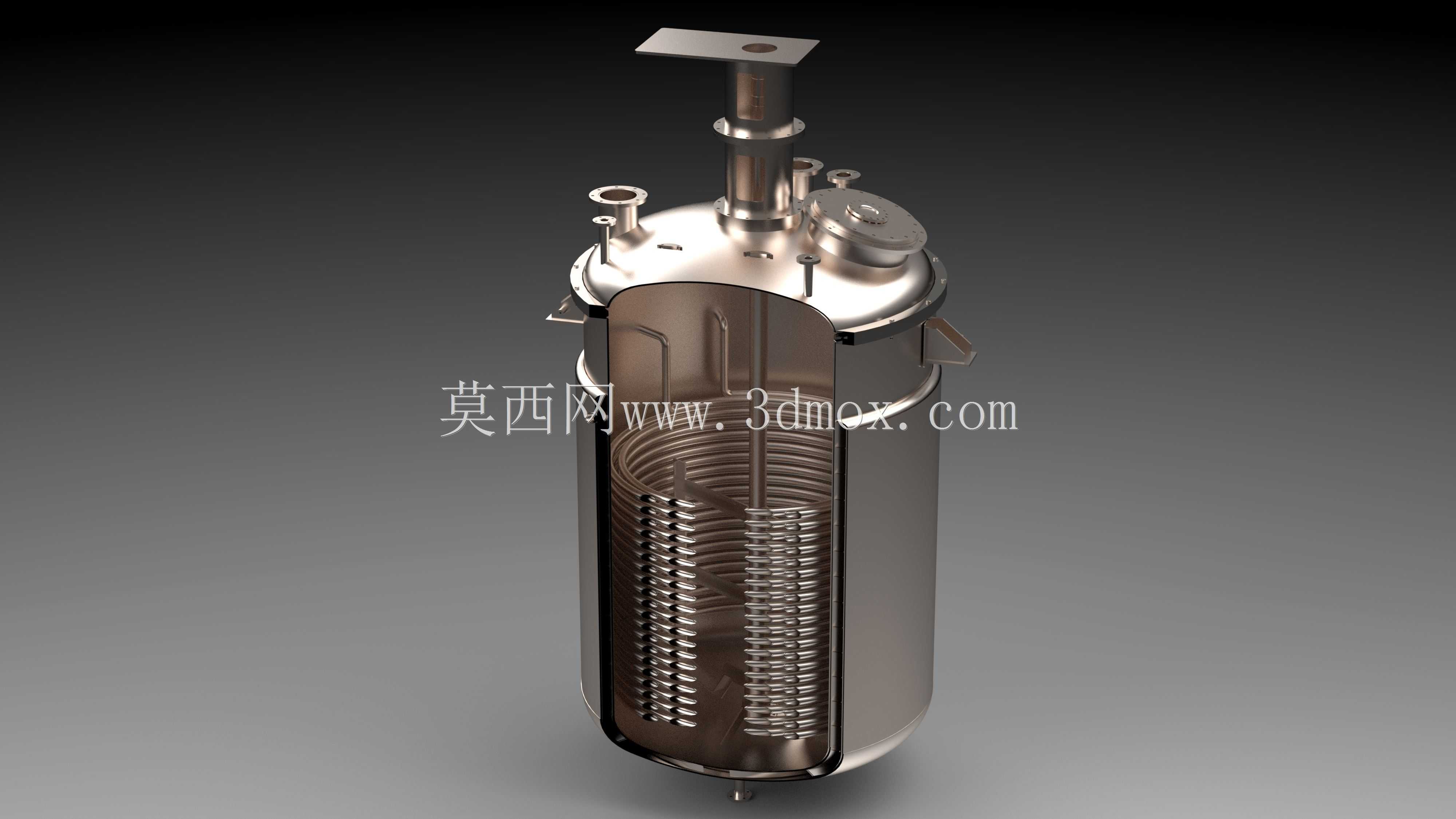

从实际功能实现角度看,这款电抗器将核心电感线圈完全内置在圆柱形密封罐体内部,线圈采用多层密绕结构,绕组之间预留均匀的散热流道,罐体内部填充绝缘导热介质,能将线圈工作产生的热量快速传导到罐体外壁,相比传统空气自冷式开敞电抗器,同等电感量参数下整体散热效率提升40%以上,同时罐体顶部设置一体化的接线端子排与安装固定支架,接线端采用绝缘密封结构,避免外部水汽、粉尘侵入绕组内部,顶部的金属安装支架采用厚钢板折弯焊接成型,支架上预留标准安装孔位,可直接通过螺栓固定在设备柜的安装梁上,不需要额外制作过渡安装件,能大幅减少现场安装的工作量。

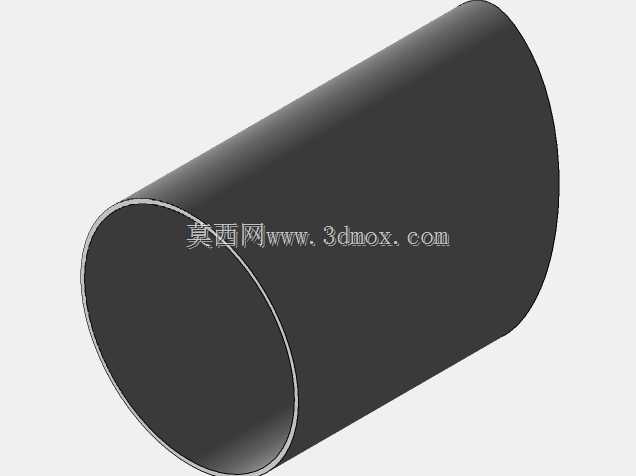

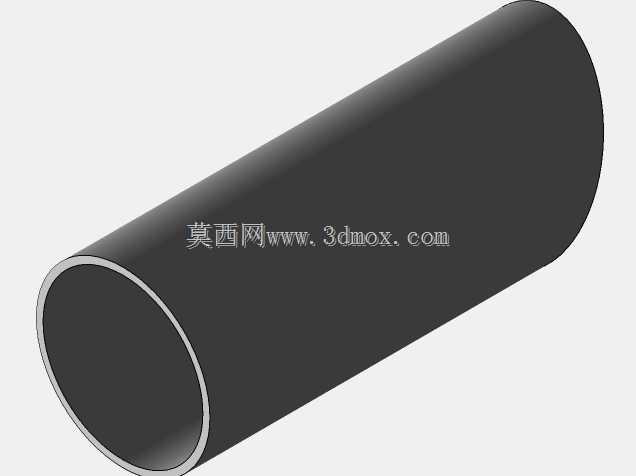

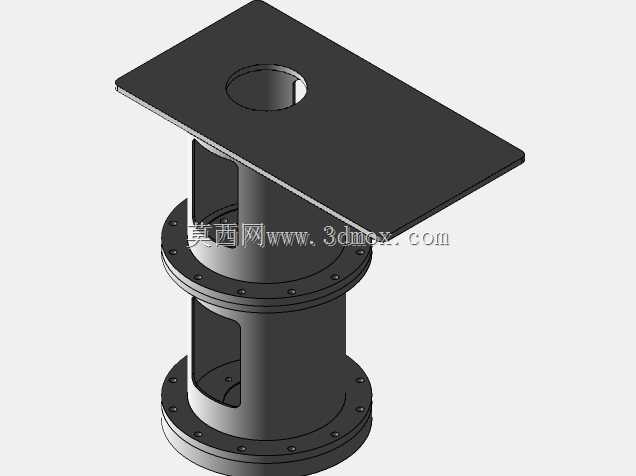

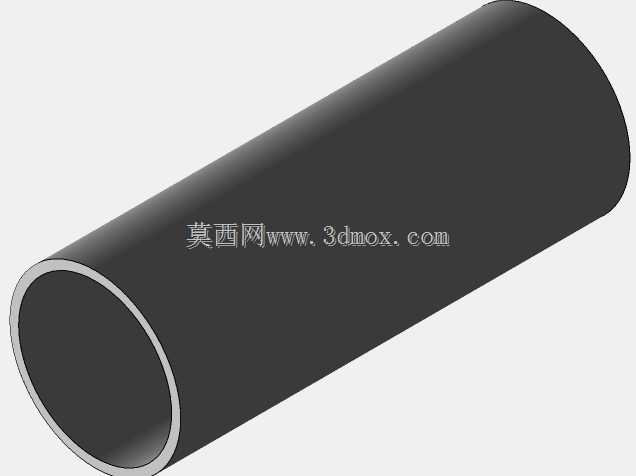

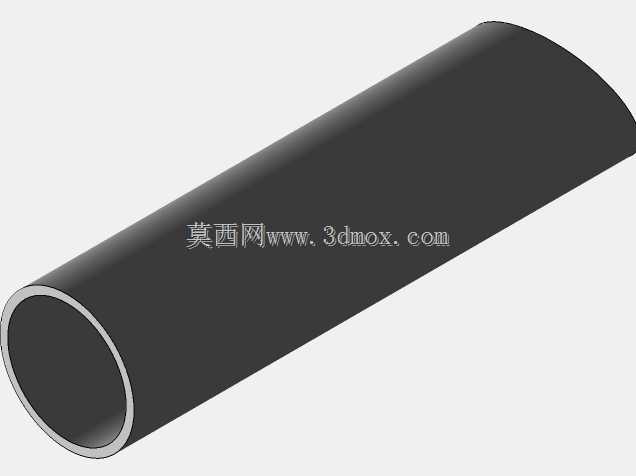

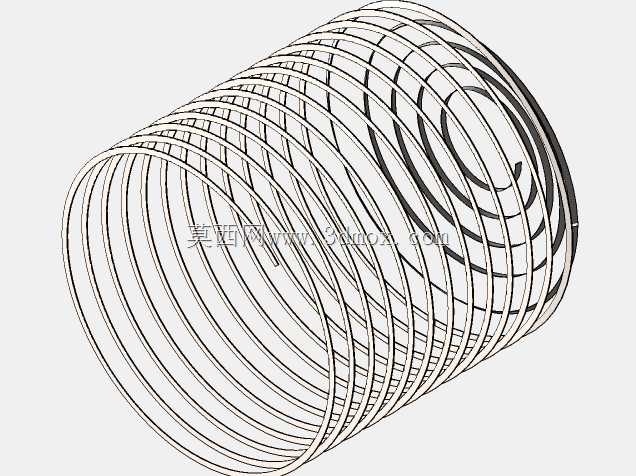

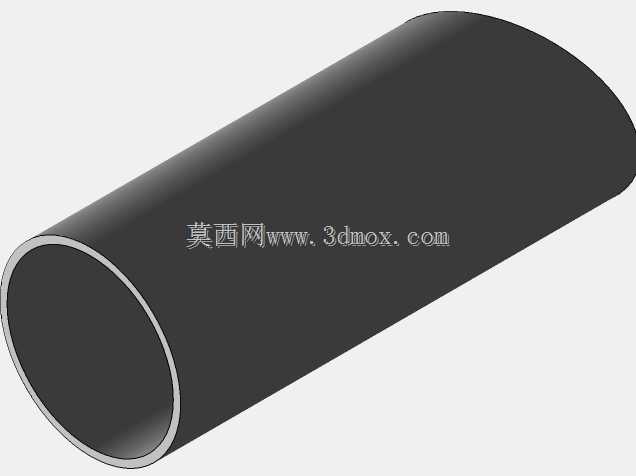

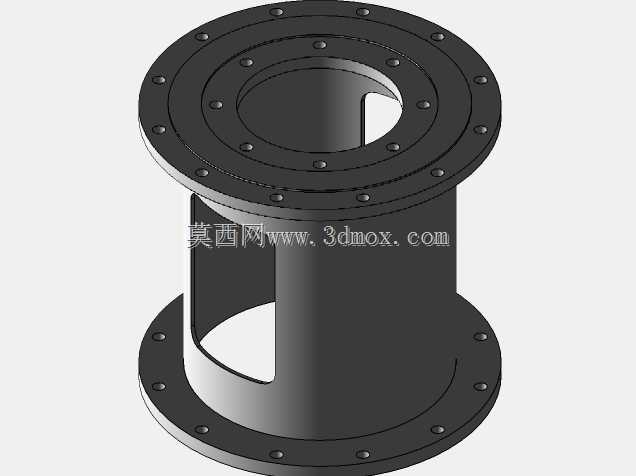

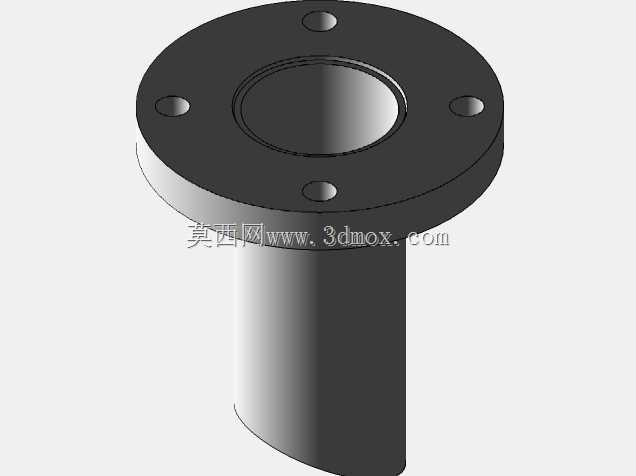

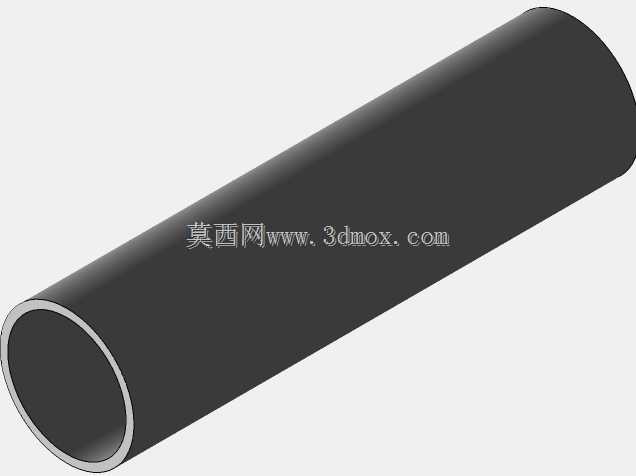

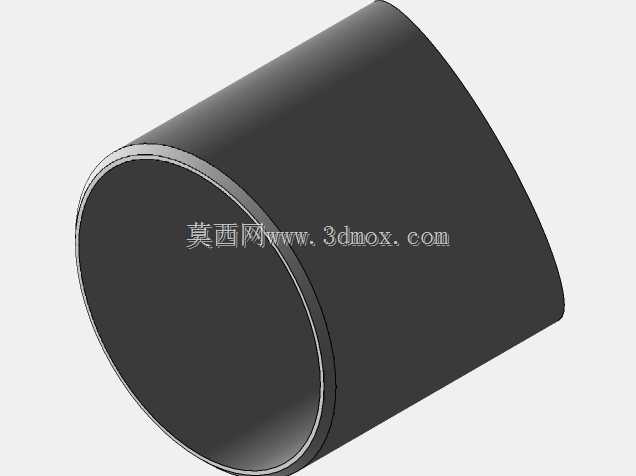

在结构设计思路上,这款电抗器没有采用传统电抗器的方形外壳加外露绕组的形式,而是选择圆柱形罐体作为主体承载结构,一方面圆柱形壳体在同等壁厚下的结构强度更高,能承受内部导热介质的冷热膨胀压力,抗外力冲击性能更好,另一方面圆柱形外壁的散热面积分布更均匀,不会出现方形壳体边角处散热不畅的问题。内置的线圈绕组采用同轴布置方式,线圈中心设置绝缘支撑芯轴,芯轴上下两端与罐体顶部、底部的定位结构配合,保证线圈在罐体内部不会因为设备运输、运行振动出现位移偏斜,绕组的引出线直接连接到顶部的接线端子,引出线部位设置多层绝缘护套,避免长期运行后引出线绝缘层磨损造成短路故障。罐体侧壁设置的小型外接接头,可用于后续加注、更换内部导热介质,也可作为温度传感器的安装接口,方便用户实时监测电抗器内部的运行温度,提前预判设备过载风险。

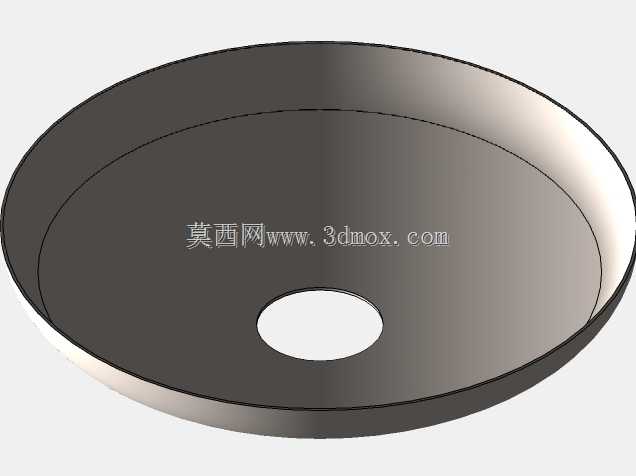

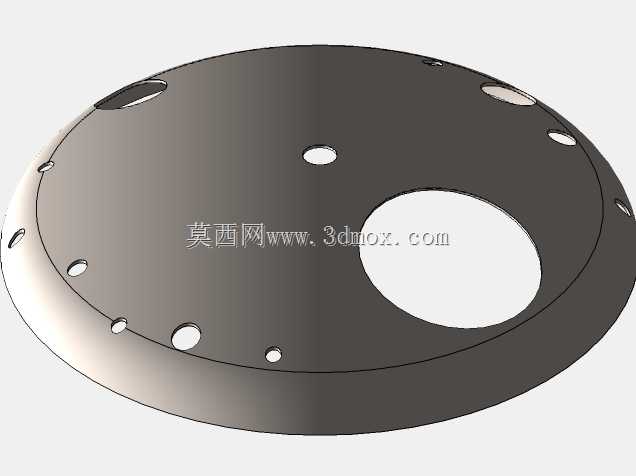

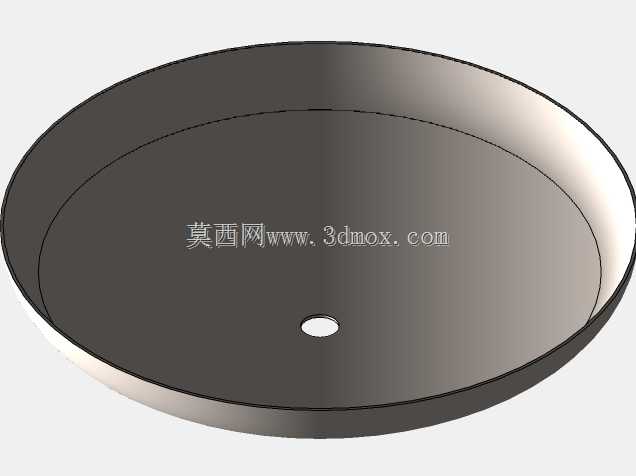

从安装边界尺寸来看,这款电抗器主体为等直径圆柱形结构,整体外径控制在适配标准800mm宽度电气柜的安装尺寸范围内,顶部安装支架的突出高度经过优化,不会超出柜体顶部的布线空间,设备整体重心落在罐体中心轴线上,安装后不会出现偏载问题,安装孔位的间距符合电力设备安装的通用标准,可直接替换同容量规格的传统电抗器,不需要对原有柜体的安装梁进行打孔改造。罐体底部采用圆弧过渡封底结构,相比平底结构的应力集中系数更低,在设备长期运行受热的情况下,封底部位不会因为热应力出现变形开裂,封底与侧壁的连接采用满焊工艺,焊接部位做抛光打磨处理,消除焊接毛刺与应力集中点,保证罐体整体的密封性能。

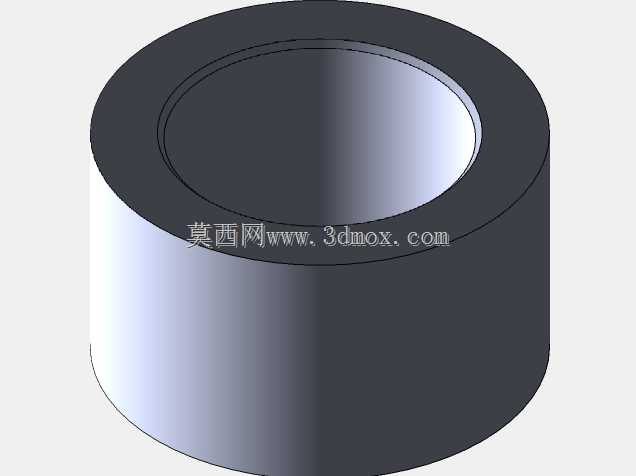

在实际选型适配过程中,结构设计人员可以直接参考这个模型的绕组排布、密封结构以及安装接口尺寸,根据具体的电感量、额定电流参数调整线圈的线径、绕制匝数以及罐体的高度尺寸,不需要重新从零开始搭建整体结构框架,能大幅缩短同类产品的设计开发周期。对于设备集成商来说,这个模型的外形尺寸、安装位置都经过实际工况验证,在做柜体布局三维设计时,可以直接将模型导入装配环境,提前核对与周边断路器、接触器、母线排的安全间隙,避免现场安装时出现部件干涉、接线空间不足的问题。线圈与罐体之间的绝缘支撑结构采用耐高温绝缘材料制作,支撑件的卡槽尺寸与线圈外径精准匹配,装配时不需要额外涂胶固定,依靠结构卡扣就能实现线圈的径向定位,能提升产品装配的效率,也方便后续的设备维护拆解。顶部的接线端子采用大接触面铜排结构,端子的连接孔尺寸适配标准电力电缆的线鼻子规格,接线时不需要额外加工转接铜排,能减少现场接线的接触电阻,降低大电流运行时端子部位的发热问题。
