石油燃烧器用油喷嘴结构三维设计

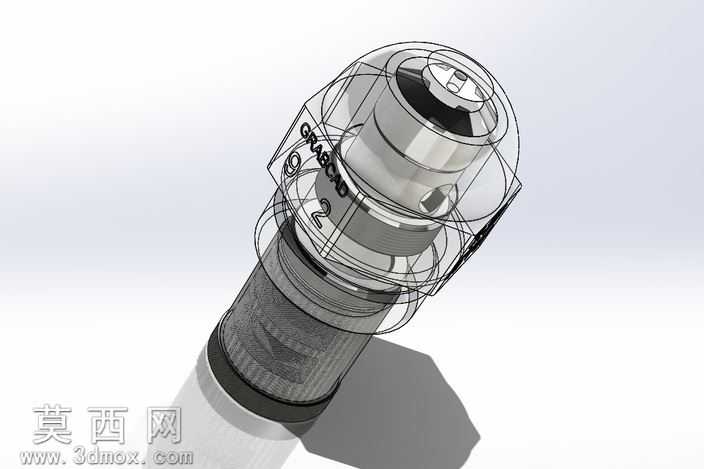

本油喷嘴三维模型采用SolidWorks软件完成全参数化建模，建模过程遵循自上而下的装配设计思路，先完成整体装配基准轴与基准面的搭建，再逐一对喷嘴的各个组成零件进行特征构建，确保所有零件的配合公差符合燃油喷射部件的装配精度要求。模型采用透明线框结合实体渲染的展示方式，既可以清晰呈现喷嘴内部的多级油路通道、阀芯定位结构、密封配合面的布局，也能直观展示外部六角安装位、外螺纹连接段的外形特征。材质设置上，针对喷嘴不同部位的功能属性匹配了对应的材质参数：主体承压部位采用不锈钢材质，设置了低粗糙度的金属反光属性，还原金属机加工后的表面质感；内部密封件部位设置了深色哑光橡胶材质，与金属主体形成明确的视觉区分；油路内壁做了细微的粗糙度处理，模拟实际零件加工后的内表面状态。结构设计上，该喷嘴适配石油燃烧器的使用场景，内部设置了多级燃油导流结构，可实现燃油的稳定输送与雾化前的流道整流，外部的六角结构方便安装时的扭矩施加，外螺纹段可实现与燃烧器供油管路的密封连接，端部的喷口结构做了收敛式设计，可保障燃油喷出时的流速与雾化效果。建模过程中对所有配合面做了干涉检查，确保零件装配后无结构冲突，所有特征均保留完整的建模历史，可根据实际使用需求调整喷口直径、流道长度、螺纹规格等参数，适配不同功率的石油燃烧器供油需求。渲染阶段采用了柔和的工作室光源，通过多角度的光源布置凸显模型的结构轮廓与材质质感，阴影设置采用软阴影参数，让模型展示效果更贴近真实工业产品的视觉效果，线框叠加的展示方式可让使用者快速理解喷嘴的内部构造与装配逻辑，无需拆解模型即可掌握各零件的位置关系与配合方式。
