电脑CPU散热轴流风扇三维结构设计

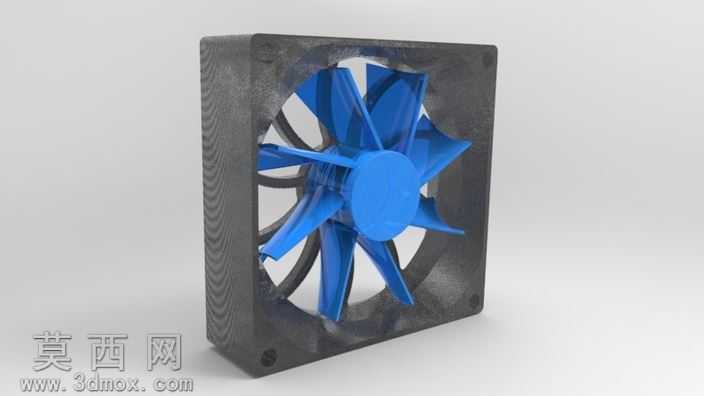

本作品为电脑CPU散热用轴流风扇的三维建模设计，整体采用标准方形外框搭配七叶轴流叶轮的经典结构，建模过程中先通过草图绘制确定外框的安装孔位、内圈导流尺寸，再通过旋转、拉伸等基础特征构建外框的主体结构，外框边角做了圆弧过渡处理，既避免安装时的锐边磕碰，也能优化边角处的气流通过效率。叶轮部分采用后掠式叶片设计，建模时先绘制单个叶片的翼型截面草图，通过放样特征生成叶片的曲面形态，再通过圆周阵列完成七片叶片的均匀排布，叶片与中心轮毂做了平滑过渡处理，减少气流在轮毂处的紊流损耗，中心轮毂预留了电机安装的定位槽位，匹配常规直流无刷电机的安装尺寸。材质渲染上，外框采用磨砂半透明黑色塑料材质，还原常见PC风扇的外框质感，添加细微的表面纹理模拟注塑成型的材质肌理，叶片采用亮蓝色硬质工程塑料材质，调整材质的反光度与粗糙度参数，让叶片呈现出光滑耐磨的工程塑料质感，渲染时采用柔和的侧上方打光，清晰呈现叶片的曲面弧度与外框的结构细节，同时添加柔和的环境阴影提升模型的真实感。设计过程中重点考量了风扇的气流导向结构，外框内侧做了微倒角处理，引导气流沿轴向平稳送出，减少气流与框体的摩擦噪音，外框四个角的安装沉孔尺寸匹配标准电脑散热风扇的安装规格，可直接适配常规CPU散热塔、机箱风扇位的安装需求。整个建模过程严格遵循实际产品的尺寸比例，各部件的配合间隙做了合理预留，既还原了实物的结构特征，也通过曲面优化让叶片的气动形态更符合散热需求，可作为散热结构设计练习、电脑硬件配件建模参考的典型案例，帮助学习者掌握轴流类旋转部件的建模思路、塑料材质的渲染参数调整，以及消费电子类散热配件的结构设计逻辑。
