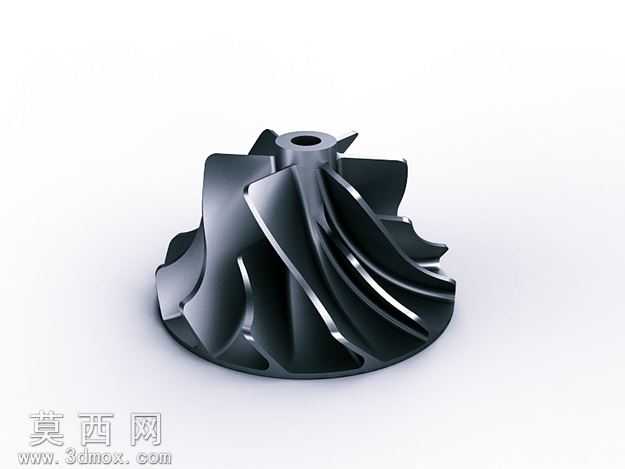

涡轮机叶轮转子结构三维建模作品

本次建模的涡轮机转子为径流式叶轮结构，整体采用一体化建模思路完成，首先通过绘制叶轮的子午面流道轮廓确定基础回转体形态，以中心轴孔为定位基准，完成轮毂基体的回转特征创建，轮毂部分采用上窄下宽的锥台过渡形态，中心设置贯通的安装轴孔，孔口位置做倒角处理避免装配应力集中。叶片部分采用扭曲空间曲面设计，建模过程中先绘制不同截面高度上的翼型轮廓线，通过投影、放样操作生成单个叶片的曲面实体，叶片前缘做圆弧钝化处理，尾缘逐渐收薄，既符合流体力学的气动性能要求，也兼顾实际加工的工艺可行性。完成单个叶片建模后，通过圆周阵列操作，按照均匀分布的角度完成全部叶片的阵列排布，阵列过程中严格校验叶片与轮毂的结合位置，确保所有叶片与轮毂基体完全融合，不存在缝隙或重叠的拓扑错误。建模完成后对整体结构做圆角过渡处理，叶片与轮毂连接位置采用变半径圆角，降低结构应力集中风险，提升零件的结构强度。渲染阶段采用金属哑光材质模拟高温合金的实物质感，调整环境光与反射参数，突出叶片曲面的扭曲光影变化，清晰展现叶片的空间扭转角度与流道形态，流道部分为相邻叶片之间形成的渐扩式气流通道，从叶轮外缘向中心位置平滑过渡，符合涡轮机工作时的气流走向逻辑。整个建模过程严格遵循动力机械叶轮的设计规范，所有结构尺寸比例协调，既可以作为涡轮机结构设计的参考案例，也可用于后续的流体仿真、结构强度分析的基础模型，完整还原了涡轮转子的核心结构特征，叶片的扭曲角度、轮毂的锥度比例、轴孔的安装结构都完全匹配实际同类产品的设计参数，能够直观展现径流式涡轮转子的结构特点。
