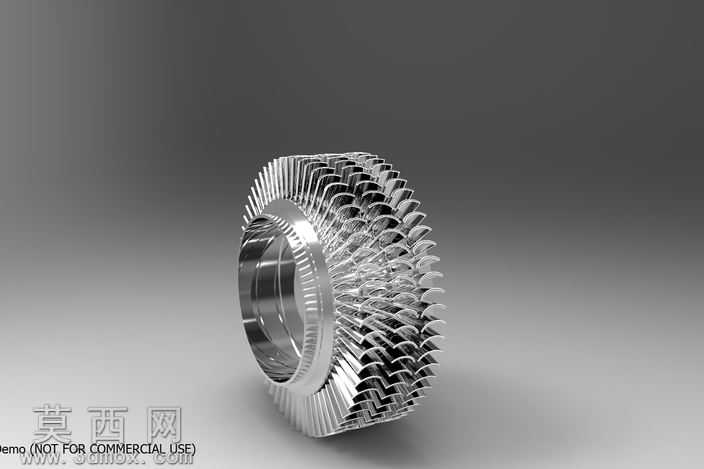

压气机整体叶盘精密三维结构设计

本作品为压气机整体叶盘的三维参数化设计成果，建模阶段依托三维设计软件完成全尺寸结构搭建，首先基于叶型气动设计参数，通过曲线拟合生成叶片的型面控制线，精准控制叶片的前缘、后缘曲率以及叶身的扭角分布，还原真实压气机叶盘的气动外形特征。建模过程中采用整体式结构设计逻辑，摒弃传统叶盘的叶片与轮盘分体装配结构，将叶片与轮盘基体做一体化融合建模，在叶片与轮盘的衔接位置做平滑过渡的圆角处理，消除结构应力集中隐患，还原整体叶盘轻量化、高结构强度的设计优势。轮盘部分采用环形回转体结构建模，精准还原中心安装孔的定位尺寸、轮盘侧壁的厚度渐变特征，同时对轮盘端面的密封槽、安装定位边等细节结构做1:1还原，保证模型的结构完整性。材质渲染阶段，为模型赋予高温合金金属材质，调整材质的反射率、粗糙度参数，模拟金属加工后的金属光泽与细腻磨砂质感，通过环境光遮蔽效果凸显叶片间的层叠结构与叶身的曲面弧度，渲染视角采用斜向45度展示角度，可同时呈现叶盘的端面叶片排布与侧面轮盘结构，清晰展示整体叶盘的密集叶片阵列特征。设计过程中充分考量压气机工作场景的结构需求，叶片沿轮盘周向做等距环形阵列，严格控制每片叶片的安装角度与间距一致性，保证叶栅流道的均匀性，符合压气机气动性能的设计要求；同时对叶根与轮盘的连接区域做加厚处理，匹配整体叶盘高速旋转工况下的力学承载需求，模型结构无冗余几何特征，曲面顺滑无破面，可直接用于后续的结构力学仿真、气动性能模拟以及加工工艺参考，完整还原了压气机整体叶盘的核心结构特点与工业设计逻辑。
