3.5英寸HD软盘结构三维数字化建模

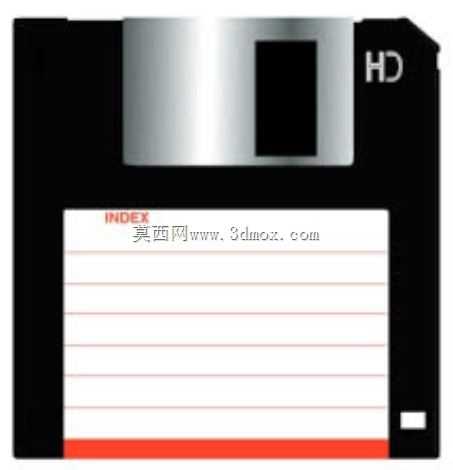

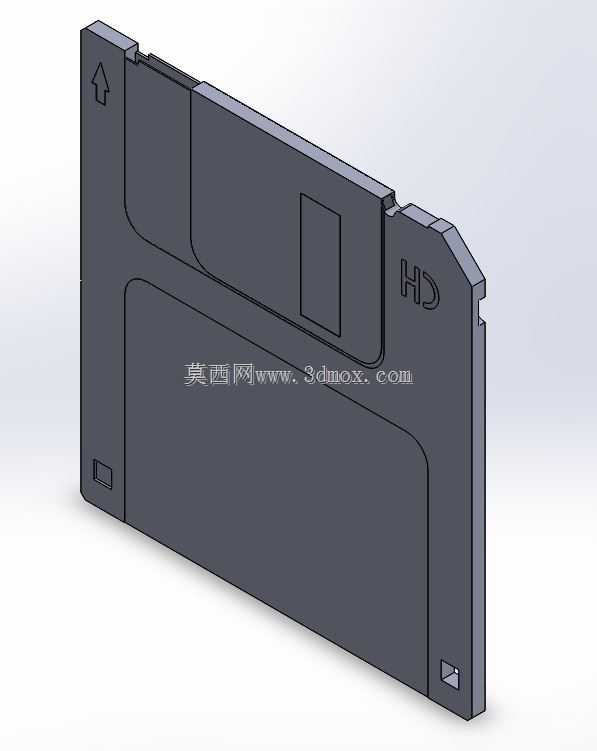

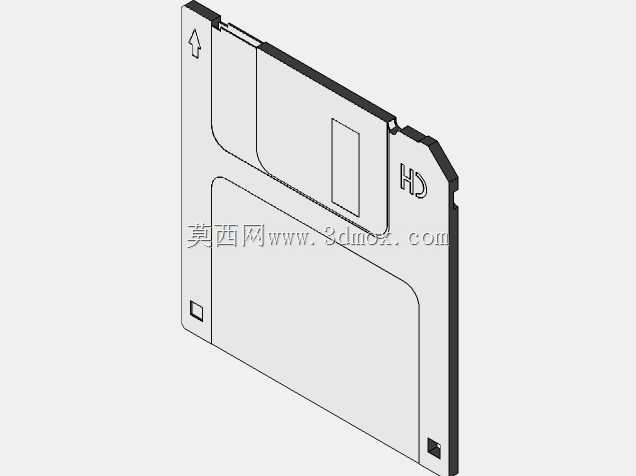

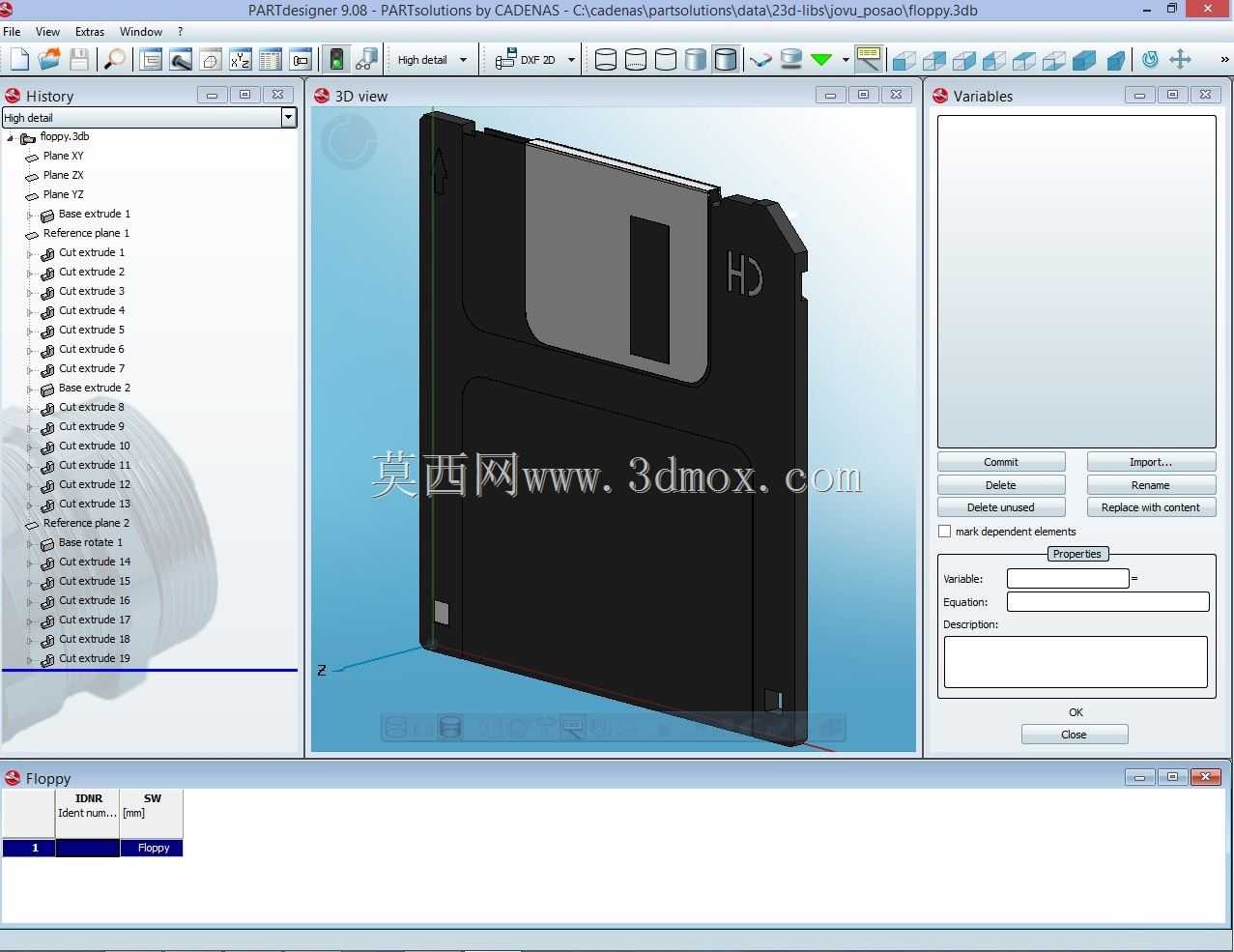

本次建模还原的3.5英寸HD软盘，是上世纪末到本世纪初个人计算机、工业数控设备、嵌入式工控系统中广泛使用的可移动磁存储载体，在CAD/CAM设备数据传输、小型工控程序拷贝、文档跨设备转移场景中曾承担核心数据交互作用，即便在当前主流存储介质全面迭代的环境下，部分服役年限较长的老式数控加工设备、早期工业检测仪器仍保留软驱接口，需要匹配对应规格的存储介质完成设备参数备份、老旧加工程序读取的作业需求。从结构设计层面看，该款软盘采用硬质工程塑料外壳作为主体防护结构，外壳顶部设置金属滑动挡片，未插入软驱时挡片完全覆盖内部盘片暴露窗口，避免灰尘、手部接触刮伤磁层，插入软驱后挡片会被机构自动推开，让磁头能够接触盘片完成读写动作；外壳正面预留的标签粘贴区域做了微磨砂表面处理，方便用户手写标注盘内存储内容，底部边角设置写保护滑块，拨至锁定位置时软驱将无法写入数据，可避免存储的程序、文档被意外覆盖或篡改。建模过程中严格遵循实物的安装边界尺寸，整体外形控制在标准3.5英寸软盘的公差范围内，外壳壁厚、金属挡片的滑动行程、写保护块的卡位结构都按照实物的装配关系做了还原，盘体边角的圆弧过渡、外壳表面的HD标识凸印、底部的定位缺口都做了细节刻画，能够直接用于老式工控设备的存储机构干涉校验、复古数码产品的结构展示场景。在实际工程应用中，这类存储介质的三维模型可用于软驱读写机构的逆向设计验证，通过匹配软盘的外形尺寸、定位基准，校验软驱的弹出机构、磁头进给行程是否存在装配干涉，也可用于计算机发展历程相关的科普展项、复古数码主题的场景搭建，模型的结构拆分完全对应实物的装配逻辑，外壳、金属挡片、内部盘片、写保护滑块都为独立结构件，可根据使用需求单独拆分做爆炸视图展示，清晰呈现软盘的内部组成与各部件的配合关系。建模时充分考虑了不同使用场景的适配性，外壳的塑料材质质感、金属挡片的金属光泽、标签区域的纸张纹理都做了对应材质区分，能够直接用于渲染输出产品展示图，也可导入装配环境中作为外设存储部件完成整机的装配模拟。
