堆叠式便携多功能读卡阅读器结构设计

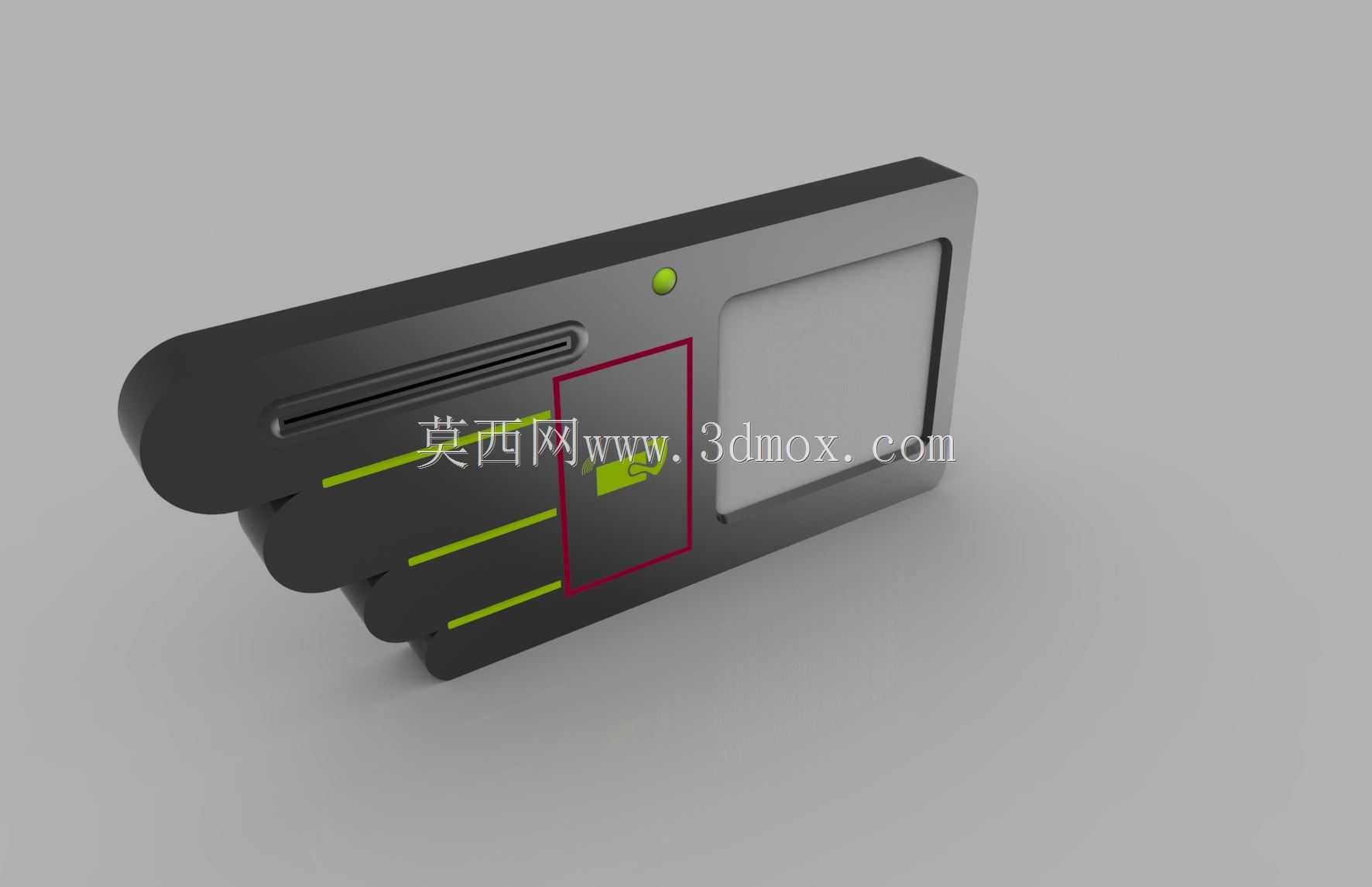

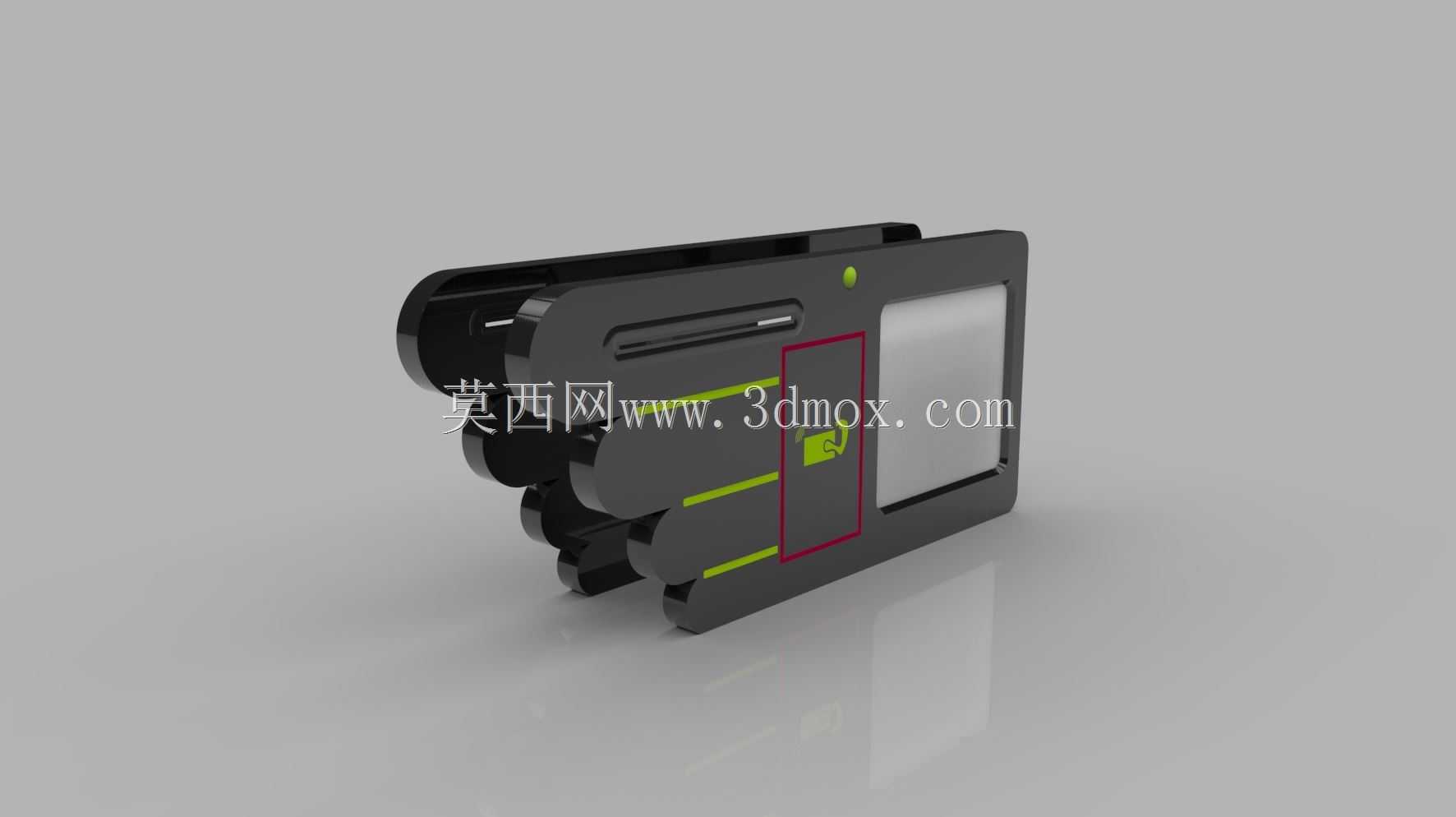

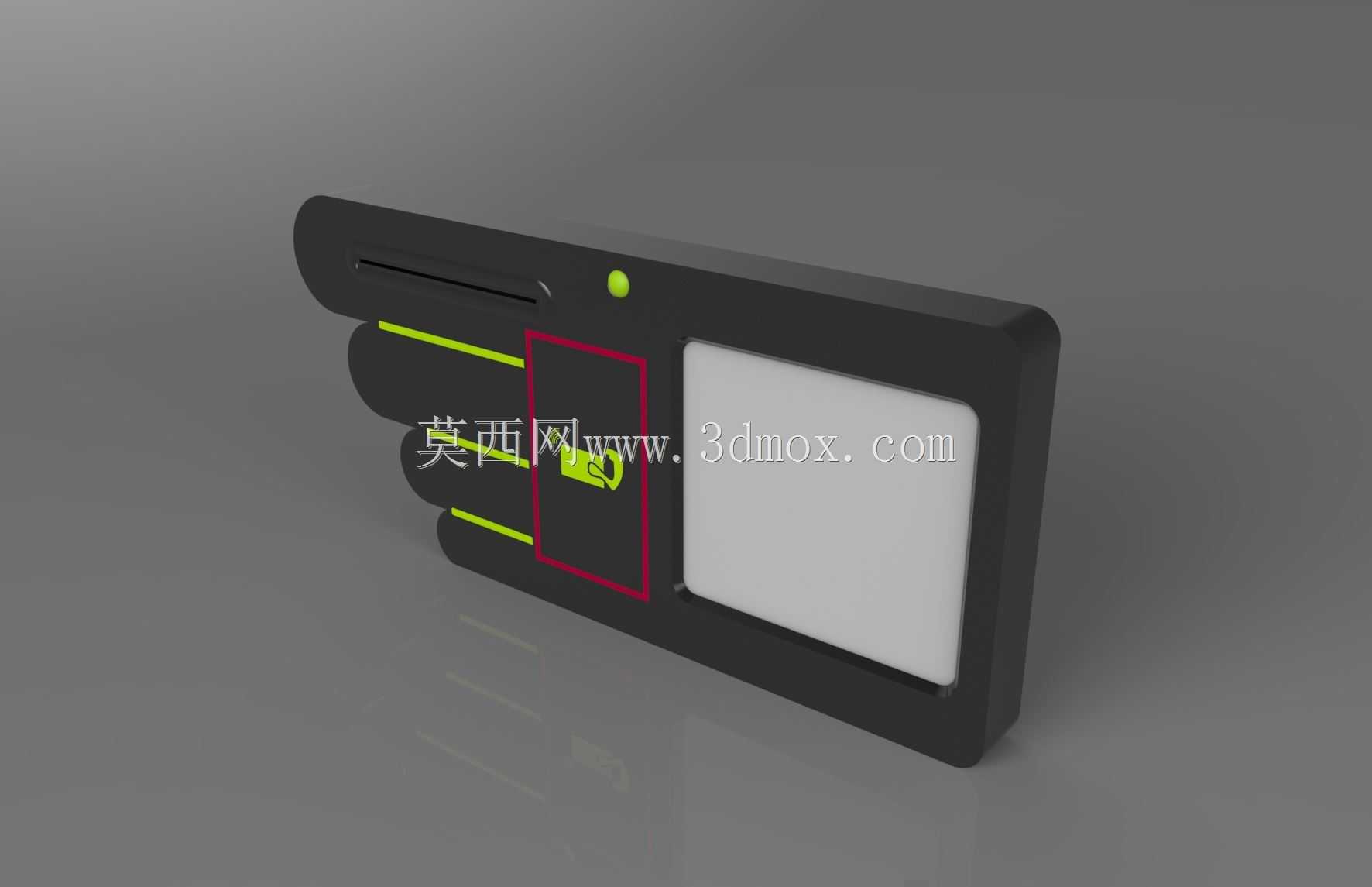

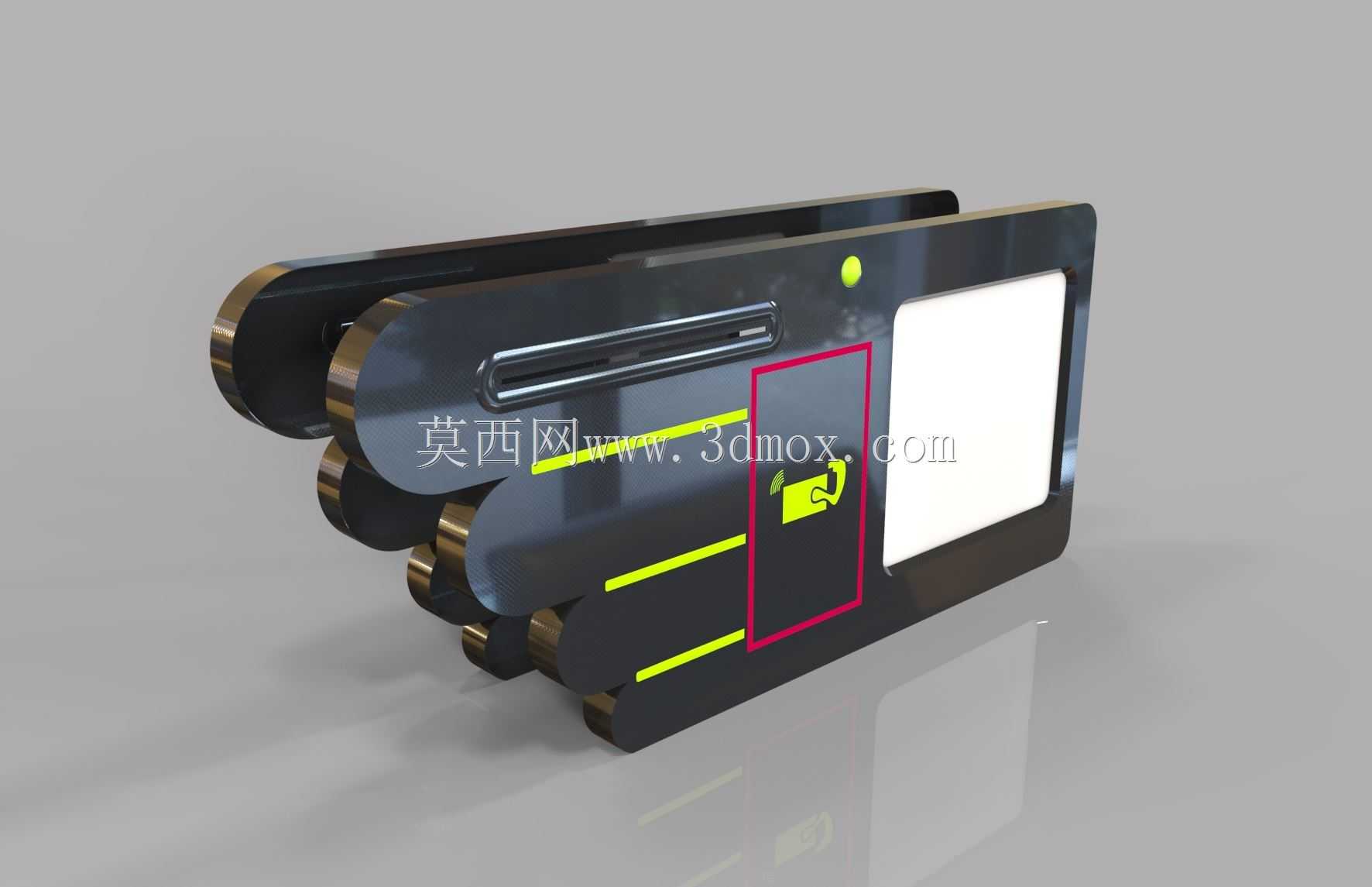

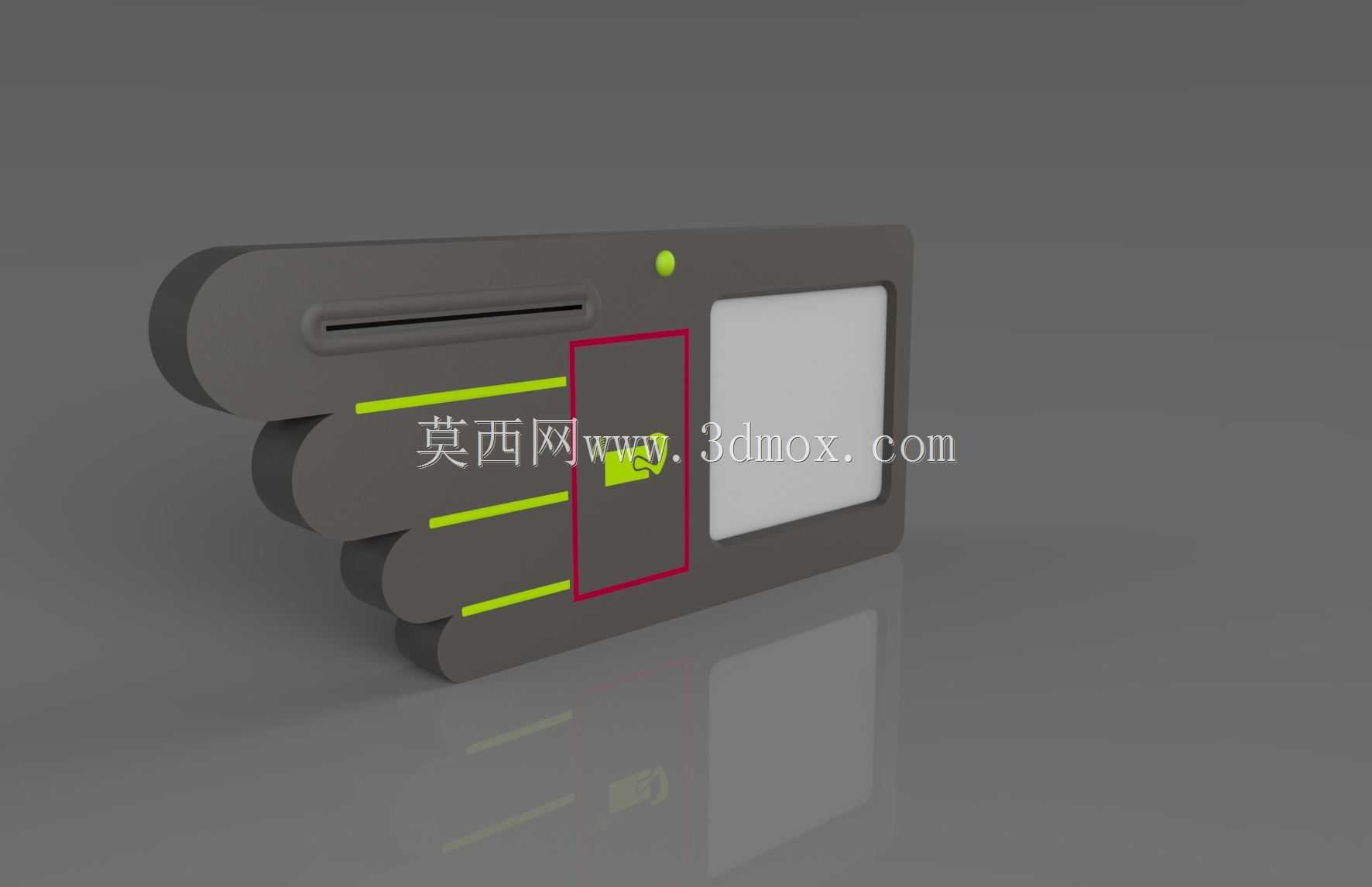

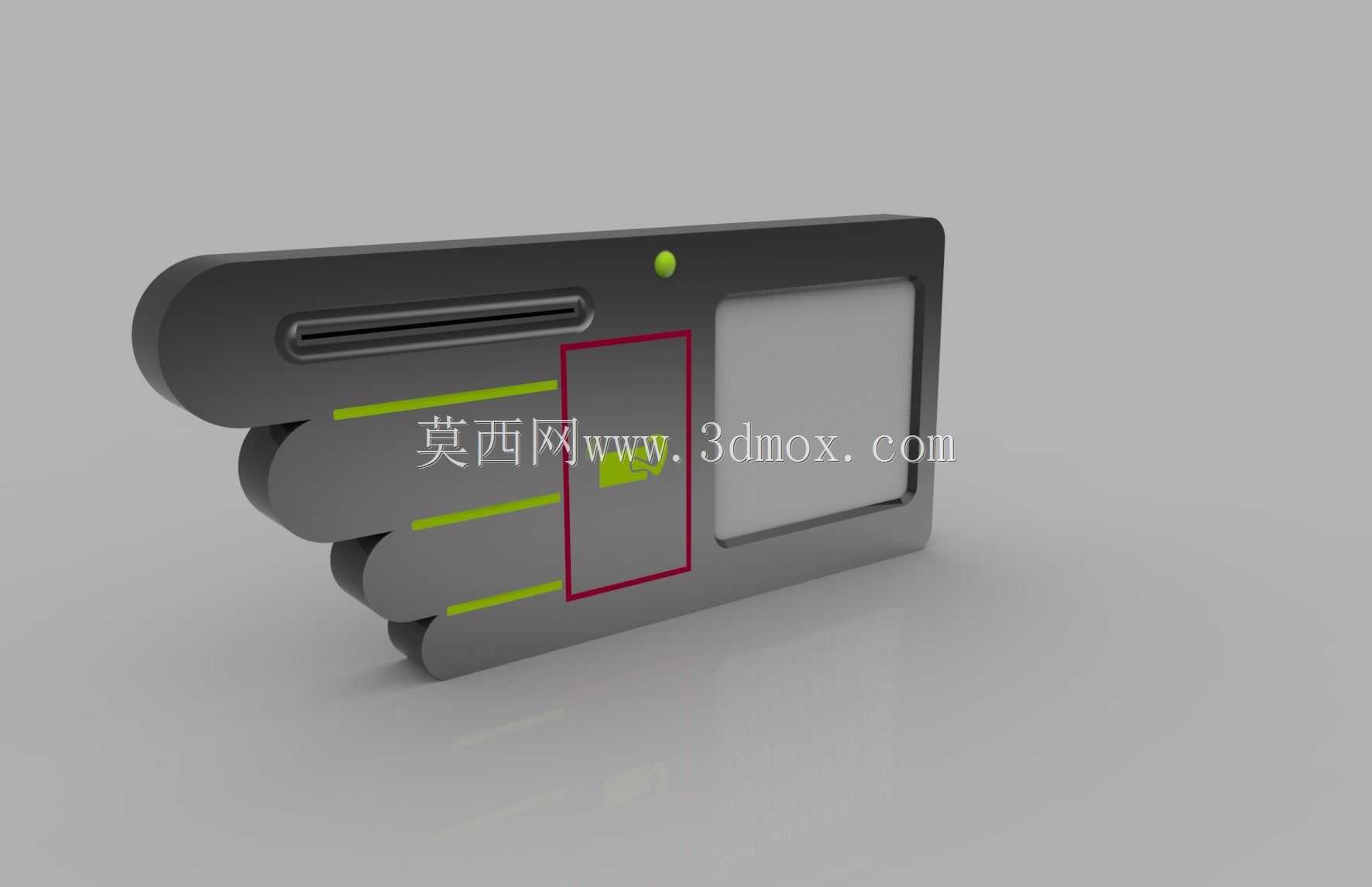

该款堆叠式读卡阅读器的结构设计，首先围绕户外移动作业、窗口临柜办理、外勤信息采集这类高频移动使用场景展开，区别于传统固定式桌面读卡设备，整体采用薄型层叠堆叠的结构布局，将读卡模块、主控电路板、供电单元、显示模块沿厚度方向依次排布，在保证各模块电磁屏蔽间距满足安规要求的前提下，将整体厚度控制在便携卡片级尺寸范围内，可直接放入工装口袋、证件卡包携带，无需额外配备收纳包具。设备侧边预留的长条形开槽为多规格读卡触点的滑入式接口，可兼容不同厚度的接触式IC卡、存储卡插入，接口处做了圆角导向结构，避免反复插卡造成的触点磨损、卡面刮花问题；正面预留的矩形区域为低功耗段码显示屏安装位，可直接展示读卡状态、卡片识别结果、剩余电量信息，无需外接显示终端即可完成单次读卡操作，适配无外接供电、无配套显示设备的野外作业场景。层叠结构的边缘做了圆弧包边处理，既避免薄型结构的锐边划伤操作人员，也能在设备意外跌落时通过圆弧面分散冲击力，降低内部电路板焊点脱落、屏幕碎裂的风险；正面标识区域预留的非接触读卡感应区，采用无遮挡的平面设计，保证射频信号的穿透率，非接触卡靠近时可快速完成识别，无需精准对位即可触发读卡动作。设备顶部的小圆点为状态指示灯安装位，采用内嵌式安装结构，避免指示灯外凸造成的剐蹭，不同颜色的灯光可对应待机、读卡成功、读卡故障、低电量等不同工作状态，操作人员无需查看屏幕即可快速判断设备运行状态。结构设计时充分考虑了装配工艺性，层叠结构之间采用卡扣加局部超声焊接的固定方式，减少螺丝使用量，既降低整体装配工时，也避免长期携带过程中螺丝松动脱落的问题；内部各模块之间预留0.2mm的装配公差间隙，抵消注塑件成型收缩带来的尺寸偏差，保证批量装配时的良品率。设备的安装边界充分考虑手持操作的人机尺寸，整体宽度控制在单手握持的舒适范围内，侧边的防滑凸条采用与壳体一体注塑的荧光材质，暗光环境下也能快速找到设备位置，同时增加握持时的摩擦力，避免手滑掉落。该设备可适配身份信息核验、水电卡充值、门禁卡授权、存储卡数据读取等多类使用需求，结构上预留的扩展触点位，可根据不同使用场景更换对应的读卡模块，无需重新开模制作壳体，大幅降低衍生型号的开发成本。
