立式带座外球面轴承SolidWorks设计模型

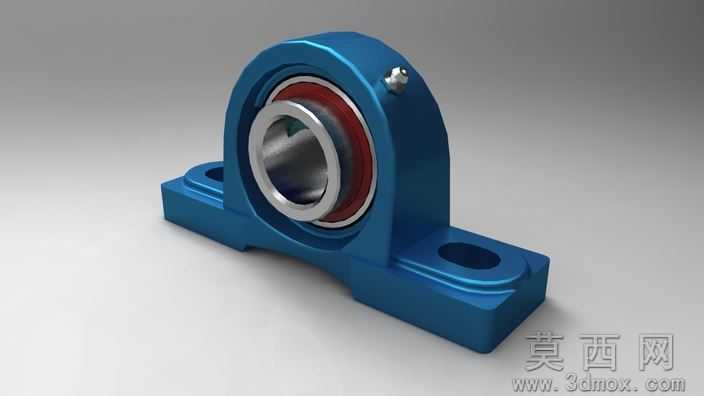

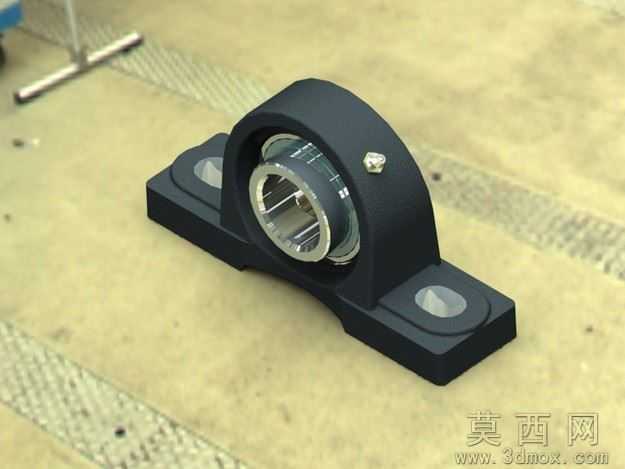

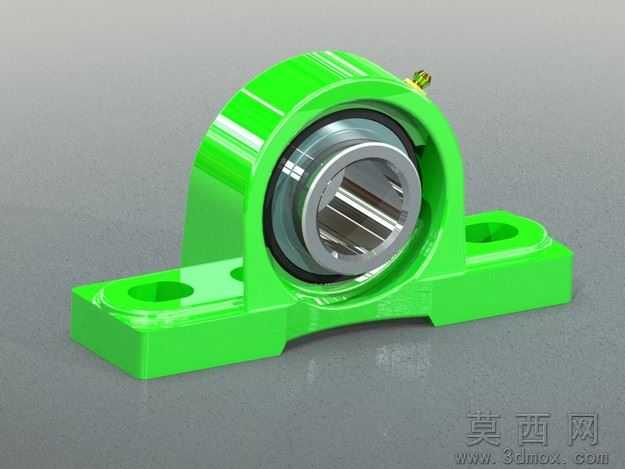

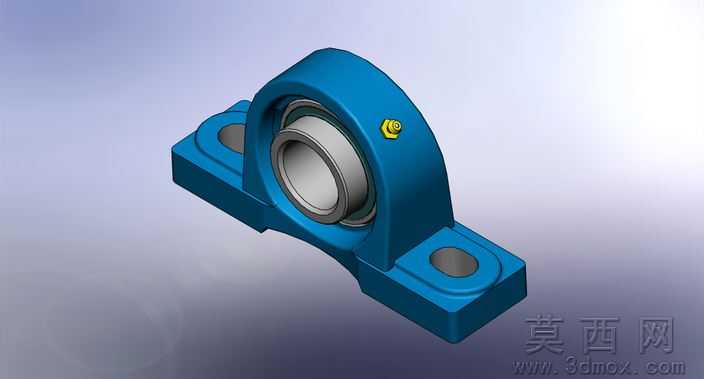

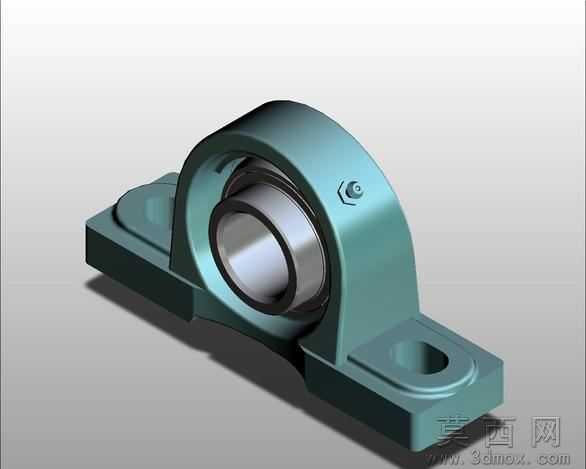

本模型为立式枕式带座外球面轴承三维设计成果，建模阶段以SolidWorks2011为核心平台，遵循自底向上的装配建模逻辑：首先完成外球面轴承内圈、外圈、滚动体、保持架、密封件、注油嘴的独立零件建模，通过旋转凸台、圆周阵列、倒角、扫描切除等特征命令还原各零件的细节结构，再完成铸造型立式轴承座的主体建模，通过拉伸凸台构建底座安装翼、轴承容纳腔，添加安装沉孔、定位止口、注油螺纹孔等细节特征，最后按照实际装配约束关系完成总装配，添加同轴度、配合间隙等装配约束，还原真实产品的装配关系，所有特征参数可编辑，支持后续根据实际选型需求调整尺寸规格。参数设计层面严格遵循带座轴承的通用工业标准，对轴承内径、底座安装孔中心距、安装孔孔径、轴承座总高度、中心高、轴承外径等核心安装尺寸做了标准化设定，同时预留了注油嘴安装位、密封件安装槽的参数化接口，可适配不同载荷等级、不同安装场景的选型修改需求，模型未出现冗余特征，建模逻辑清晰，参数关联合理，修改单一尺寸即可驱动整体模型更新。渲染材质环节针对不同零件做了差异化材质设置：轴承座主体采用蓝色铸铁烤漆材质，还原工业产品常用的铸件涂装外观，设置合适的粗糙度与反光度体现漆面质感；轴承内圈、外圈、滚动体采用高铬轴承钢材质，添加金属抛光质感与细微的表面纹理，还原轴承钢件的金属光泽；注油嘴采用黄铜材质，设置金属暖色调反光效果；密封件采用黑色丁腈橡胶材质，添加哑光橡胶质感，整体渲染效果贴近真实工业产品外观，可直接用于方案展示、产品宣传等场景。结构原理上，该款带座轴承将滚动轴承与立式铸造轴承座集成一体，外球面轴承的外圈球面与轴承座的内球面配合，可自动补偿安装过程中产生的轴同轴度误差，轴承自带的密封结构可阻挡外界粉尘、水汽进入轴承内部，延长润滑脂使用寿命，侧面的注油嘴可定期补充润滑脂，维持轴承的润滑状态，底座的两个长圆形安装孔可适配一定范围内的安装位置偏差，降低安装调试难度，这类轴承可直接通过螺栓安装在设备机架上，为旋转轴提供径向支撑，同时承受一定的轴向载荷，广泛应用于各类输送设备、农业机械、轻工机械的传动系统中。软件兼容层面，模型除原生SolidWorks2011格式外，还导出了STEP、IGES通用中间格式，可兼容UG、Pro/E、CATIA、Solid Edge等主流三维CAD软件，无需转换即可直接打开编辑；同时导出了STL、ZW3D格式，可直接用于3D打印验证、CAM加工编程等场景，不同格式的模型均保留了完整的装配结构与零件细节，不会出现破面、特征丢失等问题。研发教学应用层面，该模型可作为机械设计课程中轴承选型、轴系结构设计的教学案例，帮助学生理解带座轴承的结构组成、安装方式与应用场景；也可作为非标自动化设备研发的标准件库素材，直接导入设备整体装配中完成轴系支撑结构的设计，缩短研发周期；还可用于机械基础知识科普、产品展示动画制作等场景，为机械相关的教学、研发、展示工作提供精准的三维模型支撑。
