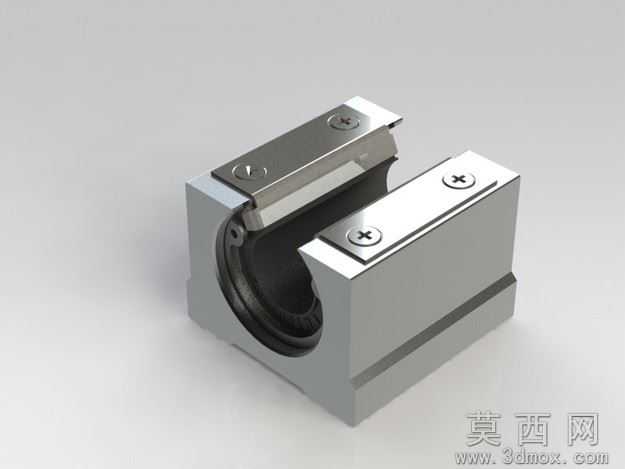

SBR16UU开口滑动轴承座三维设计模型

本模型为SBR16UU开口滑动轴承座，建模阶段以SBR16系列圆柱导轨的适配尺寸为核心基准，首先绘制轴承座主体的铝制基座轮廓，通过拉伸、切除特征完成基座的安装槽、导轨避让开口的基础造型，随后依次构建内部锁紧压片、十字固定螺丝、内置滑动衬套的独立零件，所有零件严格按照实际装配约束完成配合，确保开口结构的调节间隙、螺丝孔位的同轴度、衬套与导轨的配合公差完全符合工业实际使用标准，无干涉错配问题。参数设计上严格匹配SBR16规格导轨的16mm轴径要求，基座的安装孔距、整体长宽高尺寸、锁紧螺丝的规格均参照原厂标准参数设定，开口间隙预留0.2-0.5mm的调节余量，可通过顶部锁紧螺丝调整衬套与导轨的预紧力，适配不同负载下的滑动精度需求。渲染材质方面，基座部分采用6061铝合金磨砂金属材质，还原工业铝型材的哑光银灰色金属质感，锁紧螺丝采用不锈钢亮面金属材质，内置滑动衬套采用黑色自润滑工程塑料材质，通过材质光影的区分清晰展现各部件的结构层次，渲染效果直观还原产品实物外观。结构原理上，该轴承座属于开口型圆柱导轨滑动单元，通过开口式结构配合顶部锁紧件，可便捷调整与导轨的配合松紧度，内置的自润滑滑动衬套无需额外加注润滑脂即可实现低阻力往复滑动，基座底部的安装平面可通过螺栓固定在设备运动台面上，搭配SBR16圆柱导轨实现高精度线性往复运动，具备结构紧凑、安装便捷、成本低廉的特点。软件兼容方面，模型提供SolidWorks2011原生格式，同时附带STEP、IGES等通用三维格式，可兼容UG、Pro/E、Catia等绝大多数主流三维CAD软件，不同软件用户均可直接打开编辑、修改参数或生成工程图，无需额外格式转换。研发教学应用上，该模型可作为数控机床、自动化输送设备、线性运动模组的设计选型参考，帮助机械设计人员快速完成线性导向机构的选型装配，也可作为机械专业教学中滑动轴承、线性导轨章节的具象教学案例，帮助学习者理解开口式滑动轴承座的结构原理与装配关系，还可用于数控设备改装、小型自动化设备DIY的设计参考，缩短相关产品的研发设计周期。
