头戴式脑电信号采集头环结构设计

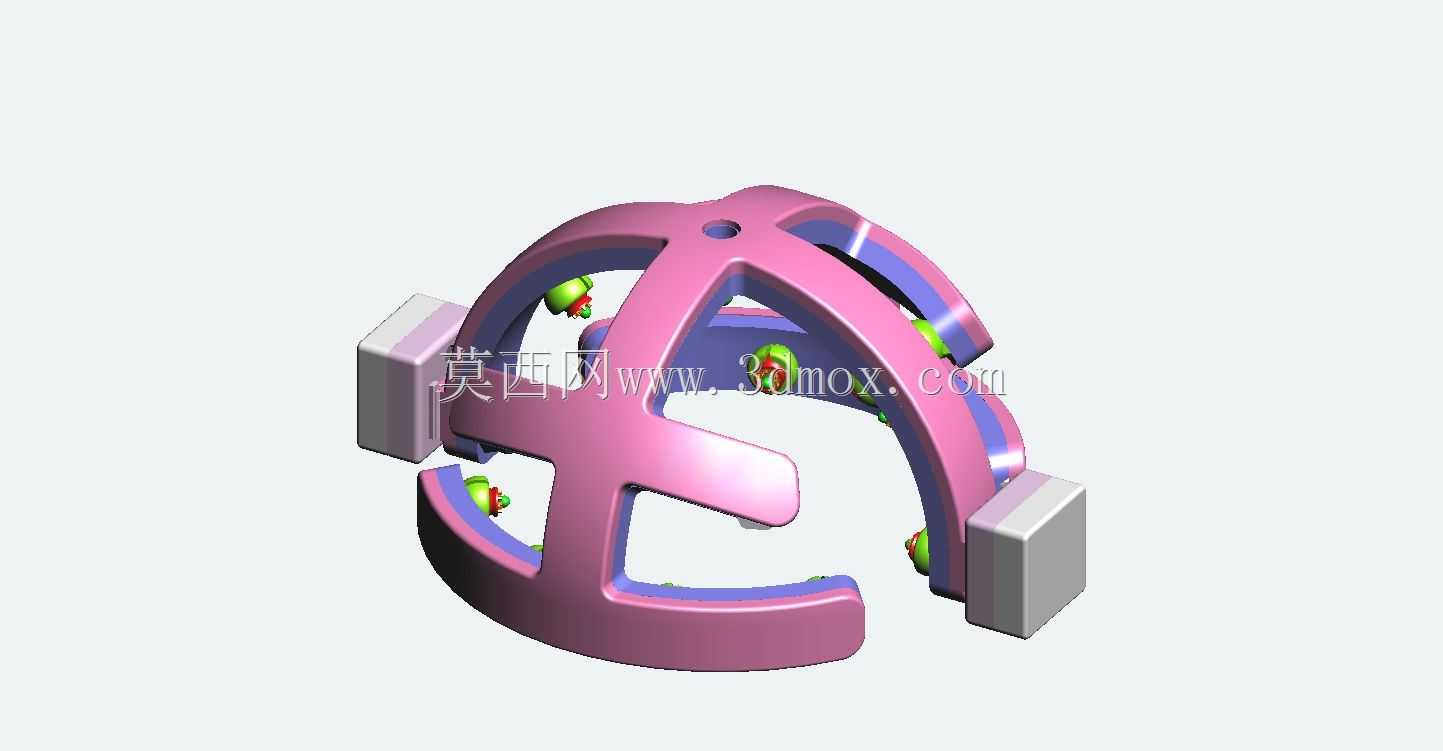

这款头戴式脑电采集结构的设计，核心围绕临床神经电生理检测、日常脑状态监测场景的实际使用需求展开，区别于传统固定式脑电检测设备的笨重形态，整体采用对称式环形框架作为主体承载结构，框架做了镂空式减重处理，在保证结构刚性的前提下尽可能降低整体重量，减少长时间佩戴给使用者头部带来的压迫感。框架内侧预留了多组电极安装位，沿颅顶、颞侧等脑电信号采集的标准点位均匀分布，每个安装位都设计了微小的浮动调节余量，能够适配不同头围、不同头型的使用者，保证电极与头皮的贴合度稳定，避免因佩戴移位导致的信号采集失真。两侧的方形模块为信号预处理单元的安装仓，仓体与环形框架采用卡扣式连接结构，方便后期拆解维护，更换内部的信号放大、滤波电路板，仓体边缘做了圆弧过渡处理，避免佩戴时硌压耳侧骨骼。设计过程中优先考虑了佩戴的适配边界，环形框架的开合角度预留了足够的调节范围，可适配头围52cm到62cm的绝大多数成年使用者，框架主体选用具备一定韧性的工程材质，既能够在佩戴时提供合适的夹持力保证设备固定，又不会因夹持力过大造成佩戴不适。电极组件的安装位置避开了头部毛发密集区域的遮挡问题，每个电极触点的伸出高度做了差异化设计，匹配头部不同位置的曲面弧度，保证所有触点都能与头皮形成稳定接触。整体结构没有突出的尖锐棱角，所有框架边缘都做了圆角处理，避免使用过程中剐蹭头发或者划伤皮肤。两侧的信号仓在设计时预留了走线槽，所有电极的连接线都可以隐藏在框架内部的空腔中，不会出现线材外露缠绕的问题，既提升了设备外观的整洁度，也避免线材拉扯导致的电极移位。在实际使用场景中，这款结构既可以用于医疗机构的常规脑电图检测，替代传统需要涂抹导电膏的繁琐检测设备，也可以适配日常睡眠监测、专注力训练等民用场景的使用需求，结构的模块化设计也方便后续根据不同的使用需求增减电极数量，调整采集点位的布局，不需要重新开模制作整体框架，能够有效降低衍生型号的开发成本。框架顶部的小孔为挂装定位孔，在设备不使用时可以直接挂在收纳支架上，减少桌面占用空间，也避免随手放置导致的电极触点污损。
