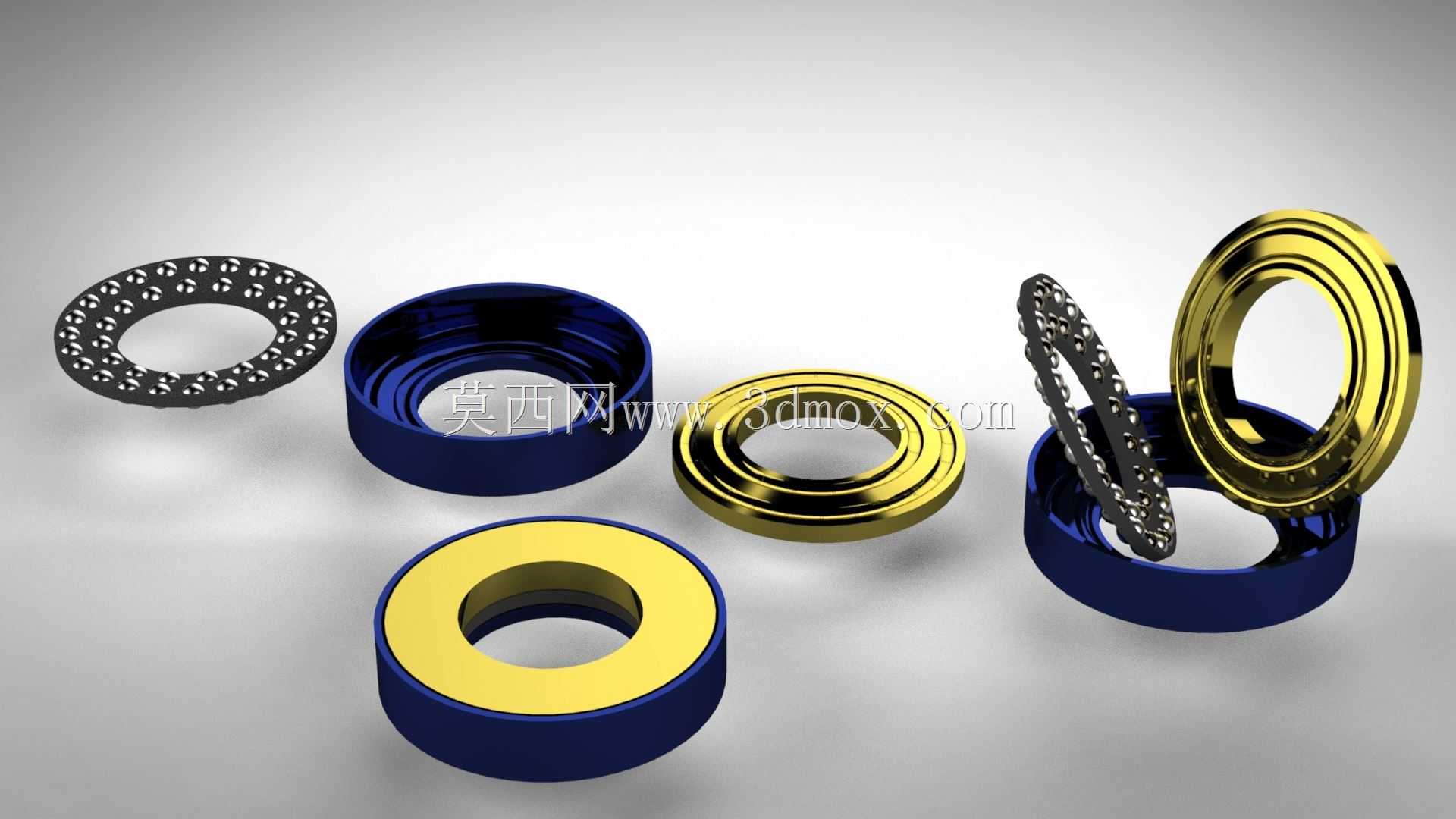

高精度推力背轴承结构三维数模

这类背轴承多应用于重载轴向承载的传动节点，常见于立式泵组、机床主轴轴向定位段、重型减速机输出端、工程机械回转支撑副等场景，核心作用是承担单一方向的轴向载荷，同时为轴系提供精准的轴向窜动限位，避免轴系在运转过程中出现轴向位移超差，保障传动部件的啮合精度与运转稳定性。从结构设计来看，该套轴承采用分体式组合结构，包含上下轴圈、座圈、滚动体保持架组件，各部件的配合面均做了高精度的形位公差约束，轴圈与轴颈采用过渡配合，座圈与轴承座安装孔采用间隙配合，方便现场装配时的调整与拆卸，同时避免配合过盈导致的滚动体卡滞问题。设计过程中优先考虑了载荷的均匀分布，滚动体采用满装优化排布，保持架采用兜孔式结构，既可以约束滚动体的相对位置，避免运转过程中滚动体之间的相互摩擦，又能预留足够的润滑脂存储空间，保障低速重载工况下的润滑有效性。安装边界方面，该类轴承的轴向安装尺寸需预留0.02-0.05mm的预紧间隙，避免轴系热伸长后导致轴承额外承受附加载荷，径向安装时需保证座圈与安装孔的同轴度公差控制在0.01mm以内，防止偏载导致的滚动体局部磨损加剧。外形上各环形零件的端面均做了倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，避免装配过程中刮伤配合面。滚道面采用圆弧曲率匹配设计，曲率半径略大于滚动体半径，可在承载时形成均匀的接触应力分布，降低接触疲劳失效的概率，延长轴承的实际使用寿命。在实际选型应用中，这类轴承不能单独承担径向载荷，必须与径向轴承配合使用，共同组成轴系的支撑体系，安装时需注意区分轴圈与座圈的安装位置，轴圈需与旋转轴配合，座圈需与静止的机座配合，装反会导致轴承快速磨损失效。建模过程中对各零件的配合间隙做了1:1还原，可直接用于虚拟装配验证、干涉检查，也可作为教学演示、轴承结构认知的直观素材，帮助设计人员快速掌握推力类轴承的结构组成与装配逻辑，减少实际设计中的选型与装配错误。
