适配S8手机的腰带快取式保护皮套结构

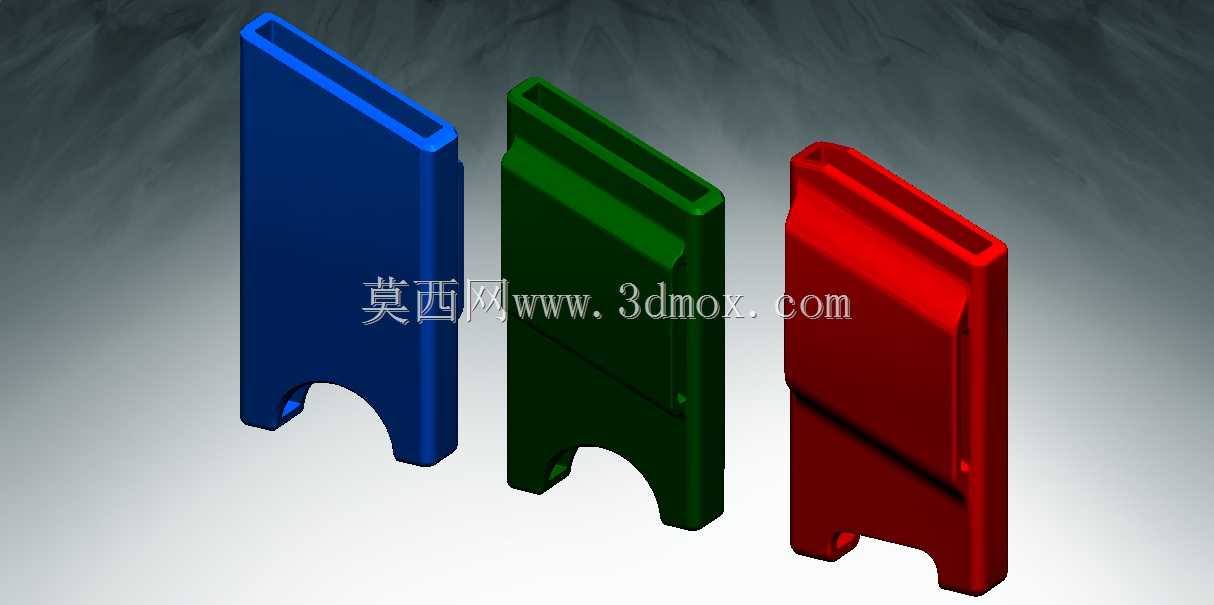

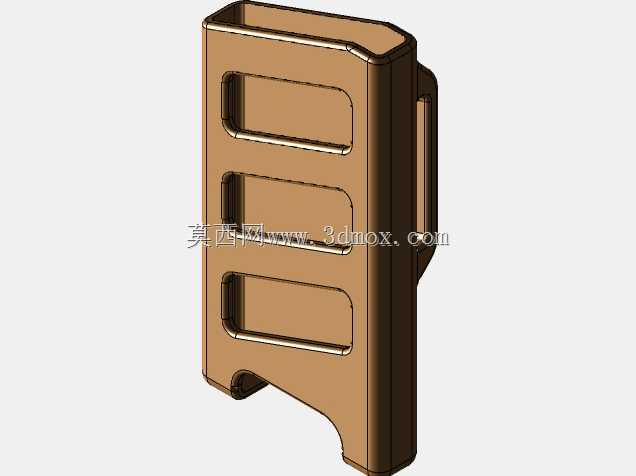

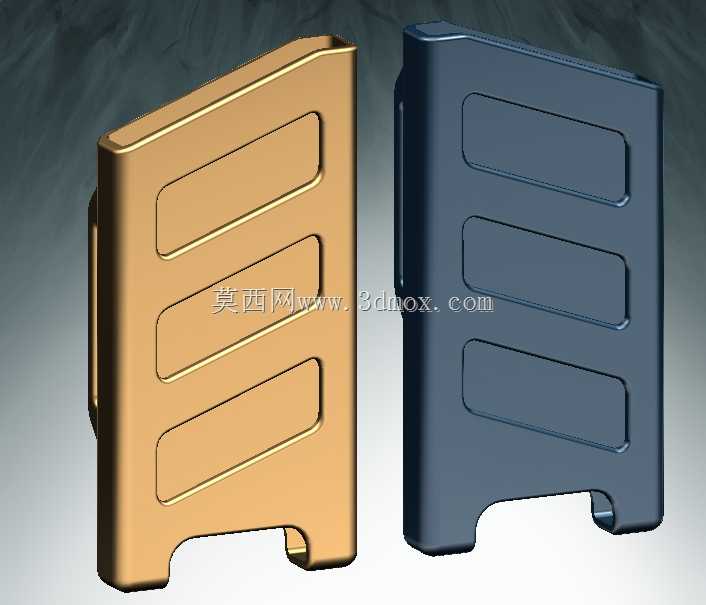

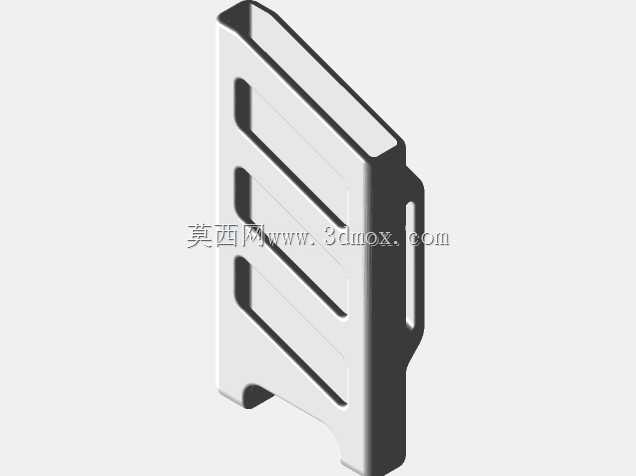

这款腰挂式手机保护结构，主要面向需要频繁取用手机、同时希望解放双手的户外作业、现场巡检类场景，日常通勤时也可适配常规腰带使用，避免手机放置在裤兜中造成的硌压、滑落问题。结构整体采用半包式贴合设计，主体轮廓完全匹配对应型号手机的外轮廓边界，安装时手机可从皮套开口侧滑入，内侧预留的微小间隙可适配贴有常规厚度钢化膜、薄款保护壳的手机，不会出现过紧卡滞或过松晃动的问题。皮套背部设置有贯通式腰带穿槽，穿槽宽度适配市面常规3.5cm-5cm宽度的工装腰带、休闲皮带，穿槽边缘做了圆弧过渡处理，不会对腰带表面造成剐蹭磨损，同时穿槽的位置经过重心配平，手机装入后整体重心贴靠腰侧，行走、弯腰作业时不会出现晃荡、外翻的情况。皮套正面设置了三道内凹的防滑槽结构，一方面可以增加皮套表面的结构刚度，减少3D打印过程中的翘曲变形概率，另一方面在取用手机时，手指可贴合在防滑槽位置增加摩擦力，即使手部沾有少量灰尘、汗液也能稳定施力，快速将手机从皮套中抽出。皮套底部预留了对应手机充电、扬声器位置的开口，不需要将手机从皮套中取出即可完成插线充电、接听外放声音的操作，开口边缘做了加厚处理，避免频繁插拔线材时造成开口处的结构断裂。皮套侧边对应手机按键的位置做了内凹避让，不会误触手机的音量、电源按键，同时皮套上边缘高出手机屏幕表面1.2mm左右，当手机正面朝下意外掉落时，皮套边缘可先接触接触面，避免屏幕直接磕碰受损。设计过程中针对3D打印的工艺特性做了多处优化，所有转角位置均设置了不小于R1的圆角，避免打印时出现应力集中导致的层间开裂，整体壁厚均匀控制在2mm，既保证足够的结构抗冲击强度，也不会因为壁厚过大造成打印耗材的浪费，同时打印时无需额外添加支撑结构，摆放时可直接将背部贴靠打印平台，降低后期处理的工作量。皮套的快取结构经过多次迭代调整，手机装入后的阻尼力控制在合适区间，正常跑动、跳跃时手机不会从皮套中滑出，需要取用时单手握持即可抽出，不需要额外解开卡扣或掀开翻盖，适配需要快速响应通讯的作业场景。
