两米高DIY木质摆臂抛射装置结构设计

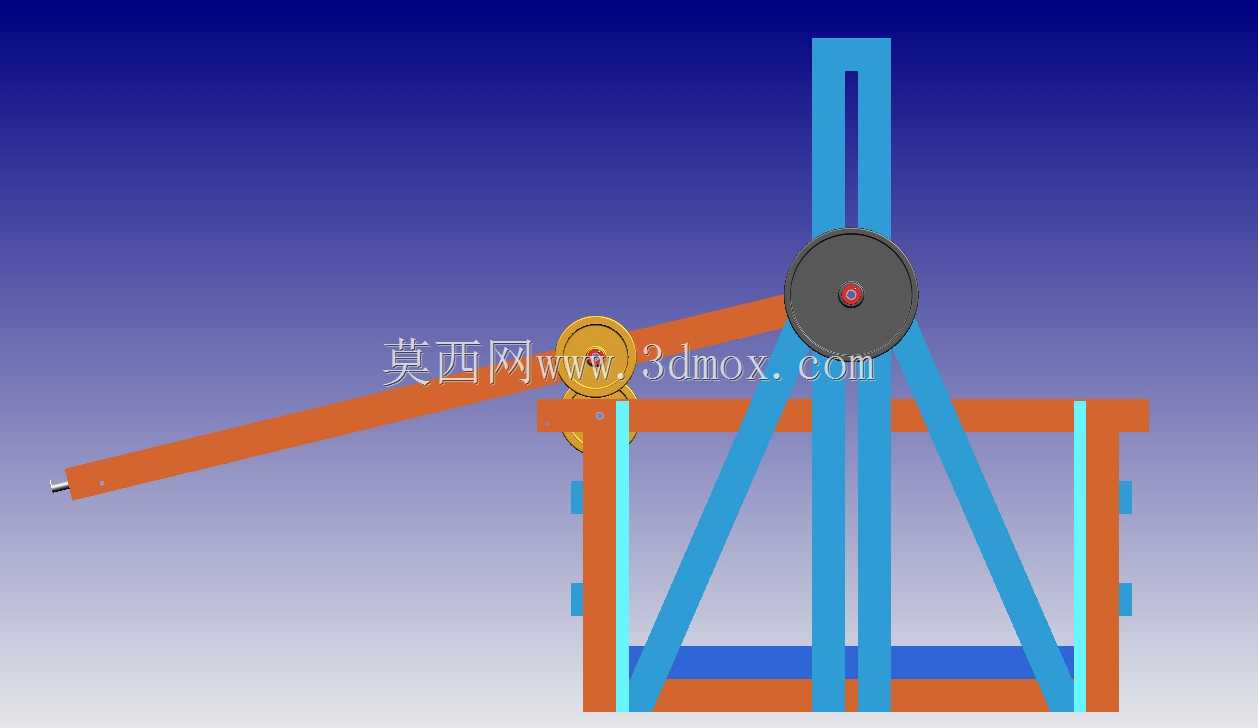

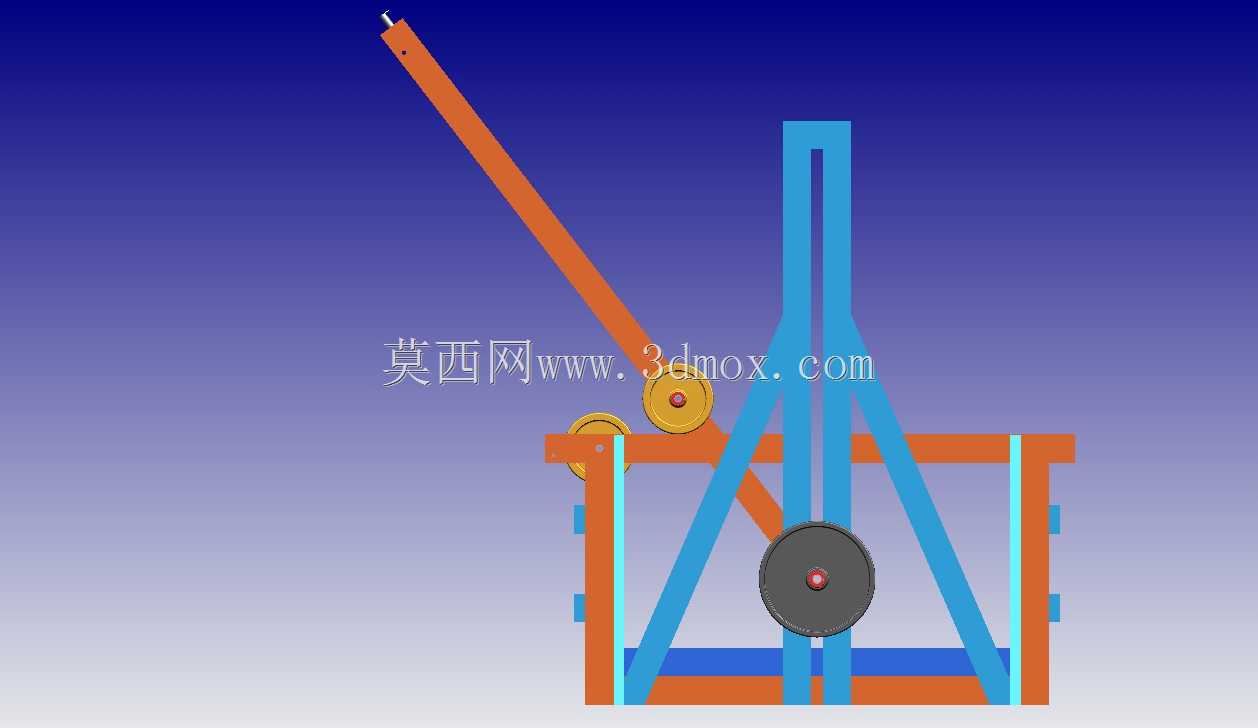

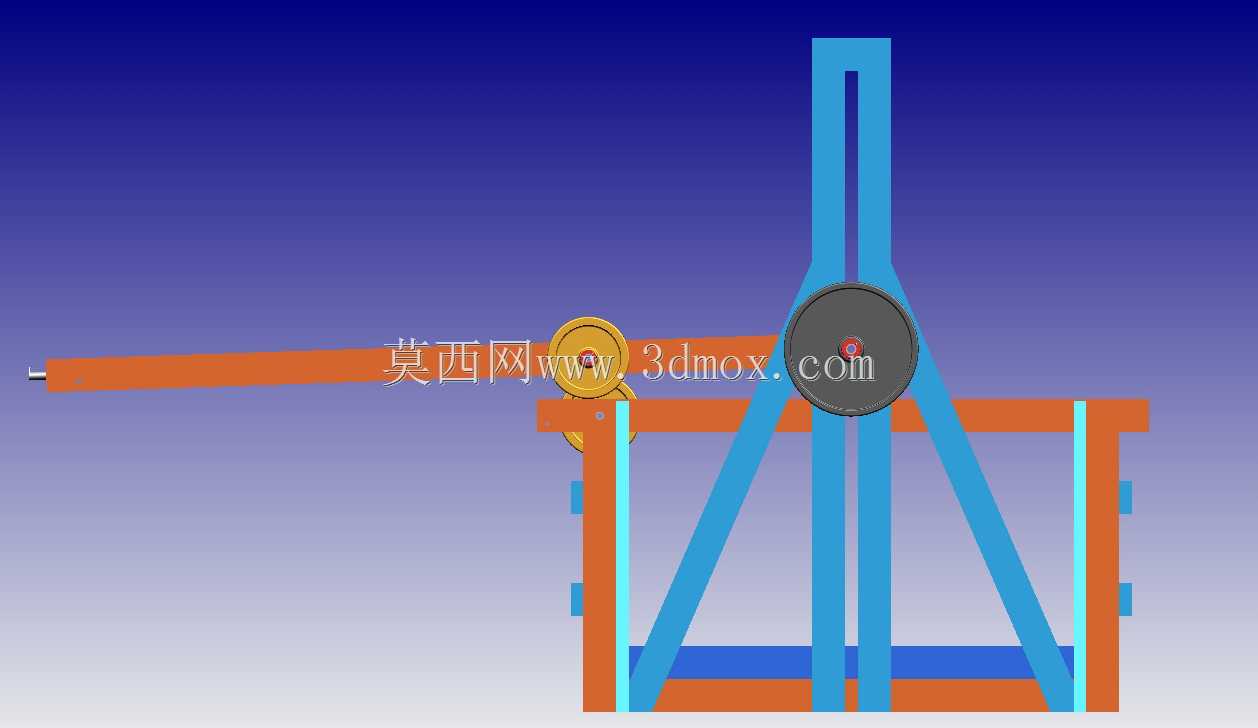

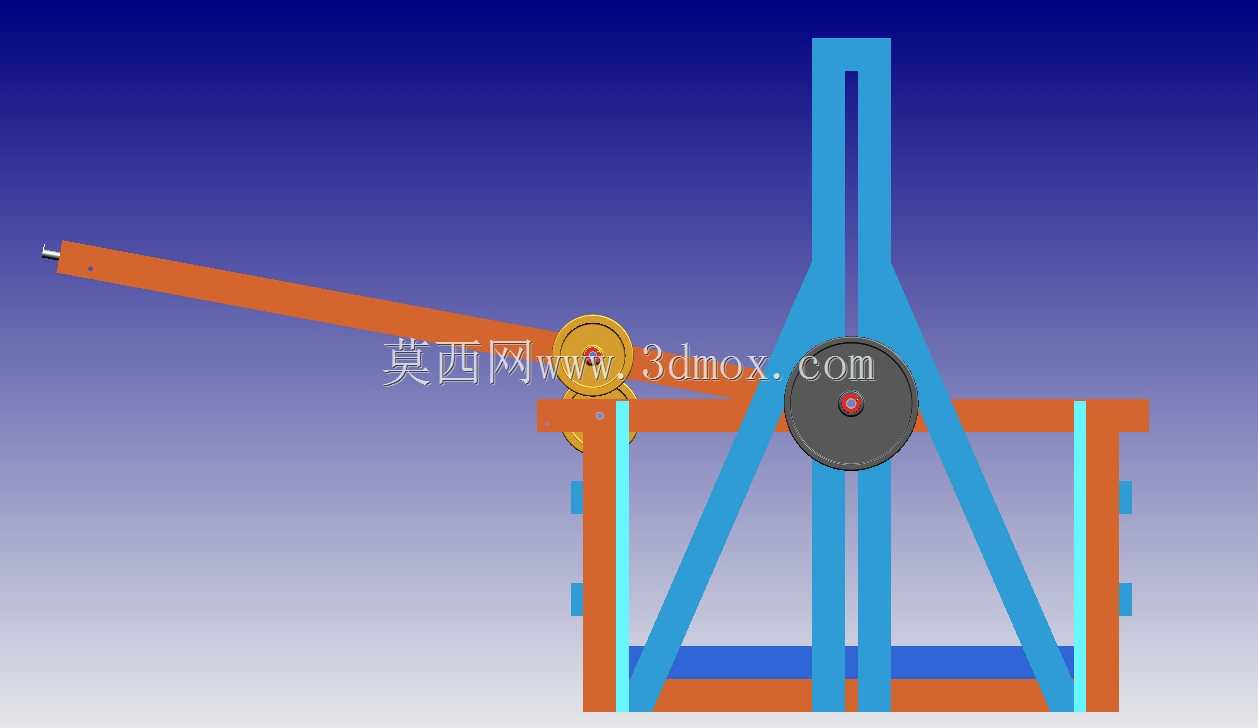

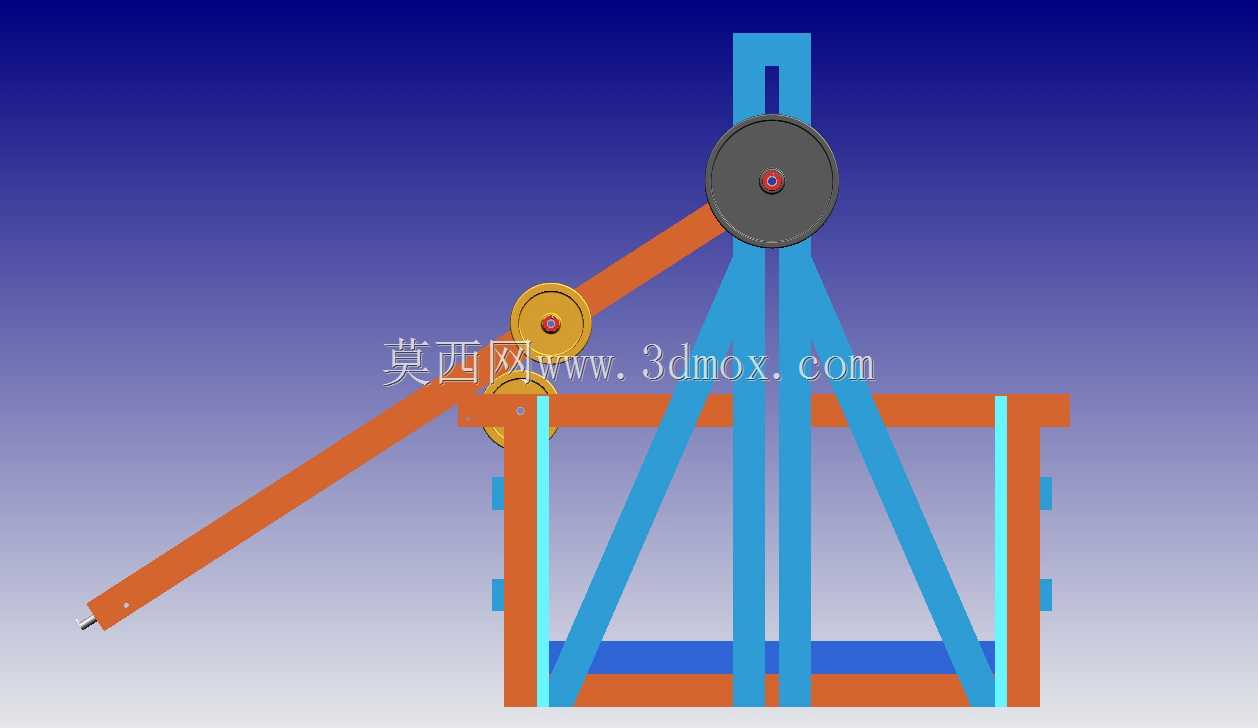

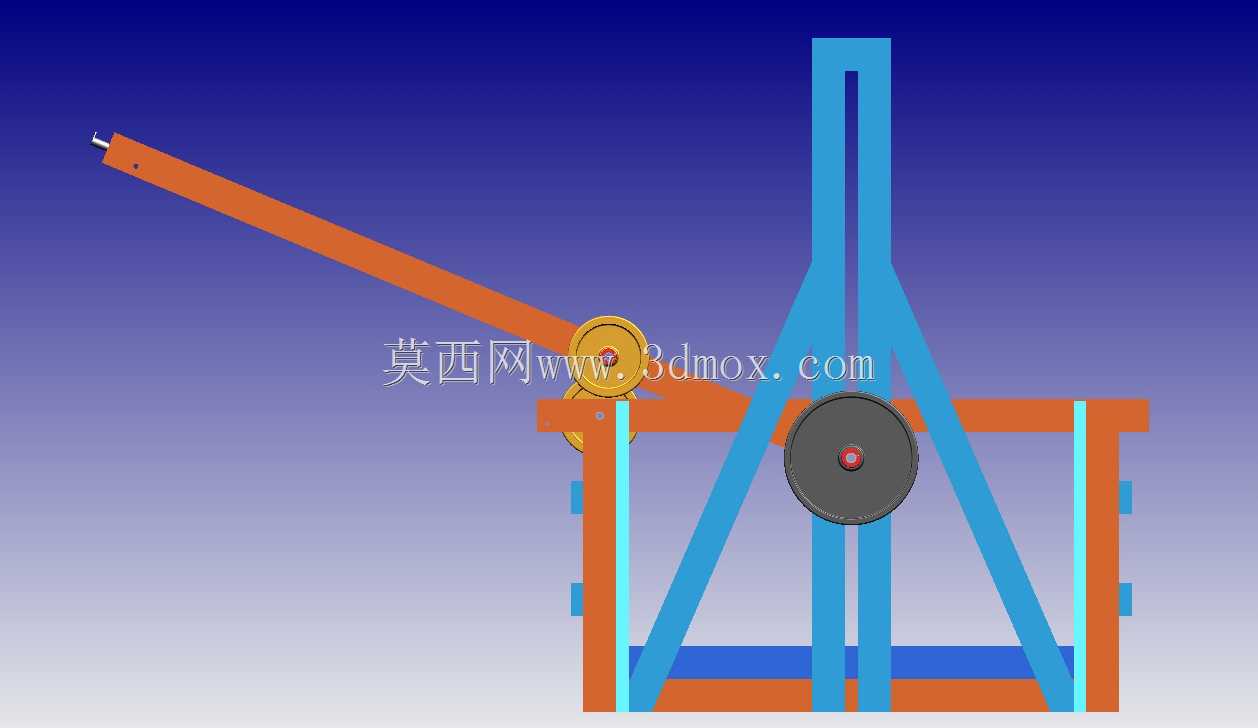

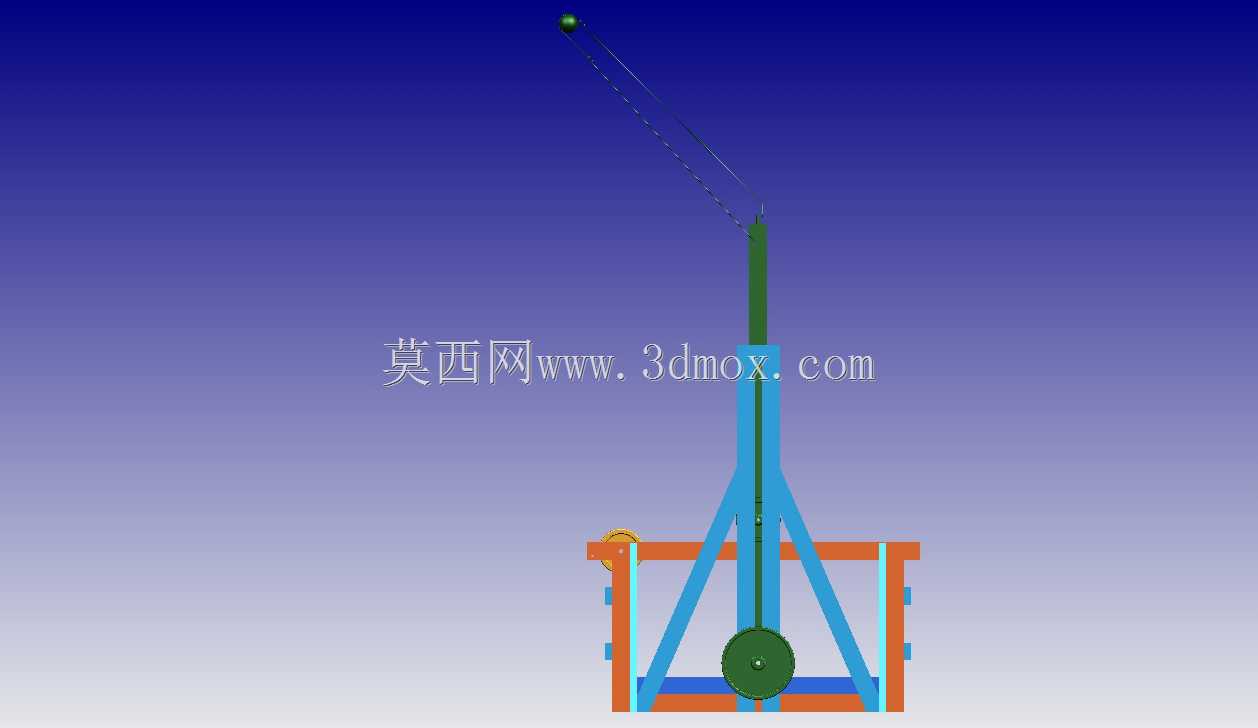

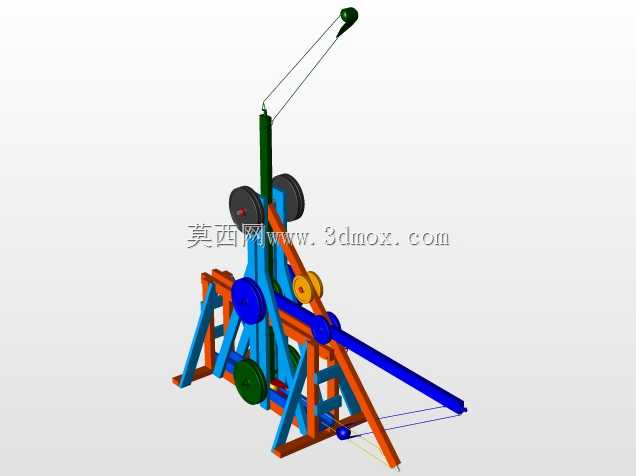

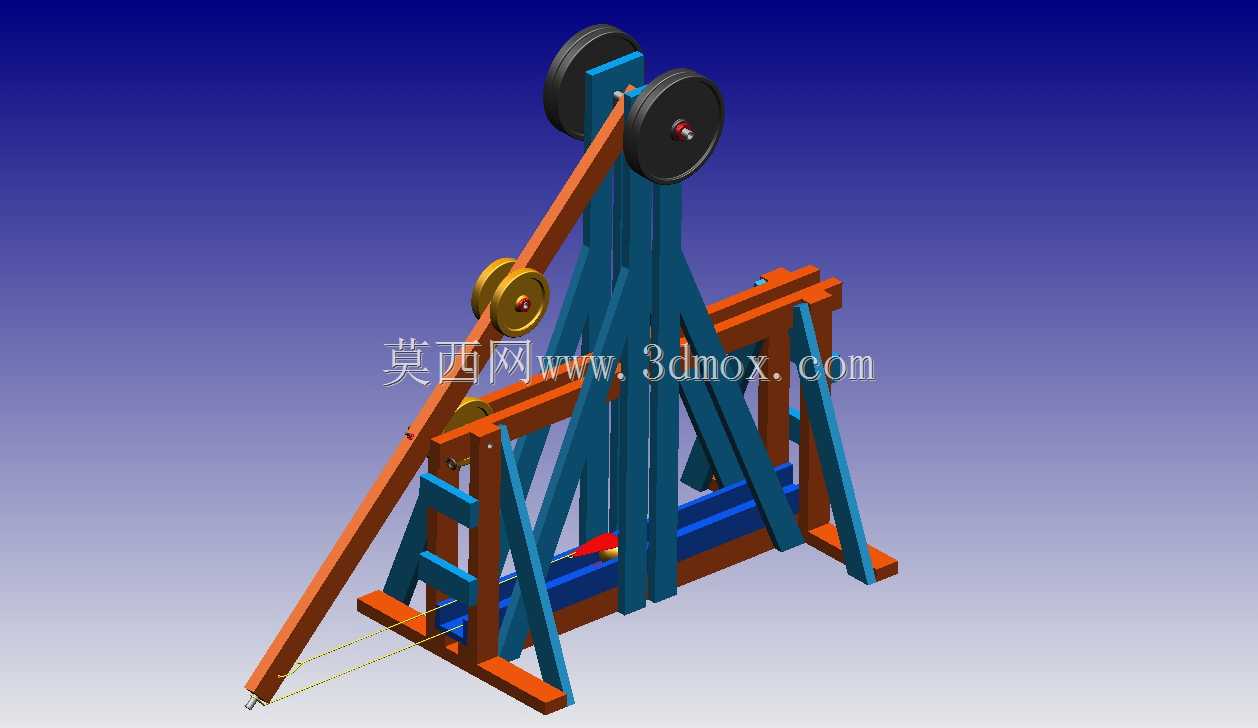

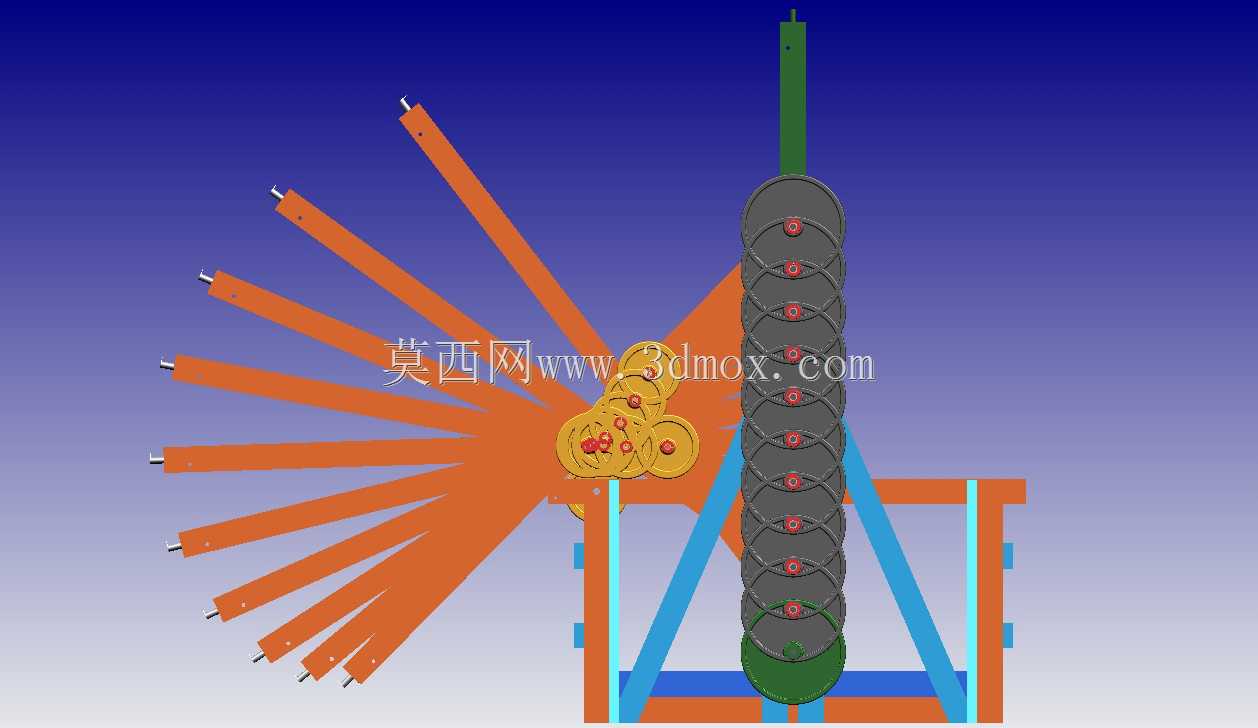

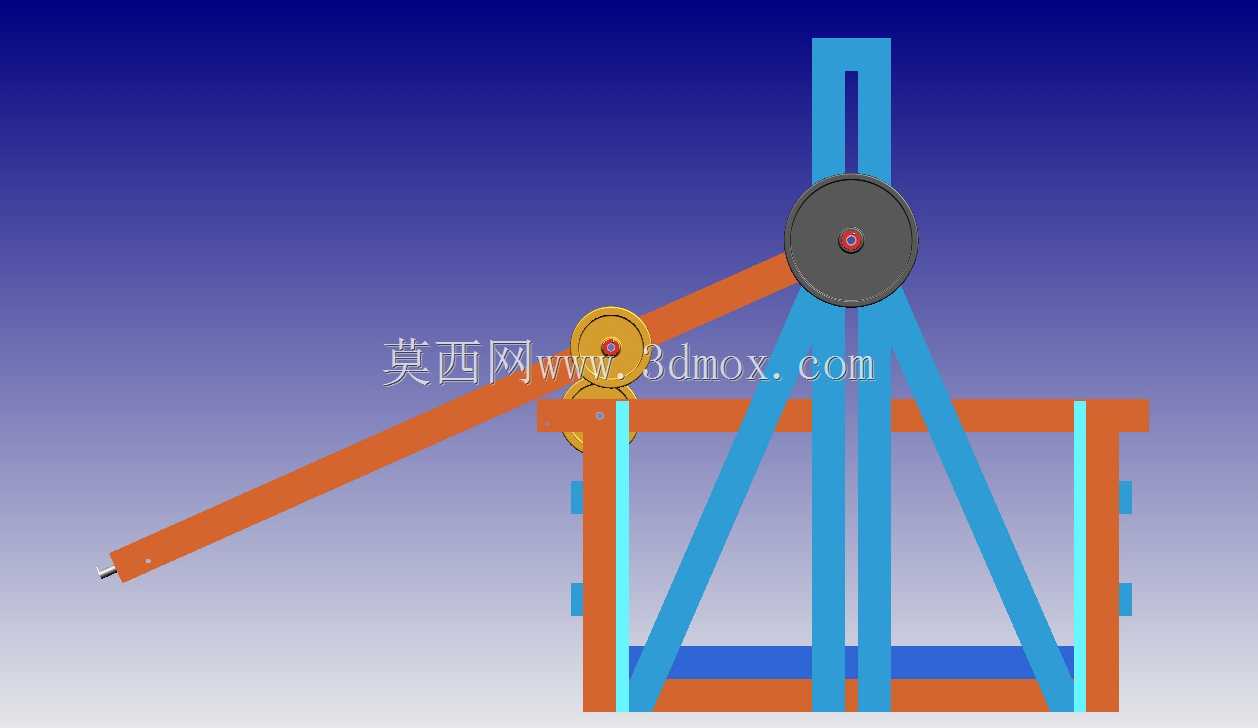

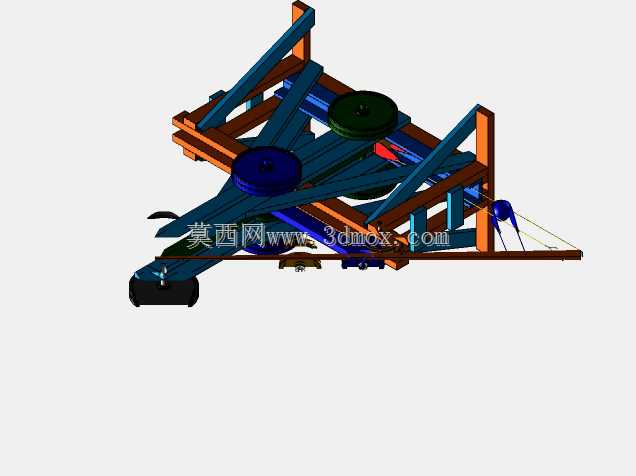

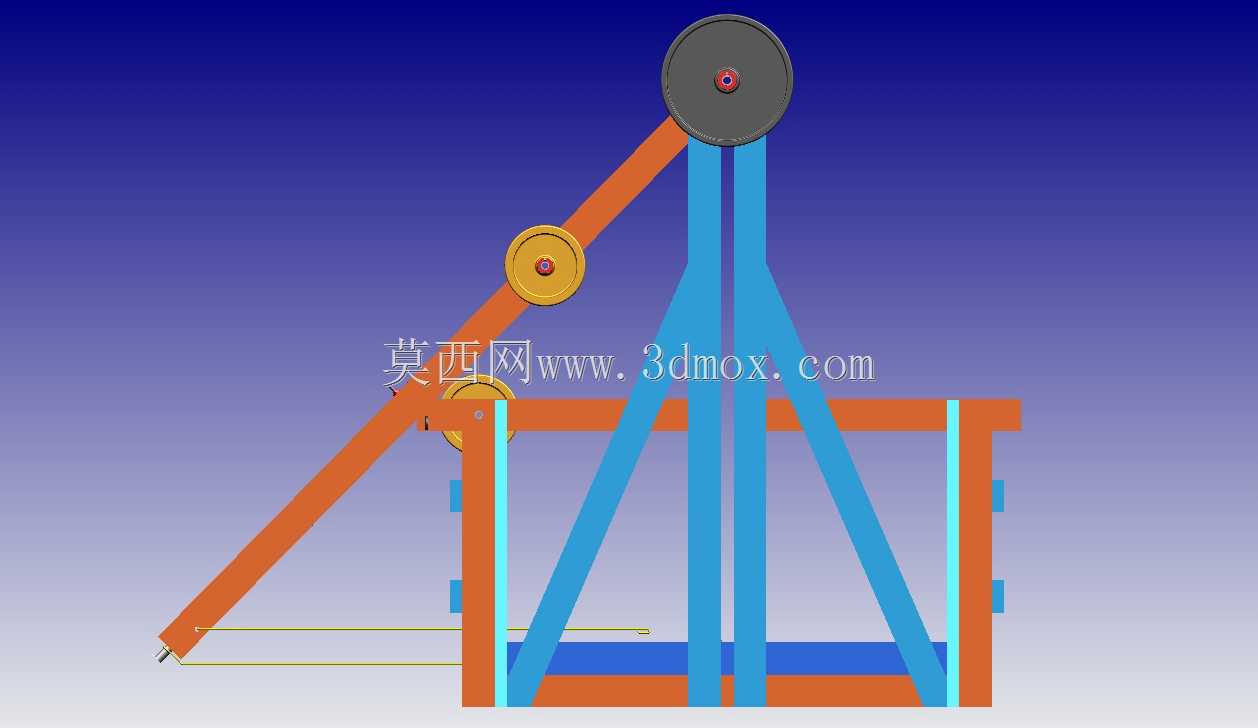

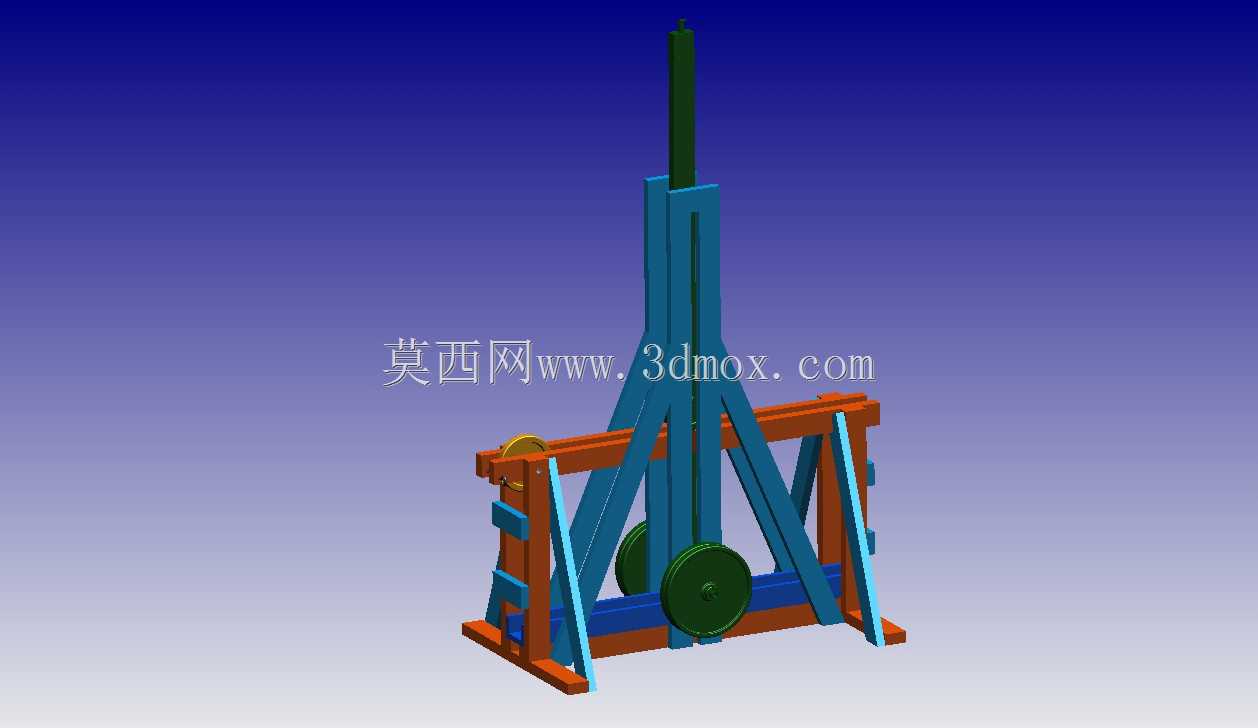

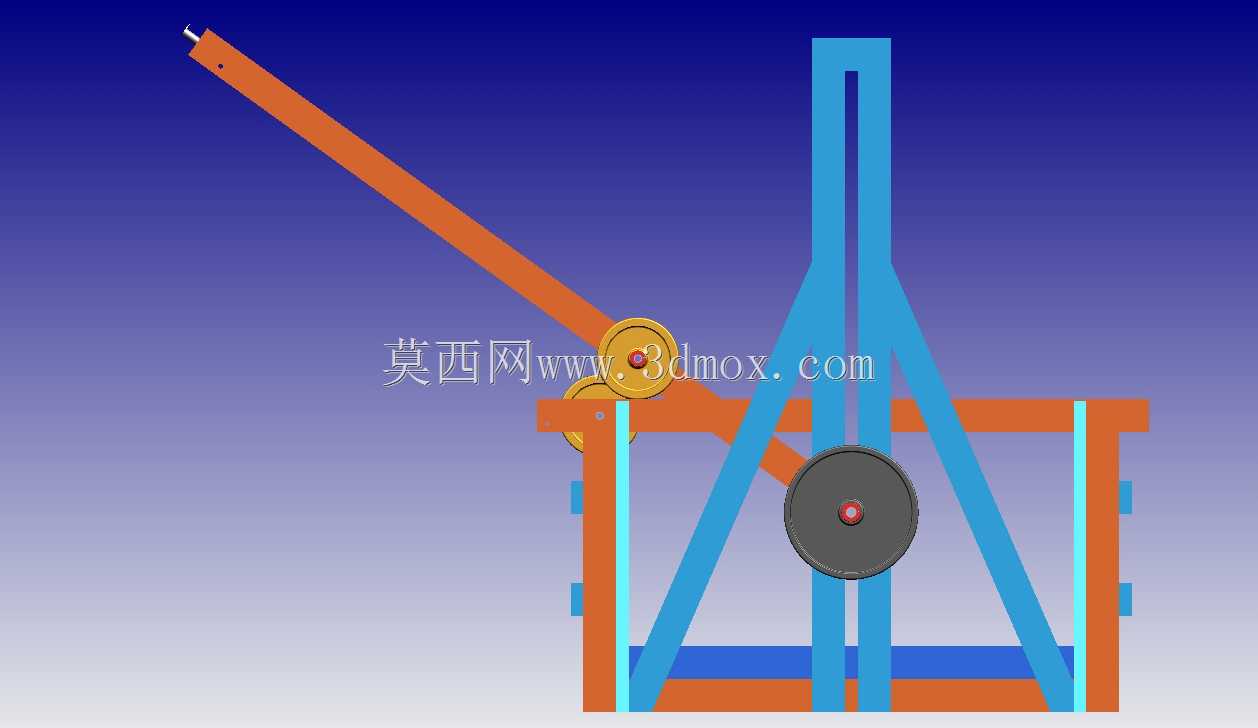

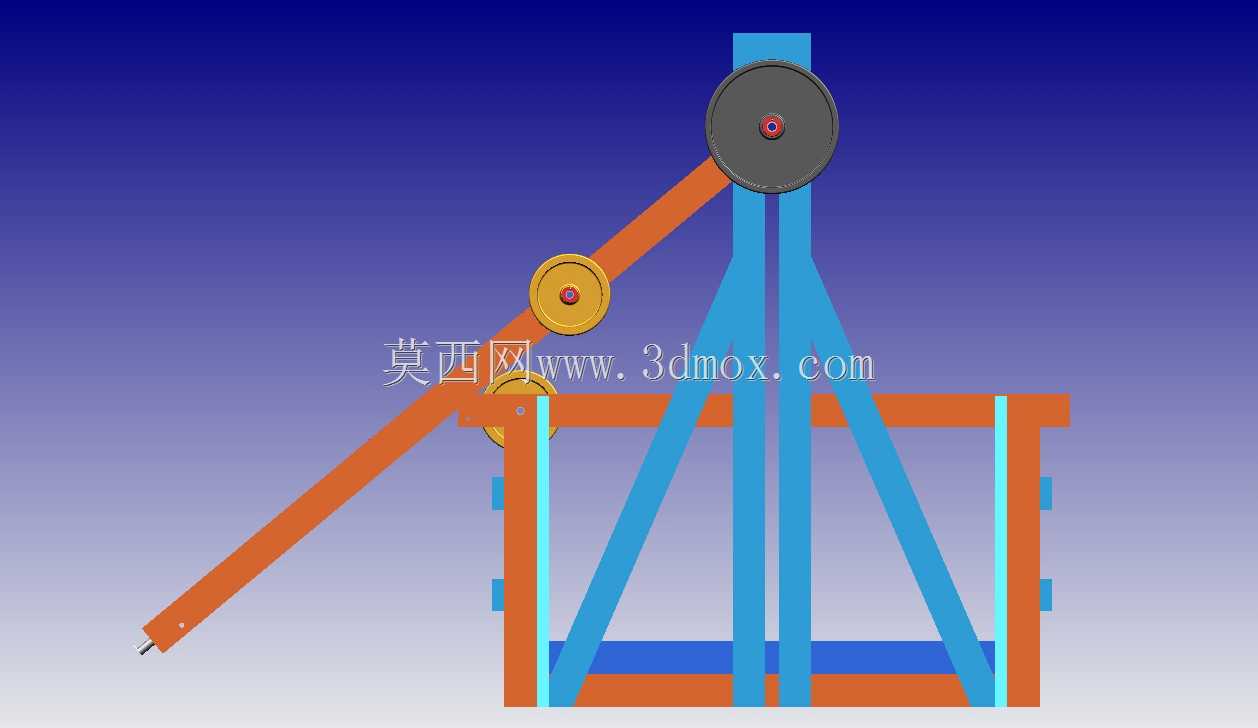

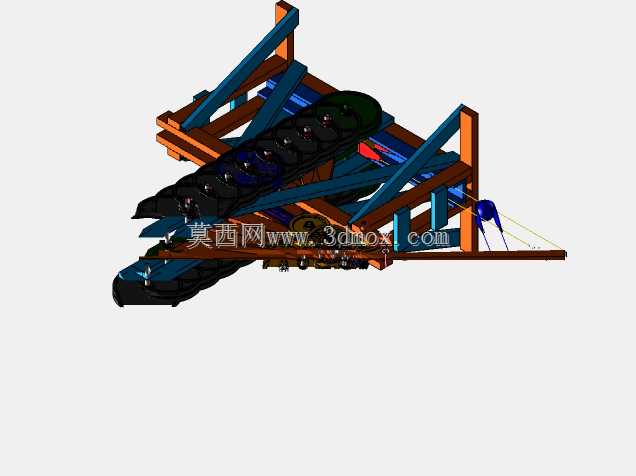

这款两米级摆臂式抛射装置，整体采用桁架式支撑框架作为承载主体，主支撑结构选用截面规整的木质型材搭建，通过三角形斜撑布局抵消摆臂高速摆动时产生的侧向倾覆力矩，底部框架预留了地脚固定孔位，可根据使用场景选择配重块压载或者膨胀螺栓固定两种安装方式，适配户外开阔场地、科普教学演示、创意手工体验等多种应用场景。装置核心做功部件为长摆臂结构，摆臂上端设置了双配重轮组，通过增大端部转动惯量来提升抛射瞬间的动能输出，摆臂与主框架的铰接点处加装了减摩衬套，降低反复摆动过程中的铰接磨损，延长结构使用寿命。摆臂的动力触发端采用了类似秋千的牵拉蓄能结构，牵拉绳索沿摆臂下端导向轮组排布，可通过人工牵拉或者配重下落的方式完成摆臂的蓄能抬升，当摆臂抬升至预设触发角度后，锁止机构脱开，摆臂在配重重力作用下沿铰接轴快速下摆，到达下止点位置时，端部承托槽内的抛射物沿切线方向飞出，完成抛射动作。在结构设计过程中，重点校核了摆臂铰接点的剪切强度、支撑框架的抗扭刚度，针对摆臂高速摆动时的共振问题，通过调整斜撑的排布间距、改变配重轮的安装位置，将装置固有频率避开摆臂工作时的摆动频率，避免运行过程中出现结构震颤。装置整体安装边界控制在两米高度范围内，横向支撑跨度约1.2米，纵向进深约0.8米，无需复杂的预埋基础，组装完成后即可投入使用，承托槽可根据抛射物的外形尺寸更换适配规格，满足不同重量、不同外形物体的抛射需求。主框架的型材连接位置采用榫卯加螺栓紧固的复合连接方式，既保留了木质结构的装配便捷性，又能保证反复冲击载荷下的连接可靠性，导向轮组的轮槽做了圆弧过渡处理，避免牵拉绳索在快速滑动过程中出现卡滞或者过度磨损，锁止机构采用手动扳把式设计，触发操作简单直接，无需额外的动力源即可完成整套抛射动作，适合科普场景下的原理演示，也可作为创意手工装置用于户外休闲体验场景。
