机床导轨用方形柔性防护弹性波纹管

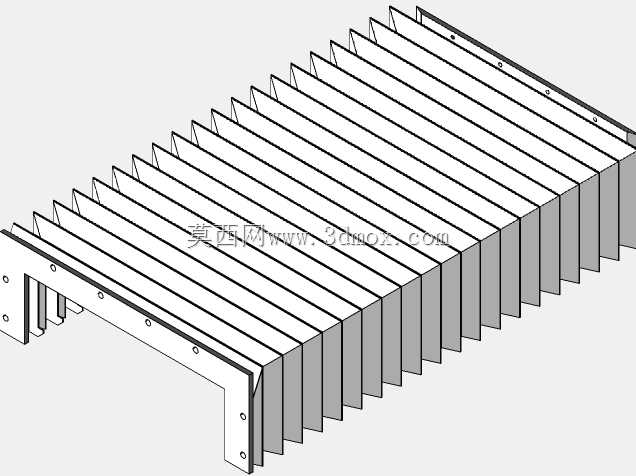

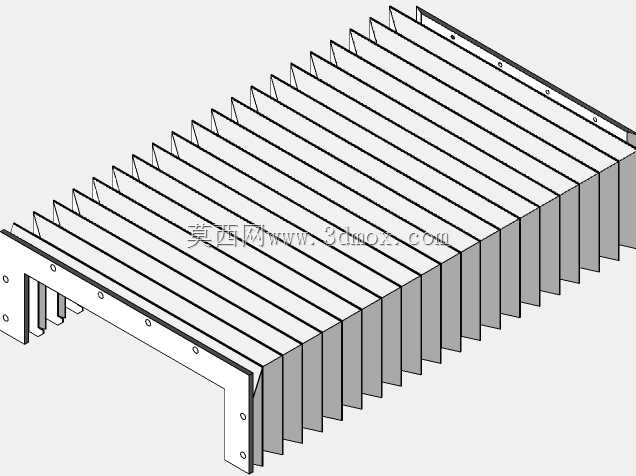

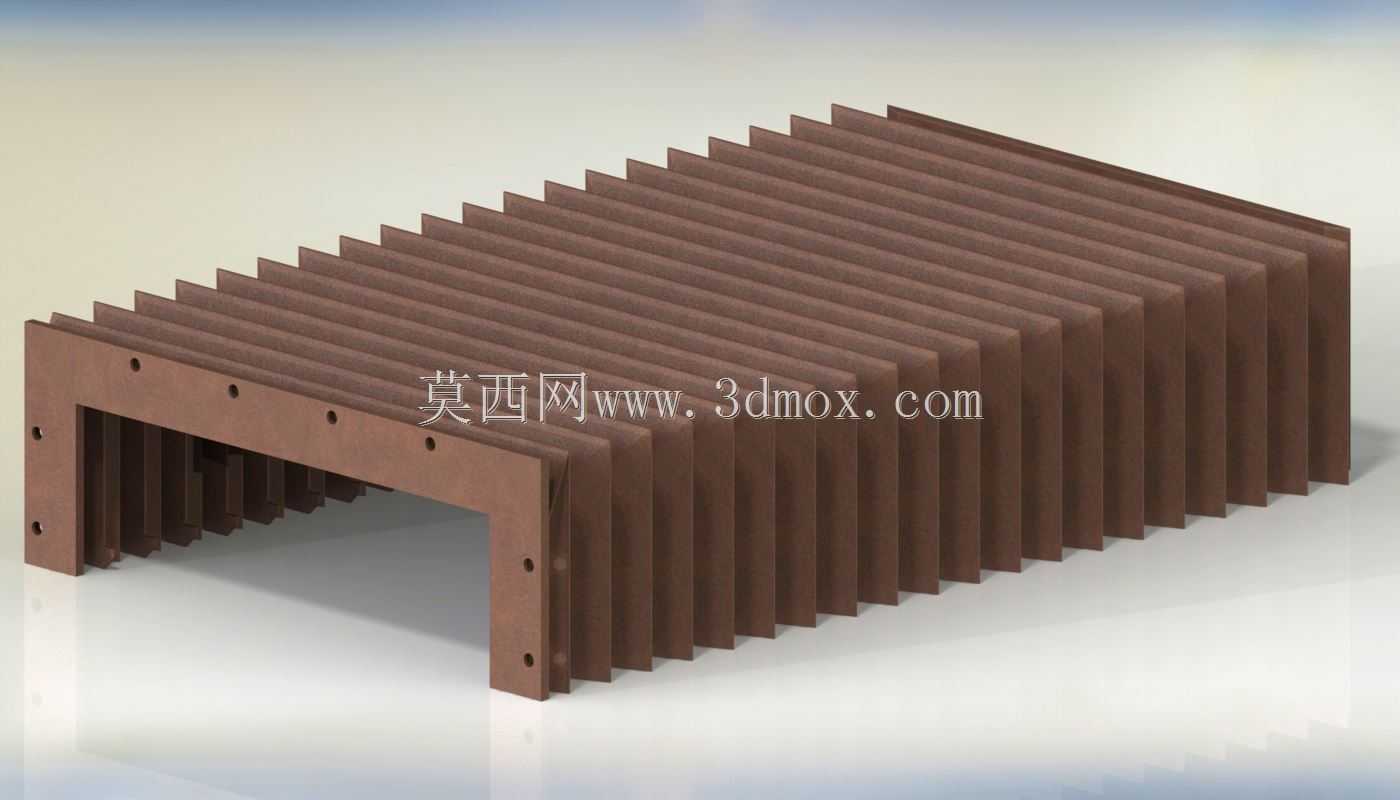

这类方形弹性波纹管主要应用在各类金属切削机床、数控加工中心、自动化输送设备的直线导轨副、传动丝杠副的防护场景中，核心作用是阻隔加工过程中产生的金属切屑、切削冷却液飞溅、车间浮尘以及硬质杂物进入运动副接触面，避免导轨滚道、丝杠螺纹出现硬质点刮擦磨损，延长运动部件的维护周期与使用寿命。不同于圆形波纹管适配管路柔性连接的用途，该款护罩采用U型截面的折层堆叠结构，整体为开口式方形罩体，两侧带安装固定法兰边，法兰边上预制了等距分布的安装孔位，可直接通过螺栓固定在机床导轨的两端端面与运动滑台侧部，随滑台的往复直线运动实现同步伸缩，不会对滑台的运行行程产生额外干涉。设计过程中首先要匹配被防护导轨的截面外轮廓尺寸，罩体内腔的净宽度、净高度需要比导轨的最大外轮廓尺寸预留单边不小于5mm的安全间隙，避免护罩伸缩过程中与导轨表面、安装在导轨上的行程挡块、润滑管路发生剐蹭；折层的单节展开高度、压缩后的叠层厚度需要结合设备的最大行程、安装空间的最小压缩长度来核算，确保滑台运行到行程极限位置时，护罩压缩后的总厚度不会超出端部安装空间的边界，完全伸展时折层不会出现过度拉扯导致的开裂。折层的褶皱角度经过反复校核，伸缩过程中每一层折板的弯折处应力分布均匀，不会出现局部应力集中导致的疲劳折损，常规工况下可实现百万次以上的往复伸缩无破损。护罩的安装法兰边采用加厚的刚性支撑层，避免长期运行后法兰边出现翘曲变形，导致固定螺栓松动、护罩移位。实际选型应用时，除了匹配安装尺寸，还需要结合使用场景调整护罩的材质耐温等级，比如在焊接工位旁的导轨应用时，需要选用耐飞溅烫损的材质，在有切削液长期喷淋的场景下，需要选用耐油耐水的复合层材质，避免护罩层板出现脱层、变硬脆化的问题。该结构的护罩相比钢板式导轨防护罩，压缩后的占用空间更小，运行时无金属碰撞异响，不会对滑台的高速运行产生额外负载，适配中低速运行的各类直线运动轴防护需求，安装时不需要额外调整导轨的平行度，直接对位锁付螺栓即可完成装配，后期维护时如果单节折层出现破损，可单独更换对应折层，不需要整体更换护罩，降低设备的维护成本。
