福特1.9L CVH发动机凸轮轴三维建模作品

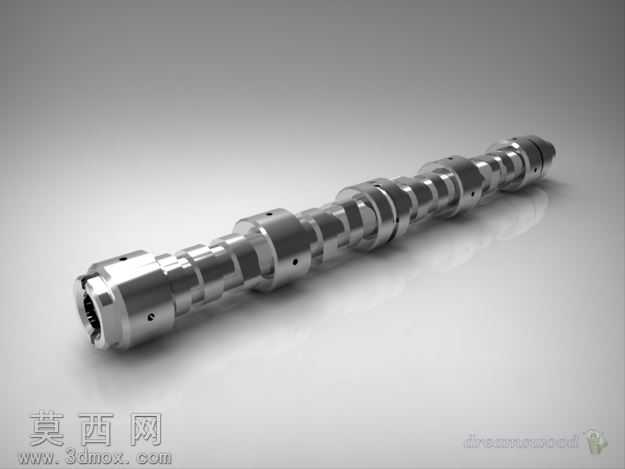

本作品为适配福特1.9L CVH发动机的凸轮轴三维建模成果，建模过程严格遵循原厂零部件的实测尺寸参数，以保证模型与实物的结构一致性。建模阶段首先梳理凸轮轴的整体结构逻辑：该零件为一体式长轴结构，沿轴向依次排布多组进排气凸轮型面、轴颈支撑段、端部连接结构与定位油孔，建模时先绘制各截面的基准草图，通过拉伸、旋转命令构建轴体的基础基体，再针对每一组凸轮型面，依据配气相位对应的型线参数生成精准的轮廓曲线，采用扫掠、放样命令生成凸轮的工作曲面，保证凸轮升程段、回程段的曲面顺滑无拐点，满足配气机构的运动学要求。针对轴体上分布的径向润滑油孔、端部的内花键连接结构、轴颈处的卸荷槽等细节特征，采用打孔、螺旋扫掠、倒角命令逐一还原，所有特征的尺寸公差均参考汽车发动机凸轮轴的行业设计标准设定，保证模型的工程实用性。材质与渲染阶段，为还原钢制凸轮轴的真实质感，赋予模型经过表面淬火处理的合金钢材质，调整材质的金属度、粗糙度参数，模拟轴颈精加工面的高光质感与凸轮工作面的细微磨砂纹理，同时添加环境反射效果，让金属表面的光影过渡自然真实，渲染时采用侧上方主光源搭配底部补光的布光方案，清晰展现轴体的轴向结构层次与各凸轮的型面轮廓，避免长轴结构出现光影死区。设计思路上，该模型既还原了实物的所有装配特征，可直接用于发动机配气机构的装配仿真、运动干涉检查，也可作为汽车零部件教学、结构拆解演示的数字化素材，模型的所有特征均保留建模历史，方便后续根据不同机型的参数调整凸轮型线、轴段长度，适配不同的发动机改装或设计需求。
