M12规格防滑滚花调节旋钮结构设计

　　这款M12规格的调节旋钮，是面向手动调节、快速锁紧类工况开发的操作类五金配件，日常在小型试验台架、工装夹具、检测设备、民用机电产品的手动调节工位上十分常见，主要承担无工具状态下的手动锁紧、行程微调、档位切换功能，替代需要配套扳手操作的标准螺母，大幅降低现场操作的工具依赖，提升调节效率。

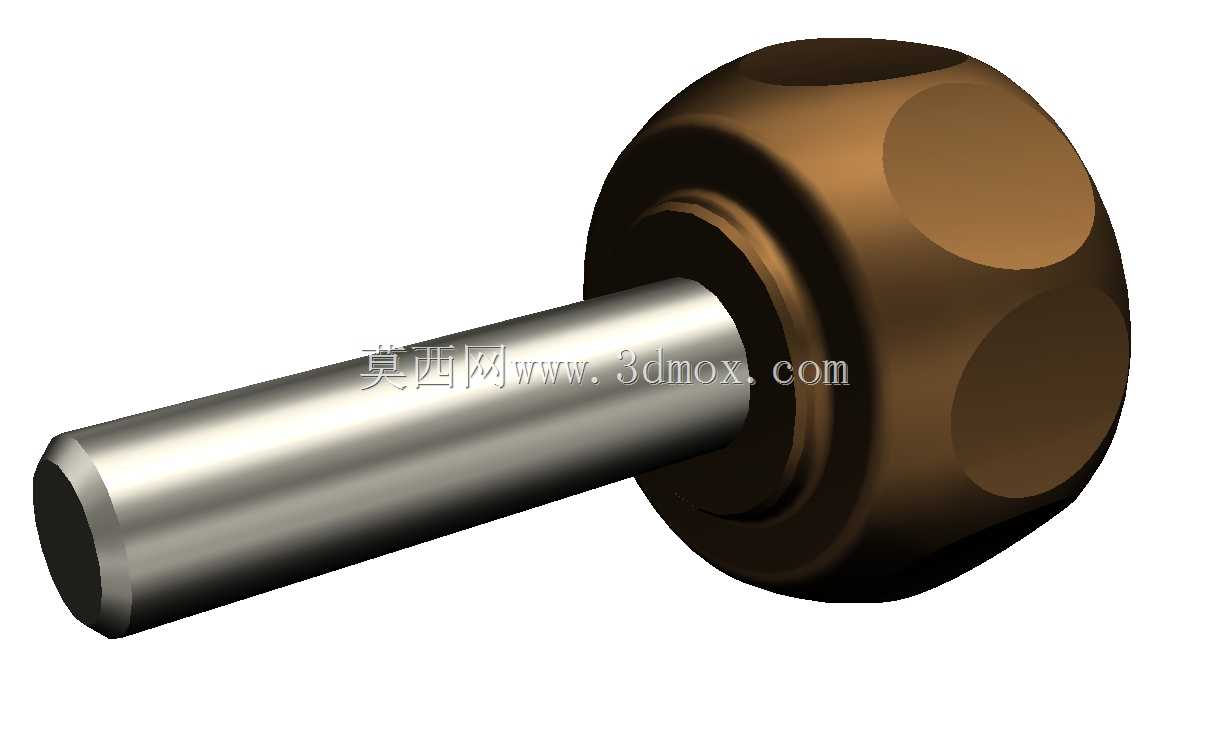

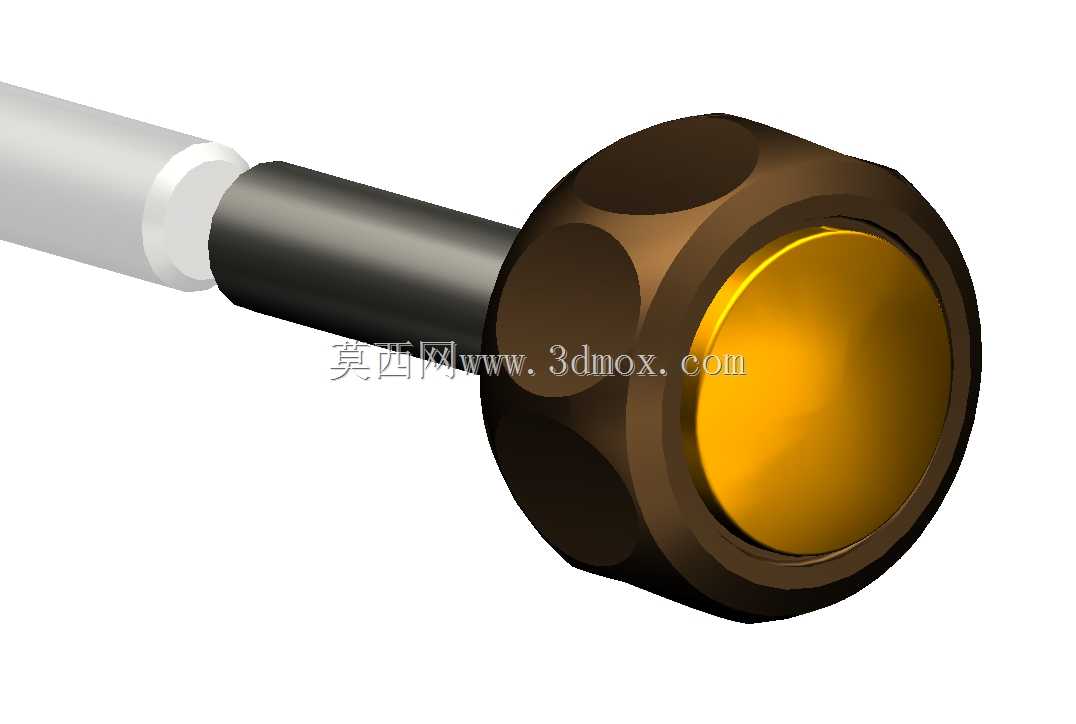

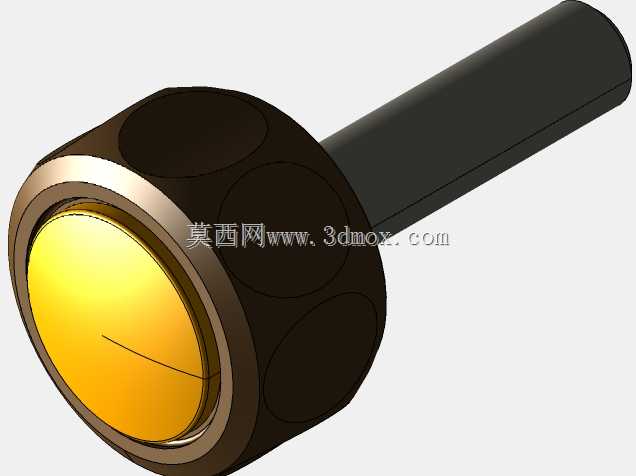

　　从结构设计逻辑来看，旋钮主体采用外圆多面凹坑的防滑结构，而非传统的直纹或网纹滚花，这种设计一方面规避了细小滚花纹理容易积灰、藏污纳垢的问题，在多粉尘、少量油污的车间工况下，操作人员戴薄劳保手套也能获得足够的旋转摩擦力，不会出现打滑脱手的情况；另一方面，多面凹坑的结构在注塑或金属压铸成型时脱模阻力更小，成型后外观一致性更好，没有尖锐的滚花棱角，日常操作时不会划伤操作人员手部。旋钮端面采用平整的圆形亮面设计，既可以预留位置粘贴档位标识、刻度标记，也能在端面受力顶紧时保证受力面均匀，不会出现偏载压痕。

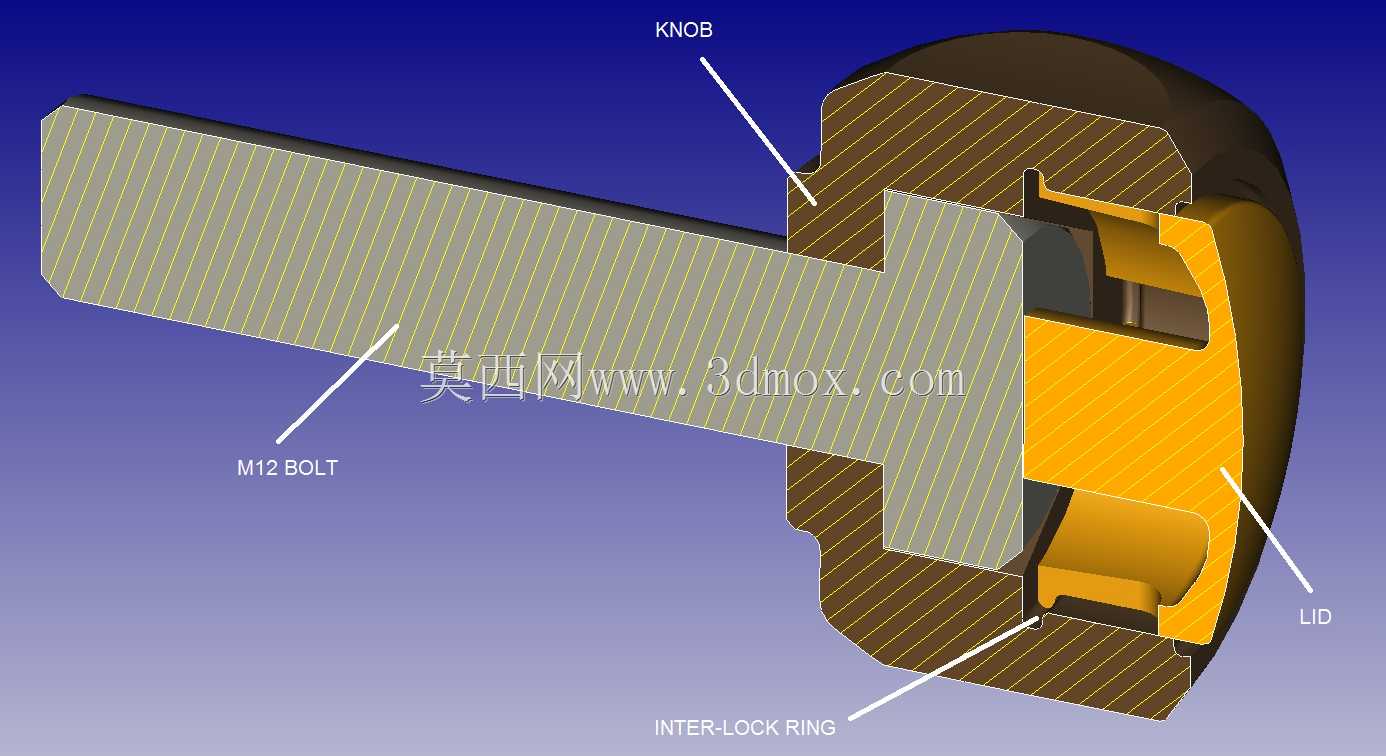

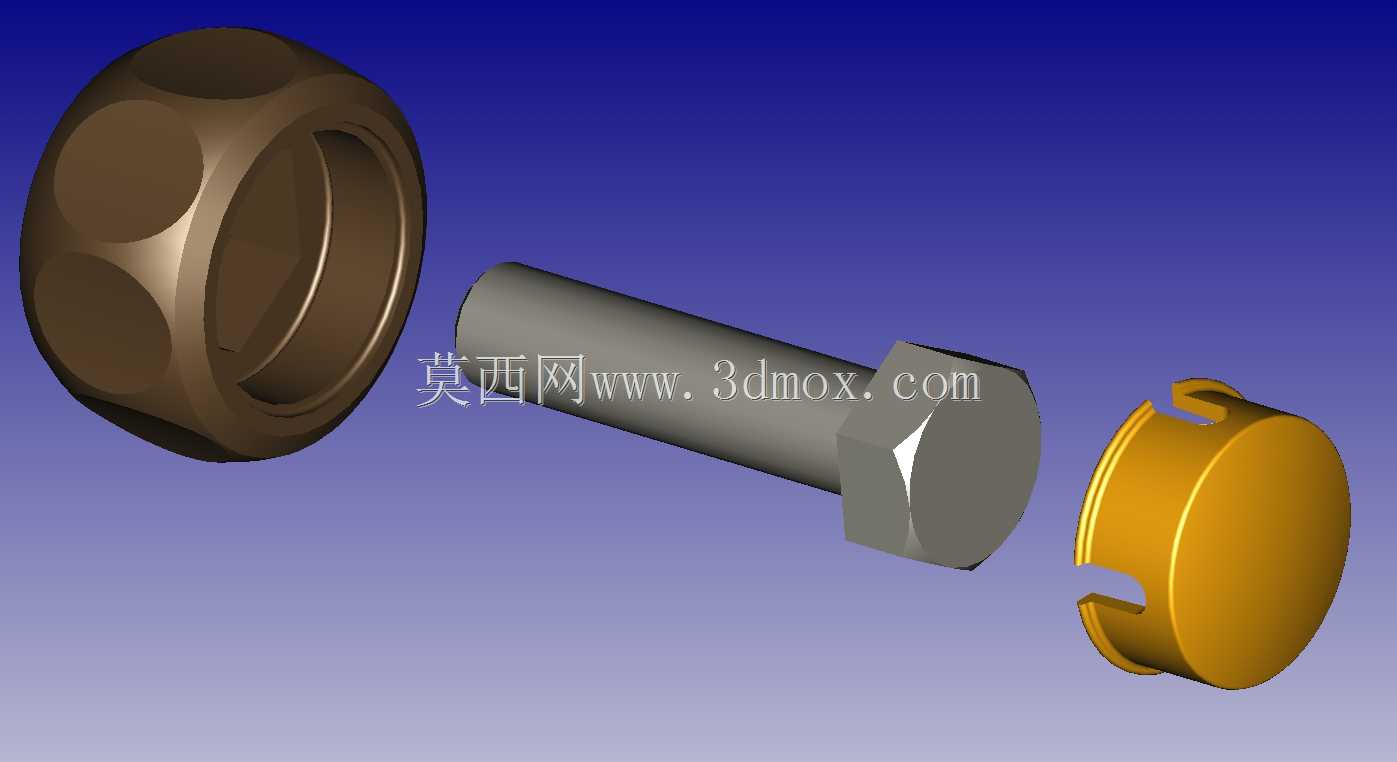

　　安装边界上，这款旋钮匹配M12规格的外螺纹杆件，内螺纹深度按照常规手动锁紧的受力需求设计，既保证足够的螺纹啮合圈数承受轴向顶紧力，又不会因为螺纹过长导致旋钮整体厚度冗余。旋钮与杆件连接的根部做了过渡圆角处理，避免应力集中导致的螺纹根部断裂，同时配套的杆件端部做了缩径光杆段，在旋钮旋松到极限位置时不会因为螺纹脱扣导致旋钮掉落，适配需要频繁调节、但不需要完全拆下旋钮的使用场景。

　　实际选型使用时需要注意，这款旋钮的额定锁紧力适配手动操作的力矩范围，不适合用工具加力锁紧，避免超过螺纹承受极限导致滑牙；外圆的防滑凹坑尺寸按照成年人手指操作的弧度设计，单指按压旋转、三指捏持旋转都能获得舒适的操作手感，长时间反复调节也不会造成手部硌伤。整体结构没有多余的复杂曲面，不管是采用金属车削加工、压铸成型还是工程塑料注塑生产，都能实现较低的加工成本，同时满足不同工况下的强度需求，在需要频繁手动调节的工位上，相比标准六角螺母的操作效率提升十分明显。
