U型钣金通道永久联锁固定夹结构

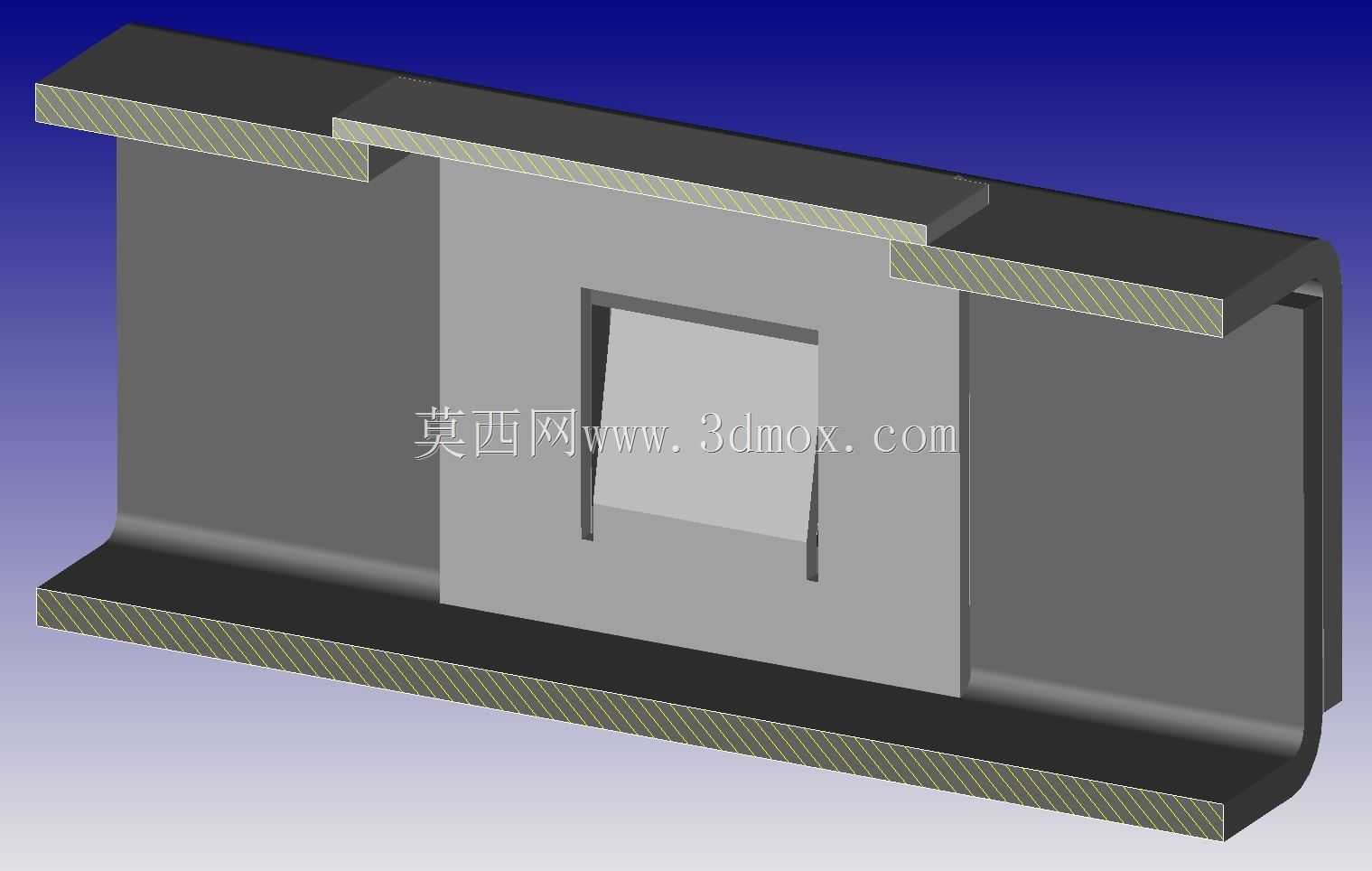

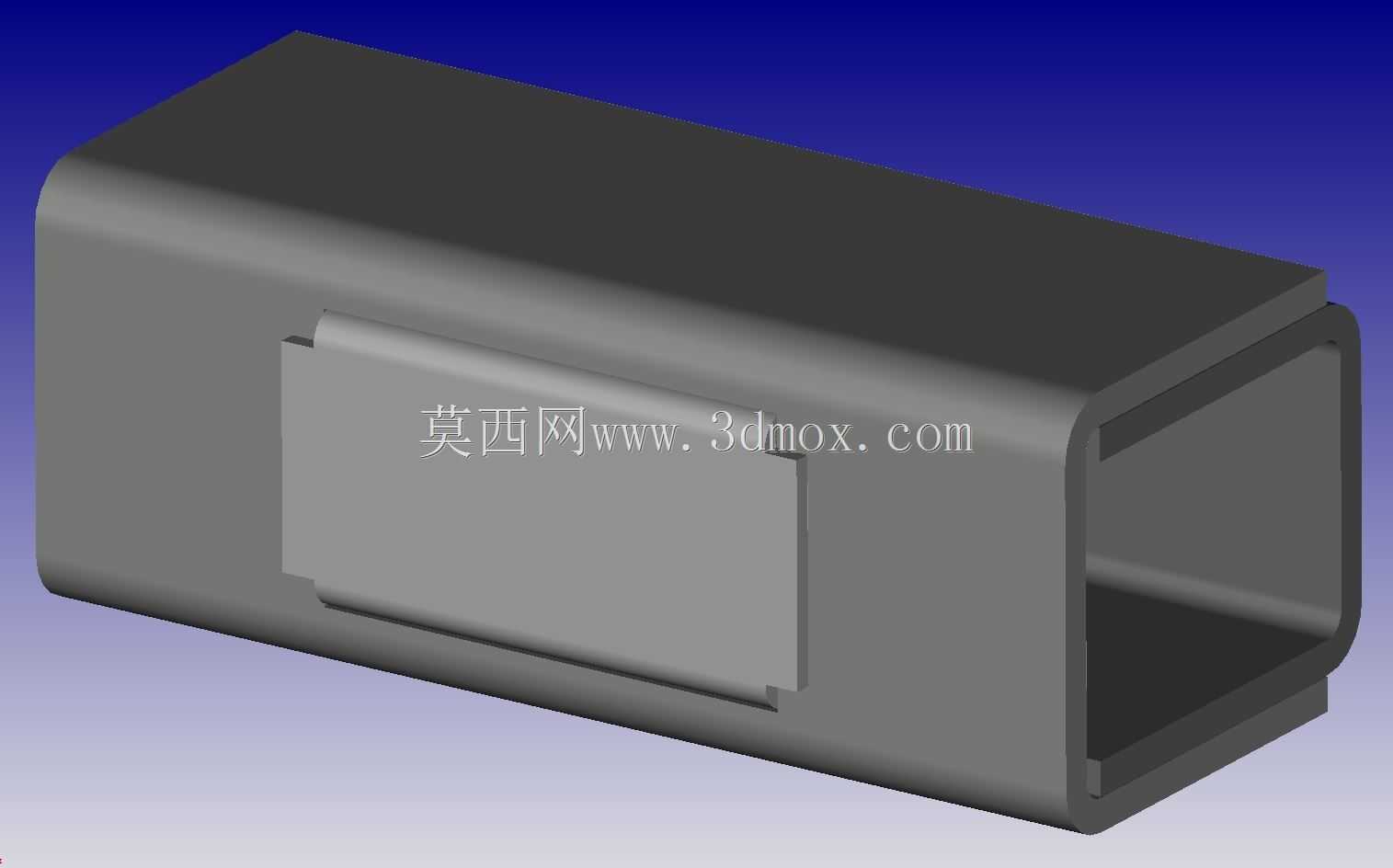

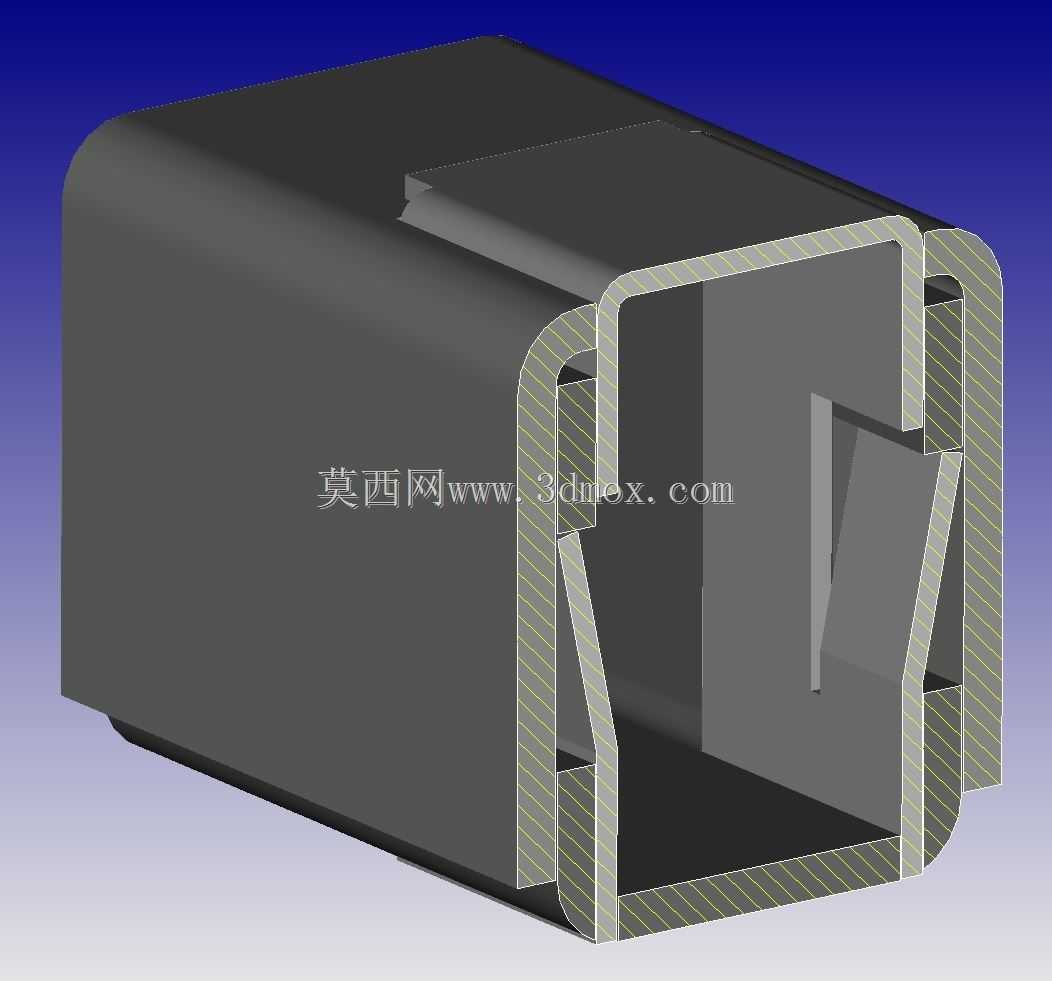

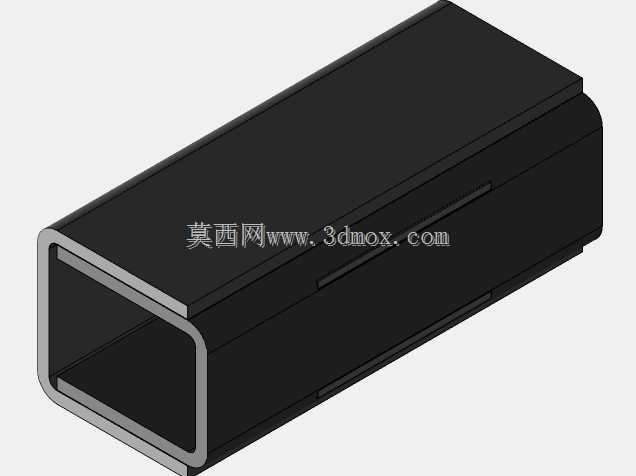

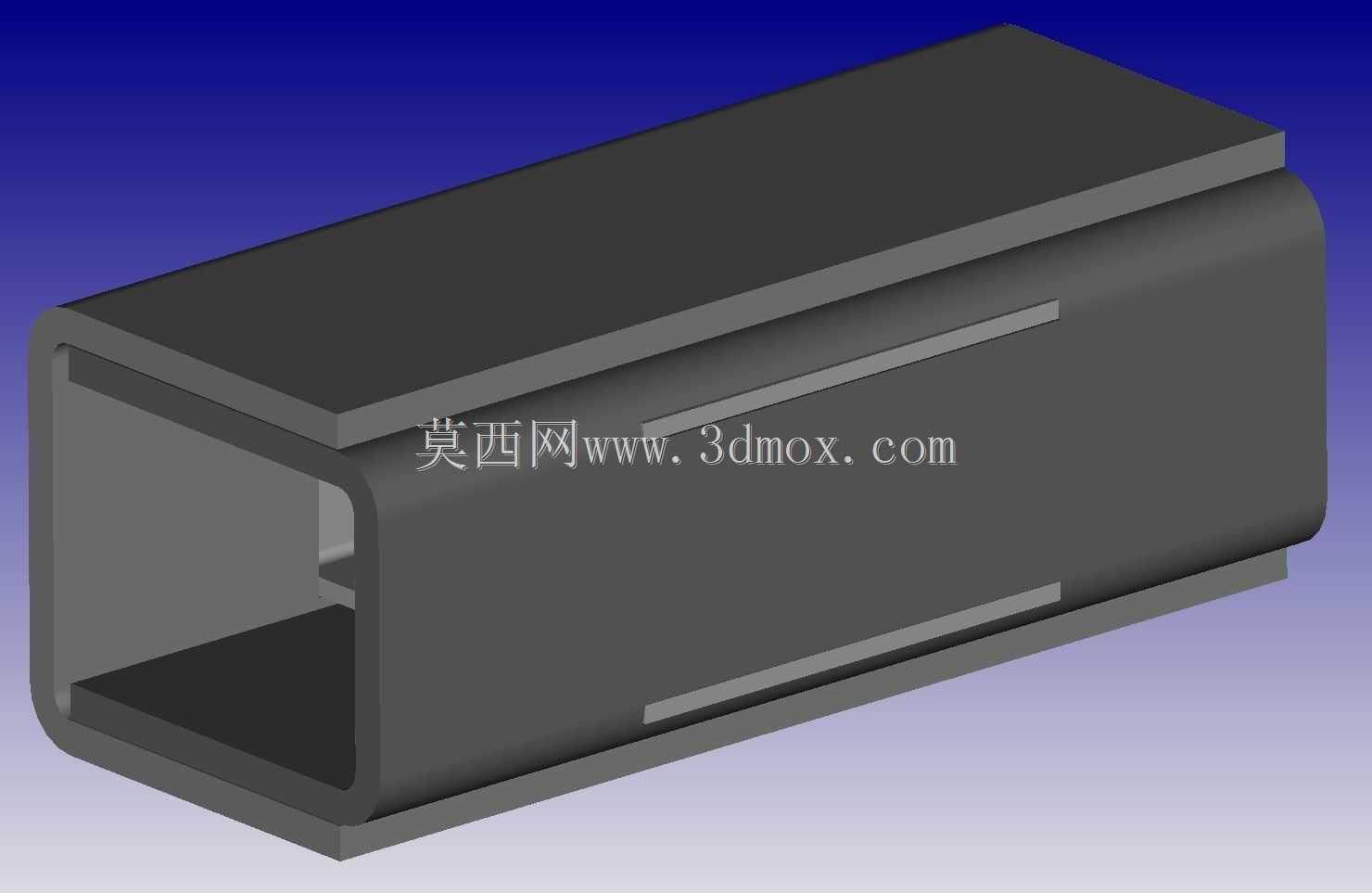

在钣金框架搭建、电气柜拼装、轻型型材防护结构的现场装配场景里，经常会遇到两段U型通道钣金需要快速拼接且长期不松脱的需求，常规的螺栓固定需要在薄壁钣金上预先冲孔，不仅增加前期冲压工序，现场装配时还容易因为孔位偏差导致对位困难，焊接固定则会破坏钣金表面的防腐涂层，后期拆卸调整几乎无法实现，这种永久联锁夹就是针对这类痛点开发的快装固定结构。该联锁夹采用整体弯折成型的薄板结构，不需要额外的紧固件辅助，安装时只需要将夹体对准两段对接的U型钣金端部，顺着通道开口方向推入即可完成锁止，夹体两侧的弹性卡爪会在推入到位后自动卡入U型钣金的翻边内侧，反向拉扯时卡爪会与翻边形成自锁角度，越受拉力卡合越紧密，完全不会出现松脱滑脱的问题。从设计逻辑上看，整个夹体的轮廓完全贴合U型通道的内外部截面，安装完成后夹体外表面与U型通道外表面齐平，不会突出额外的安装结构，不会影响后续外装护板、走线槽等配件的装配，夹体的弯折圆角完全匹配U型钣金的内弯R角，避免应力集中导致的钣金局部变形。在安装边界上，该夹体的壁厚与配套U型钣金的壁厚保持适配，推入过程中不需要借助额外工具，徒手即可完成装配，单套夹体的锁止力可以满足常规静态框架的抗剪切需求，即使在设备运行产生小幅振动的场景下，也不会因为长期振动出现锁止失效的问题。夹体内部的导向斜面在推入过程中会自动修正两段U型钣金的对接错位，允许一定范围内的轴向和径向偏差，降低现场装配的对位精度要求，不需要工人反复调整对接位置就能完成拼装。夹体的卡爪部位做了小幅的回弹余量设计，既保证推入时的阻力处于人工操作可接受的范围，又能保证锁止后卡爪与钣金翻边的贴合面足够大，不会因为局部压强过大导致薄壁钣金出现压痕变形。对于需要批量拼装U型钣金框架的场景，这种联锁夹可以大幅降低装配工时，不需要额外准备螺栓、螺母、垫片等零散配件，也不需要在装配现场配备焊接、钻孔设备，仅靠人工按压就能完成两段型材的永久固定，后期如果需要拆卸调整，只需要用平口工具撬动卡爪的解锁位就能将夹体退出，不会破坏原有钣金件的结构完整性，拆下的夹体也可以重复使用，不会因为一次装配就报废。在电气控制柜的走线通道、设备外围的安全防护栏、轻型物料输送线的侧护板框架这类应用场景里，这种联锁结构已经逐步替代传统的螺栓和焊接固定方式，尤其适合薄壁钣金的快速拼接场景，避免了薄壁件攻丝容易滑牙、焊接容易焊穿的常见问题。
