小型管路磁性过滤装置结构设计

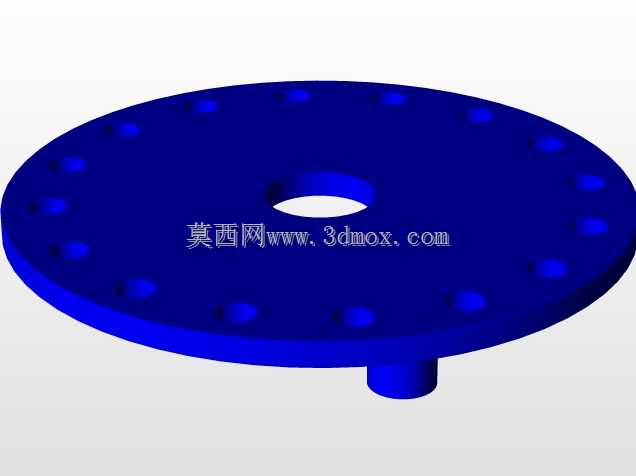

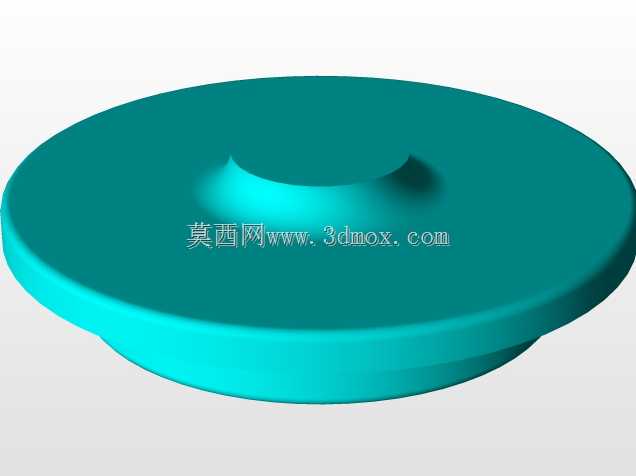

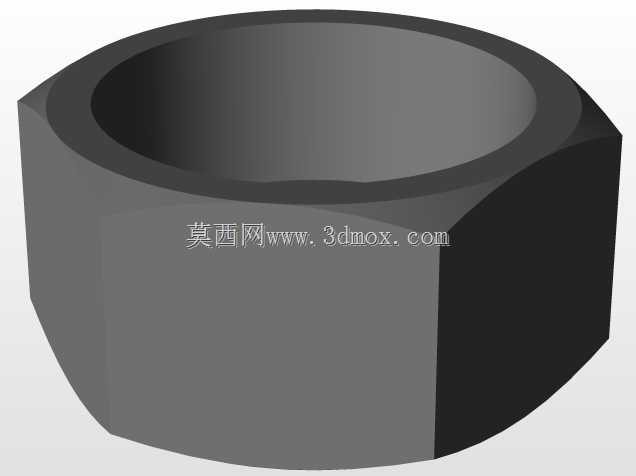

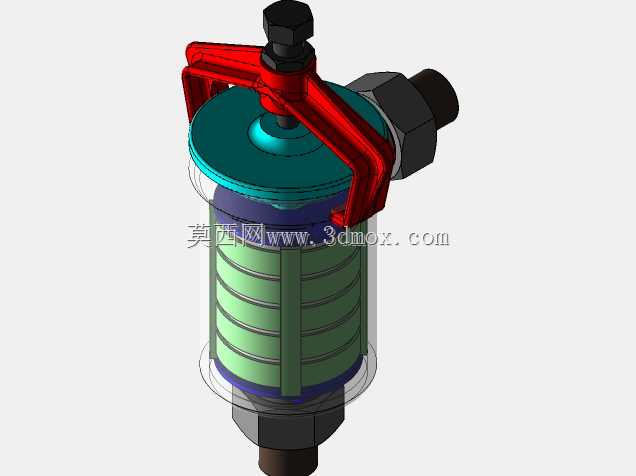

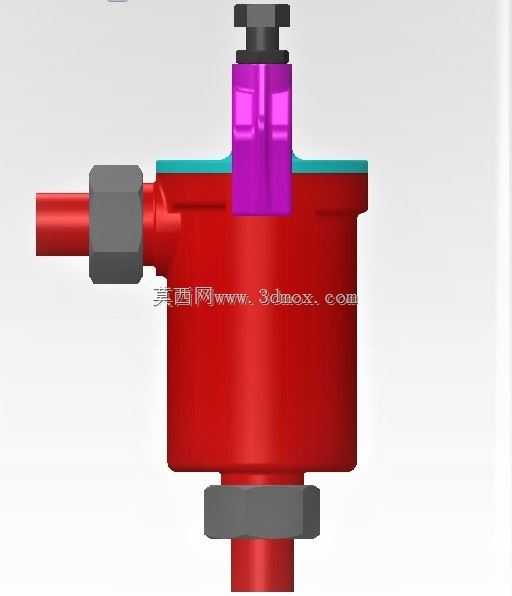

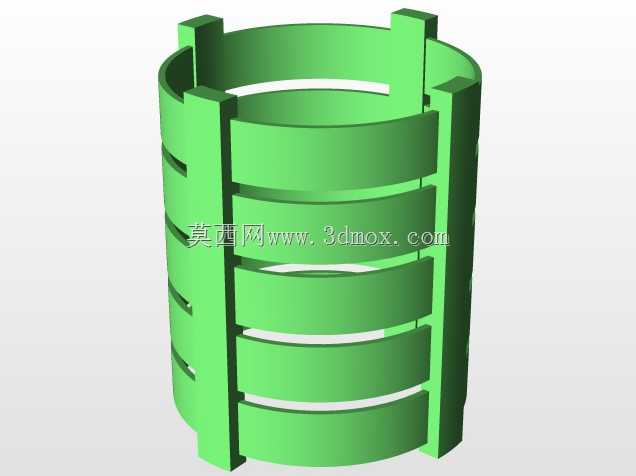

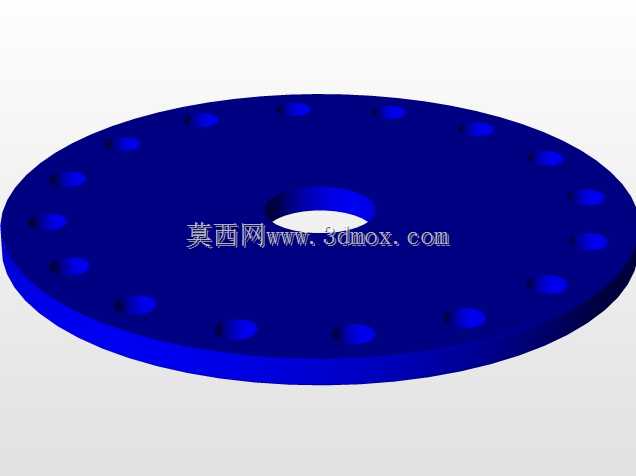

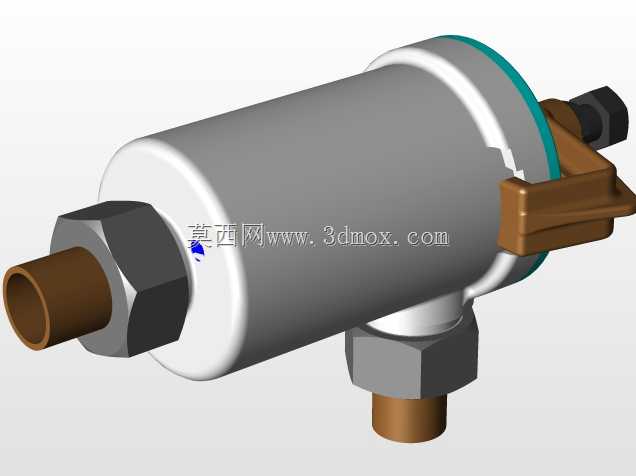

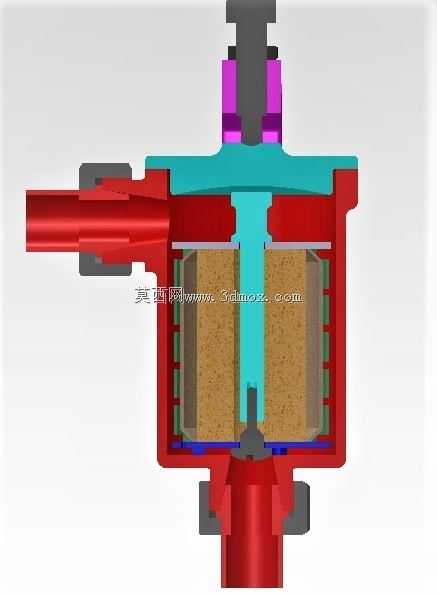

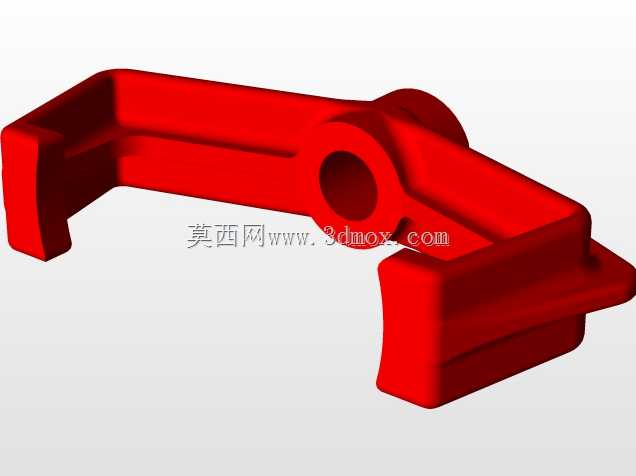

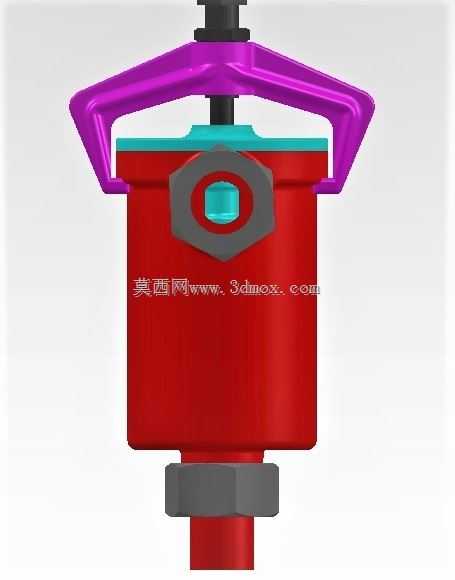

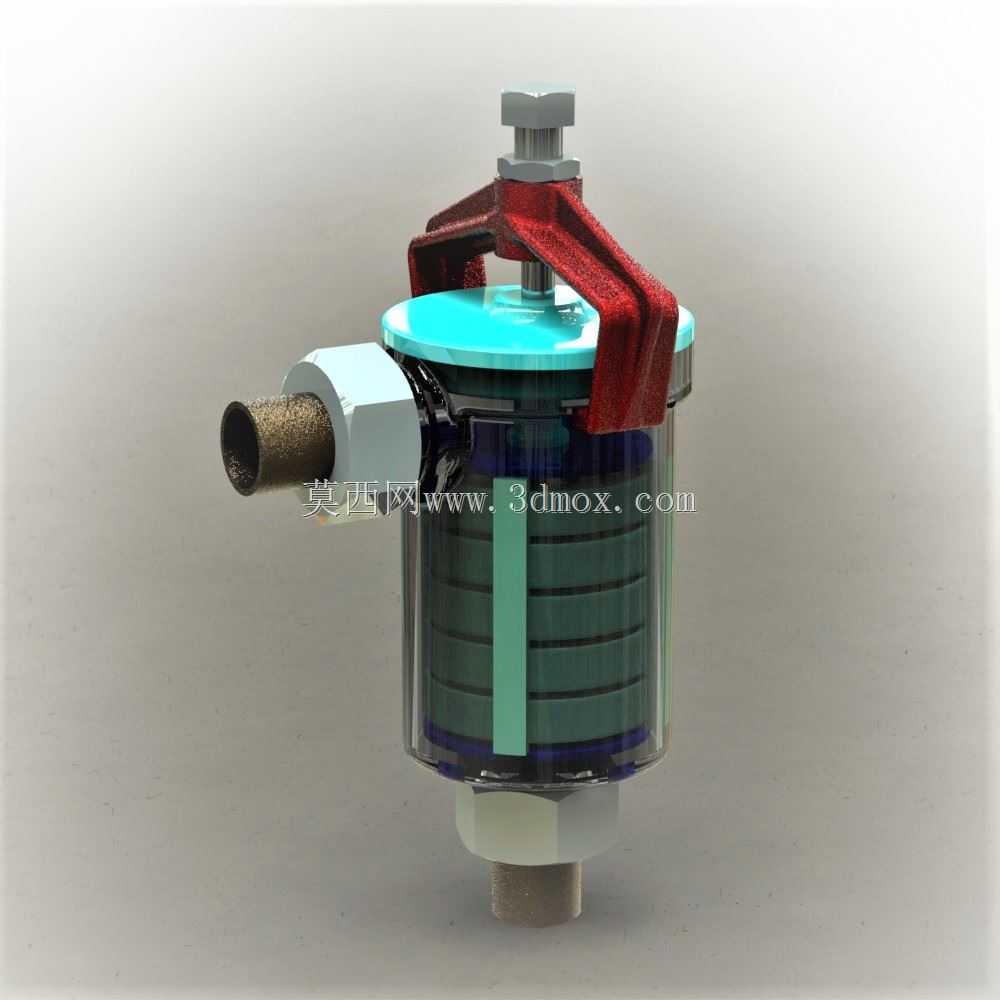

这款磁性过滤装置主要面向液压润滑系统、小型燃油输送管路、冷却循环回路等对流体清洁度有要求的场景，核心作用是截留流体介质中混杂的铁磁性磨屑、金属颗粒杂质，避免硬质颗粒随介质进入泵、阀、精密摩擦副等部件，造成元件表面拉伤、卡滞、密封件磨损提前失效的问题。从结构设计来看，装置采用透明可视化筒体作为滤芯容纳腔，日常巡检时可直接观察内部磁棒组的杂质吸附量、滤芯污染程度，无需拆解即可判断是否需要维护，大幅降低一线运维的排查工作量。顶部设置的快装压架结构，无需专用工具即可松开锁紧件，掀开压架后就能直接取出内部的磁组与过滤芯体，清理吸附的铁屑、更换过滤组件后可快速复位，相比传统螺纹密封的过滤器，维护耗时能缩短六成以上，适合空间紧凑、运维频次高的设备配套场景。侧进底出的流道设计，让流体进入筒体后先经过环形分布的强磁芯组，铁磁性杂质在流经磁场区域时会被牢牢吸附在磁套表面，剩余的非铁磁性杂质再被后置的过滤层拦截，双重过滤结构能有效提升杂质截留效率，避免磁吸附饱和后杂质被流体冲脱再次进入下游管路。安装边界方面，装置侧方的进出油口采用标准外螺纹连接，可直接对接同通径的液压管路、冷却水管路，底部设置的排污螺塞可在不停机状态下排出筒体内沉积的大颗粒杂质，顶部的调节螺栓可微调压架的压紧行程，适配不同厚度的密封垫片，保证筒体密封可靠性，避免带压运行时出现渗漏问题。设计过程中充分考虑了不同工况的适配性，透明筒体选用耐油耐压的工程塑料材质，可耐受常规矿物液压油、乳化液、冷却水等介质的腐蚀，磁芯组采用独立模块化设计，可根据介质中铁磁杂质的含量调整磁棒数量与磁场强度，压架的对称式锁紧结构能保证筒体周向受力均匀，避免单侧压紧造成筒体变形、密封失效的问题。实际选型配套时，可根据管路通径、额定工作流量匹配对应规格的装置，安装时需注意进出油口方向，避免反向安装造成过滤效率下降，日常维护时只需定期取出磁组清理表面吸附的铁屑，检查过滤层的污染情况即可，整体结构无复杂易损件，长期使用的维护成本极低，适合作为小型液压站、机床润滑系统、工程机械燃油回路的前置过滤部件使用。
