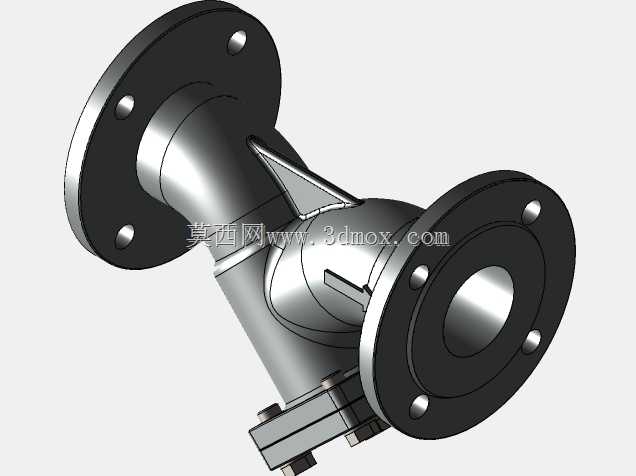

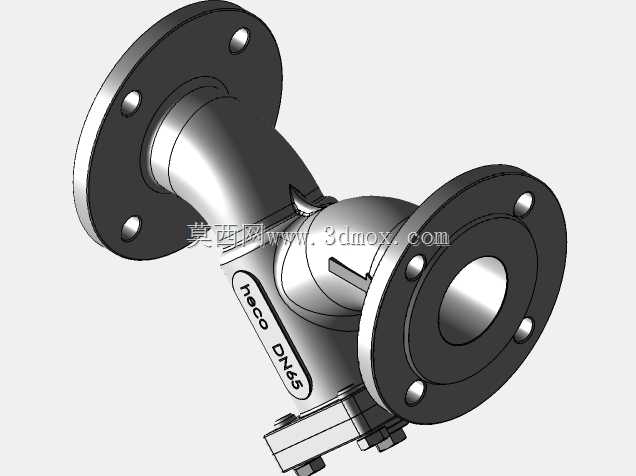

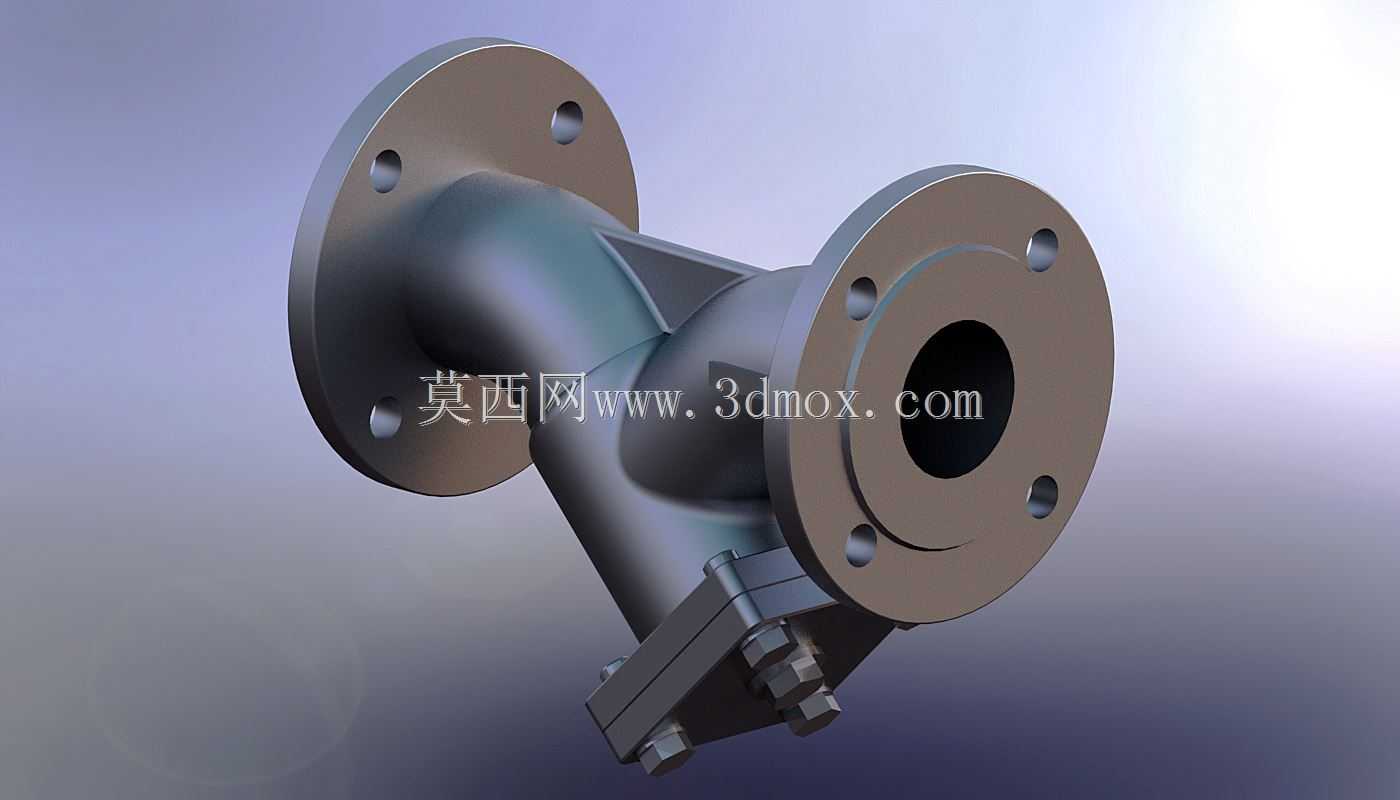

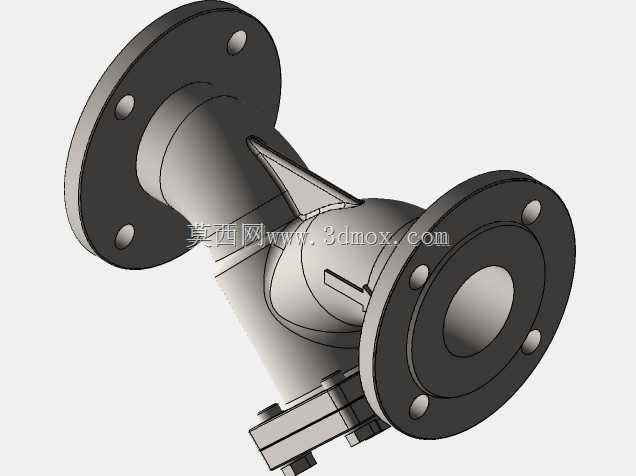

DN65PN16法兰式Y型管道过滤器

在工业流体输送管路系统中，这类Y型结构的过滤装置是保障下游设备稳定运行的关键配套部件，常被安装在减压阀、泄压阀、定水位阀或是其他对介质洁净度有要求的设备入口端，用来截留流体介质中的焊渣、铁锈、固体颗粒杂质，避免阀件、泵体内部流道被卡堵、磨损，延长整套管路系统的检修周期与核心设备使用寿命。这款DN65公称通径、PN16公称压力的法兰连接过滤器，适配常规中低压给排水、暖通循环水、普通化工介质输送等工况的管路安装需求，两端法兰的螺栓孔位、密封面尺寸完全匹配对应压力等级的法兰标准，现场安装时无需额外加工适配连接件，对齐法兰密封面、加装密封垫片后穿入螺栓对称紧固即可完成装配，安装边界预留空间仅需满足法兰拆装扳手操作空间与下端排污堵头的拆卸余量即可，无需额外预留过大的检修操作空间。从结构设计来看，采用Y型斜置滤筒的布局，相比直角式过滤器流道阻力更小，介质进入阀体后顺着斜向流道直接冲击滤筒表面，杂质被拦截后会自然沉降到下方的储污腔，不会持续堆积在滤筒迎流面造成流道堵塞，日常维护时无需将整个阀体从管路上拆卸，只需拧下下端的排污堵头，即可将沉积的杂质排出，也可抽出内部滤筒进行冲洗或更换，大幅降低日常运维的工作量。阀体整体采用流线型过渡设计，进出口流道做了圆弧倒角处理，减少介质流经时的局部阻力损失，避免直角转折造成的湍流、压损过大问题，滤筒采用均匀冲孔的不锈钢材质，兼顾结构强度与通流面积，在保证过滤精度的前提下尽可能降低对管路流量的影响，阀体外部的加强筋布局对应内部承压薄弱位置，在PN16的额定工作压力下可保证长期运行无变形、渗漏问题，适配多数常规工业流体输送场景的使用需求。
