压力容器用对夹式硅玻璃视镜结构

这类带硅玻璃的对夹视镜，常被用在化工反应釜、流体输送管道、真空罐体这类需要观测内部介质状态的设备上，安装在罐体侧壁或者管线中段，能让运维人员不用开盖、不中断生产流程，直接观察内部物料的流动状态、反应液位、混合均匀度，甚至能通过视镜观察内部是否有结垢、部件脱落的异常情况，是承压设备上很常用的观测类部件。

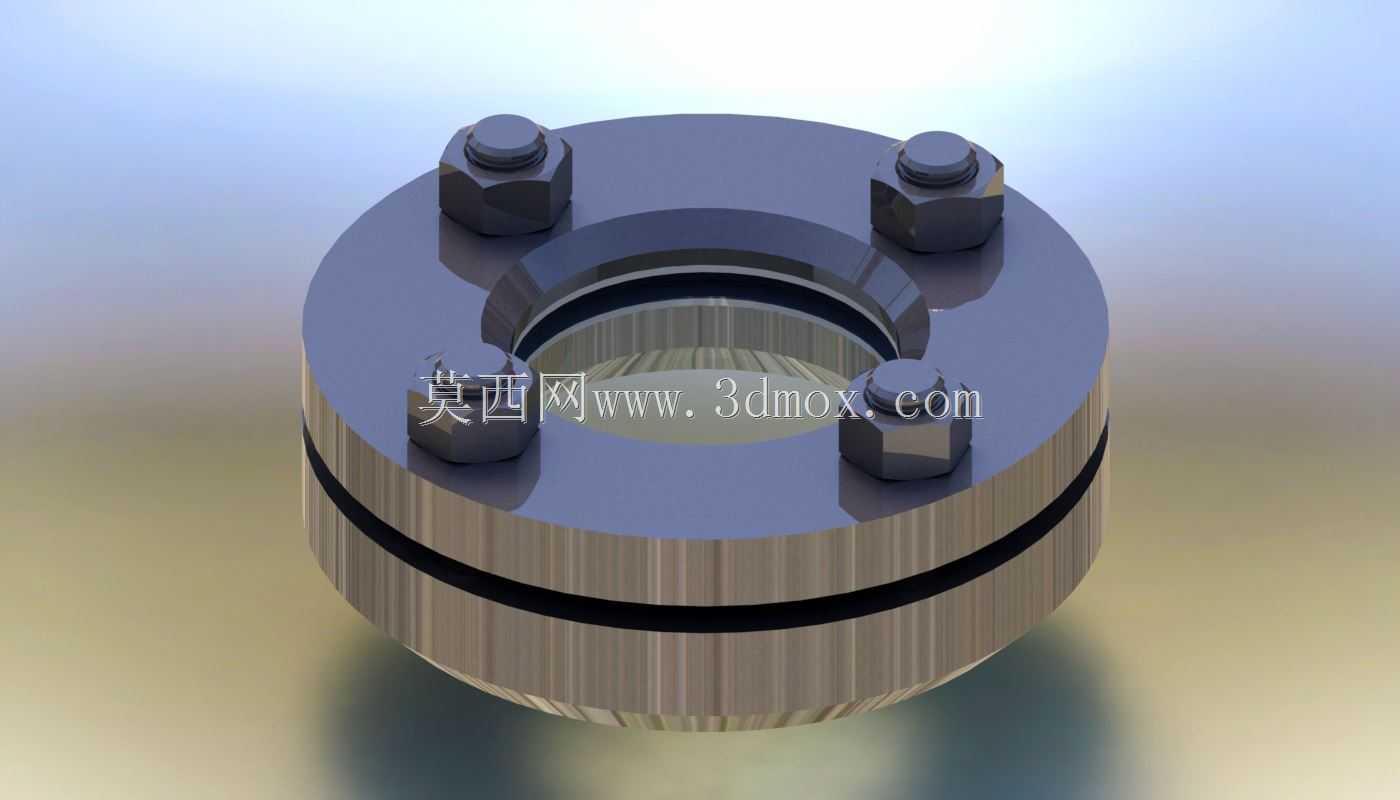

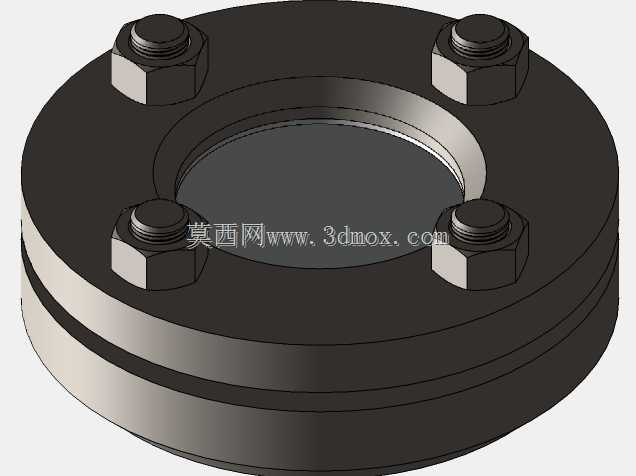

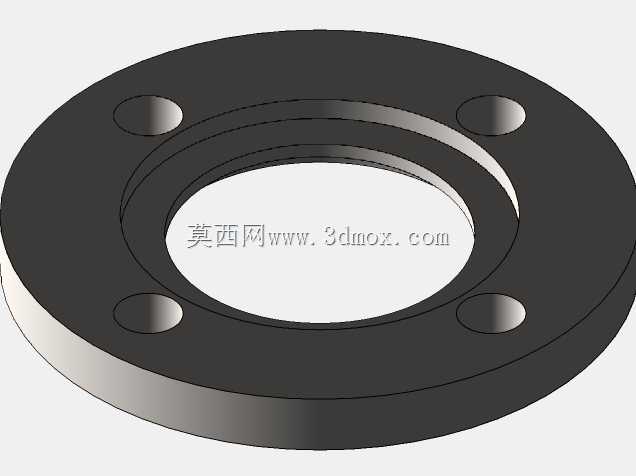

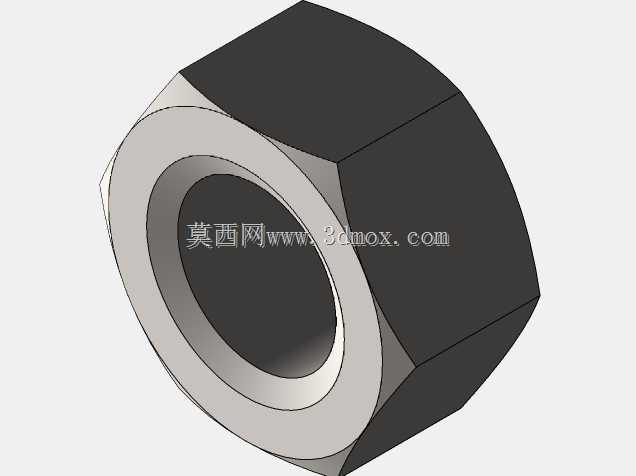

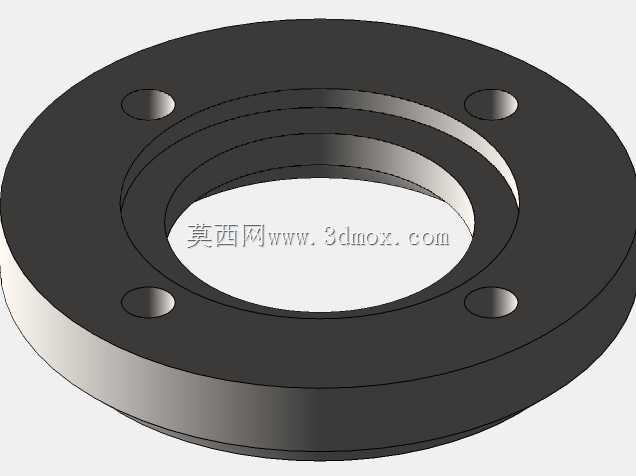

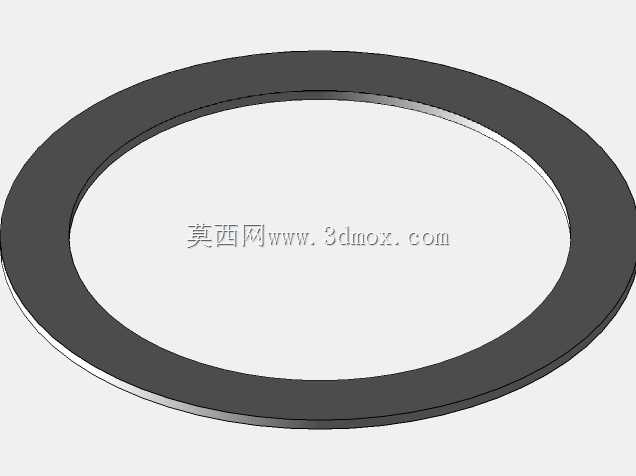

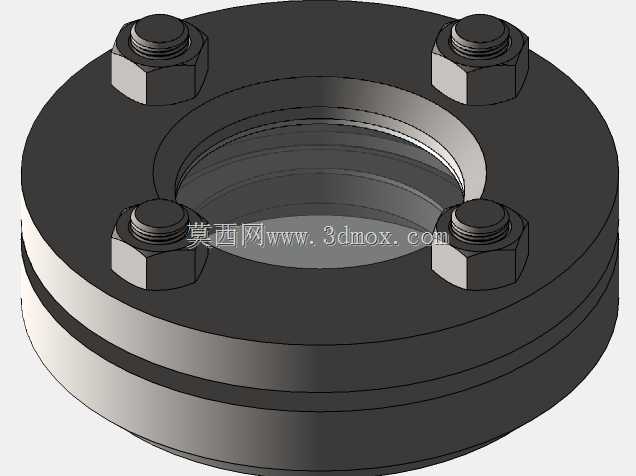

从结构设计来看，这款视镜采用两片法兰对夹的结构，中间夹持钢化硅玻璃镜片，法兰之间靠密封垫实现静密封，周向均匀布置4组六角螺栓螺母提供夹紧力，这种布局的好处是夹紧力能均匀作用在玻璃圆周上，避免玻璃局部受力不均产生应力碎裂，毕竟硅玻璃虽然耐压、耐温性能优于普通玻璃，但属于脆性材料，局部应力集中很容易导致开裂泄漏。

尺寸边界上，这款视镜的公称通径对应DN50，也就是实际观测通径为50mm，法兰的外径为80mm，适配PN10、PN16两个压力等级的管路或者罐体安装，安装时不需要额外焊接配对法兰，直接夹在设备预设的两个法兰端面之间，穿入螺栓按对角顺序逐步拧紧即可，安装容错率比较高，后期更换玻璃镜片也只需要拆开螺栓，更换密封垫和玻璃后重新复位就行，维护成本很低。

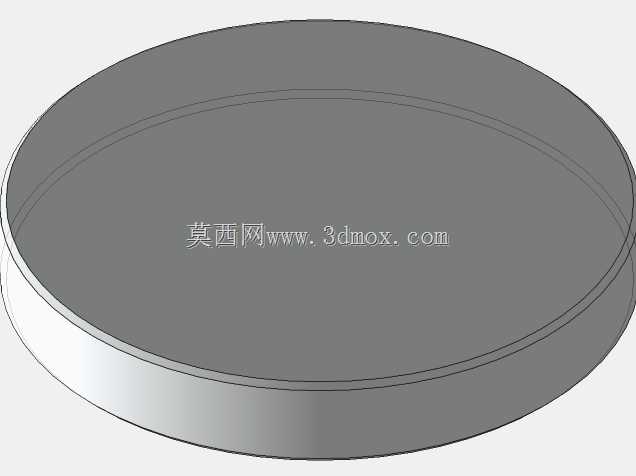

设计过程中需要重点考虑几个核心点：首先是玻璃的厚度校核，要匹配对应压力等级下的承压要求，同时玻璃和法兰接触的位置要预留软质密封垫的压缩空间，不能让金属法兰直接和玻璃硬接触；其次是螺栓的预紧力控制，既要有足够的压紧力保证密封不泄漏，又不能预紧力过大压碎玻璃，所以法兰上的螺栓孔位置度公差要控制在合理范围，避免螺栓偏斜带来额外的侧向力；另外视镜的密封材质要适配接触的介质特性，比如接触腐蚀性介质就要选氟橡胶垫，普通水或者油品用丁腈橡胶垫即可，硅玻璃本身的透光率要满足观测要求，表面不能有划痕、气泡这类影响强度和观测效果的缺陷。

在实际选型应用中，这类视镜要注意安装位置避开流体直接冲刷的区域，如果必须安装在冲刷位置，要在视镜内侧加装挡流板，避免长期带压流体冲蚀玻璃导致玻璃变薄破裂；日常巡检的时候要注意观察玻璃表面是否有裂纹、密封位置是否有渗漏，螺栓如果有锈蚀要及时更换，避免承压状态下螺栓断裂导致视镜脱落引发安全事故。
