三通式手动调节排气阀结构设计

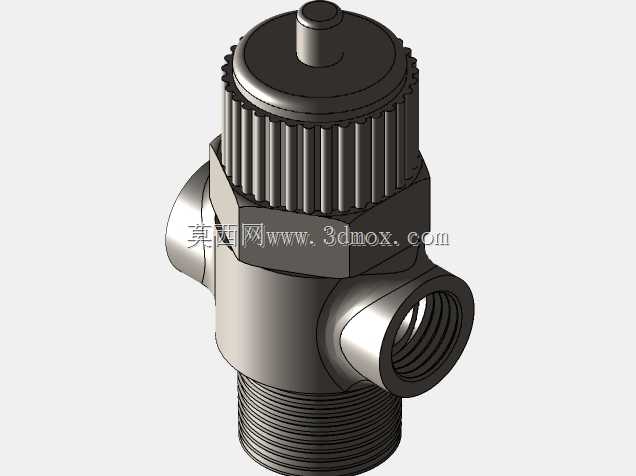

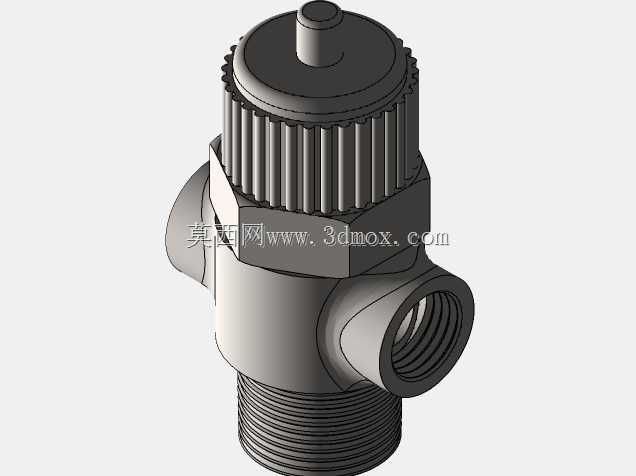

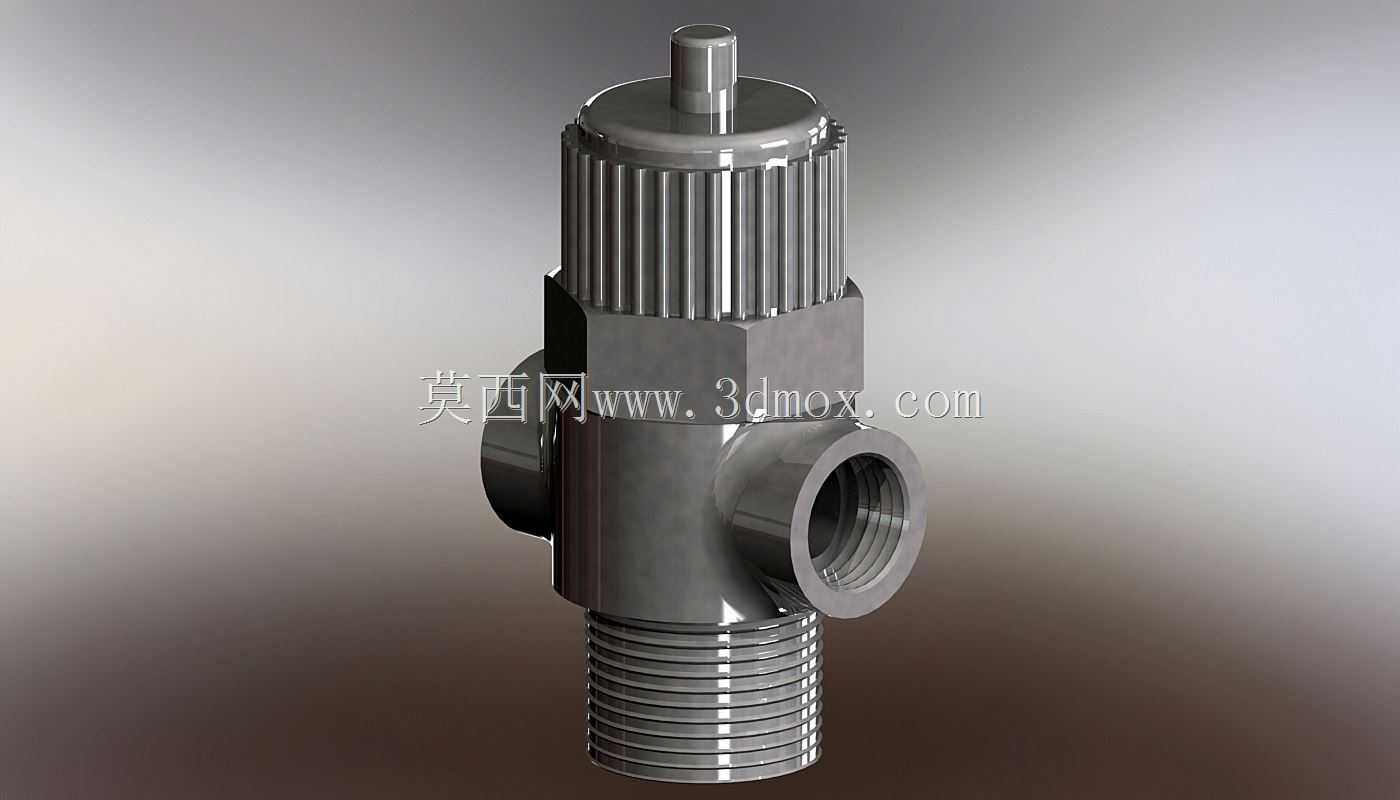

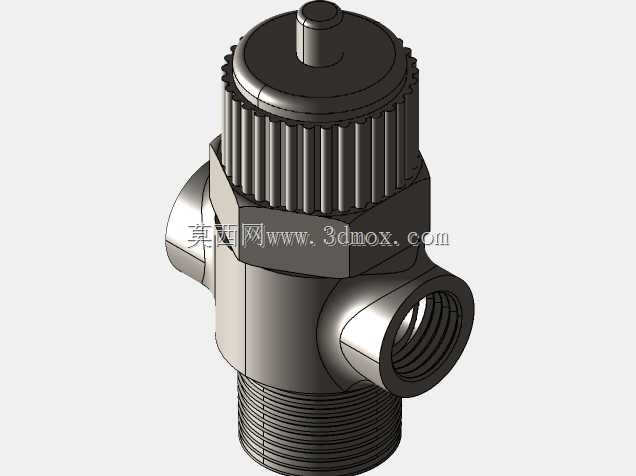

这款三通结构的排气类阀件，主要应用在闭式流体管路系统的气液分离环节，常见于水暖循环管路、小型液压站、工业冷却回路以及家用供热系统的支路节点上，核心作用是在管路充液、运行过程中自动或手动排出腔体内积存的空气，避免气堵造成的流量不足、循环不畅、局部气蚀损伤管路内壁等问题。从结构设计来看，阀体采用三通正交布局，下部外螺纹接口用于接入主循环管路，侧部内螺纹接口可接排气引出管或者压力检测支路，顶部的滚花调节旋钮采用直纹滚花工艺，增大手动操作时的摩擦力，无需额外工具即可手动调整排气开度，也可在系统调试阶段手动强制排净腔体积气。阀体中部设置六角夹持结构，适配标准活动扳手的安装夹持需求，安装时可直接卡持六角段施加扭矩，避免阀体外表面被扳手夹伤影响外观或密封性能。设计阶段优先考虑了安装边界的适配性，下部外螺纹采用常规管路通用管螺纹规格，侧部接口与下部接口轴线垂直正交，安装时无需额外调整管路走向即可适配现有三通节点的替换需求，整体轴向尺寸紧凑，顶部旋钮的操作空间预留充足，即使在管路排布密集的阀组区域，也能顺利完成手动调节操作，不会被周边管路构件干涉操作行程。密封结构采用锥面配合加密封填料的组合形式，调节杆与阀体之间的密封段预留了填料装填空间，长期使用出现磨损泄漏时，可直接压紧填料压盖补偿密封量，无需整体拆解阀件即可完成维护。流体腔道采用圆弧过渡设计，没有直角突变的流道结构，可减少流体通过时的局部阻力损失，同时避免杂质在直角区域沉积卡滞阀芯动作。上部的滚花旋钮与阀芯采用一体式联动结构，没有额外的连接销钉等易脱落构件，长期反复调节也不会出现旋钮打滑、阀芯脱落的故障。阀体外部的金属表面做了均匀的防锈处理，可适配潮湿的管路安装环境，侧部接口的内螺纹加工精度满足常规管螺纹密封要求，缠绕生料带或者加装密封垫即可实现可靠密封，不会出现接口渗漏问题。在实际选型应用中，这类阀件多用于中小通径的低压管路系统，工作压力适配常规民用及工业低压流体回路，安装时需保证阀体竖直布置，让内部浮体（自动排气结构）或者阀芯动作不受重力偏移影响，确保排气动作顺畅。
