三通法兰连接式铸铁截止阀结构设计

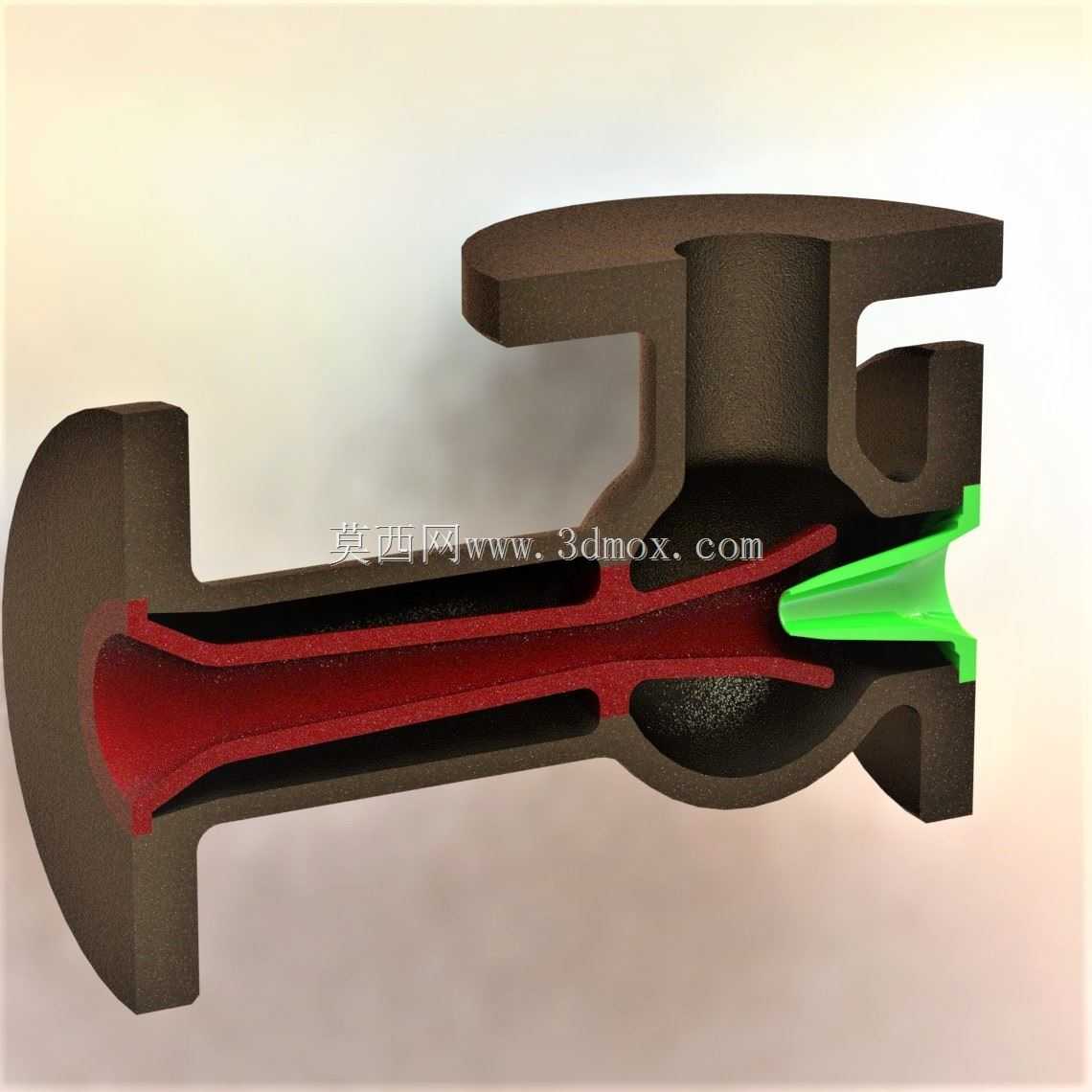

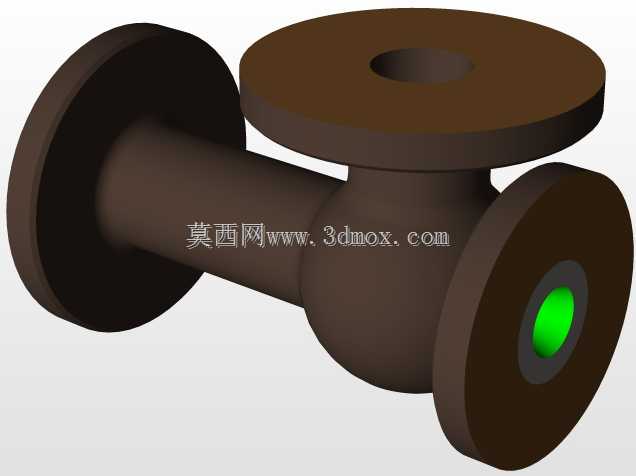

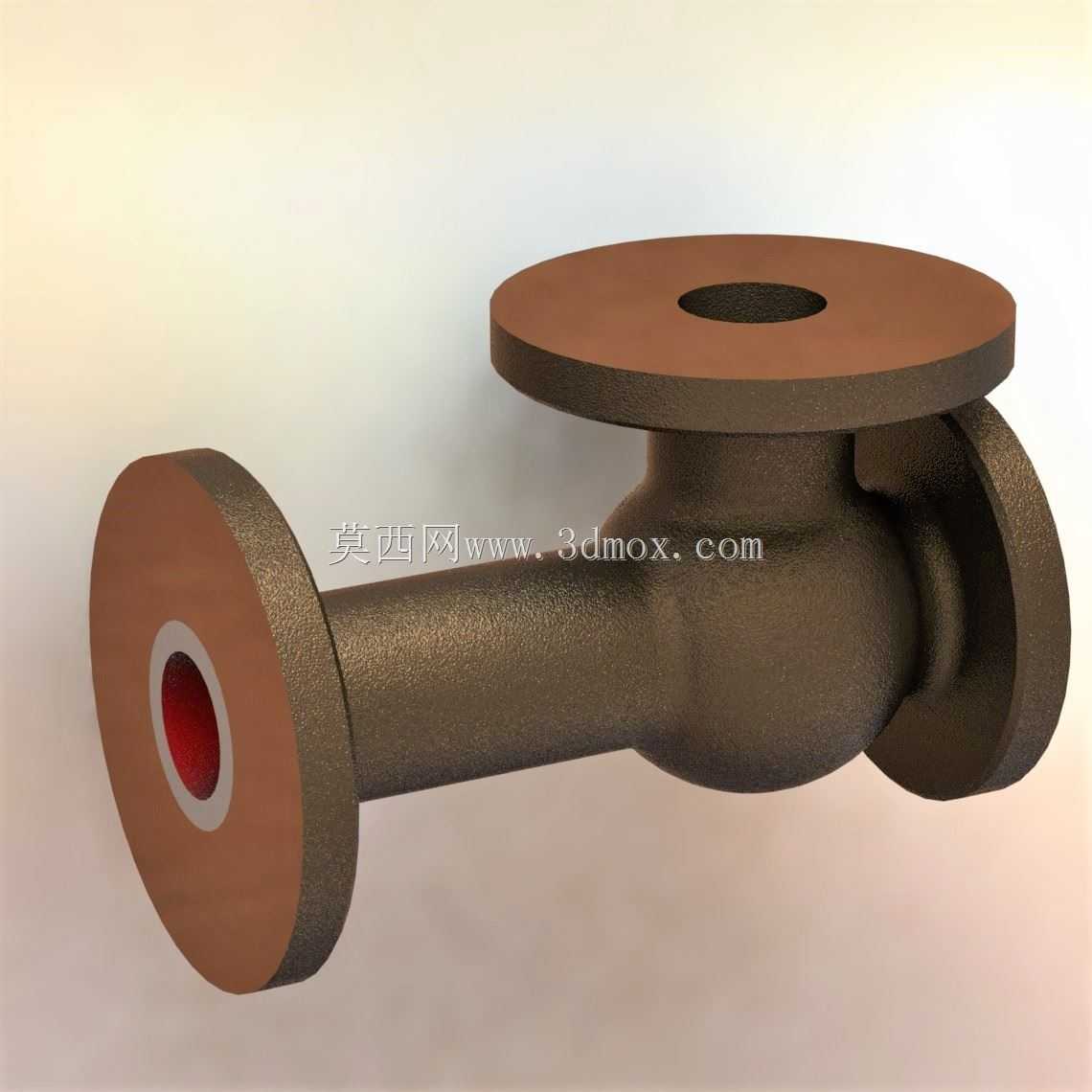

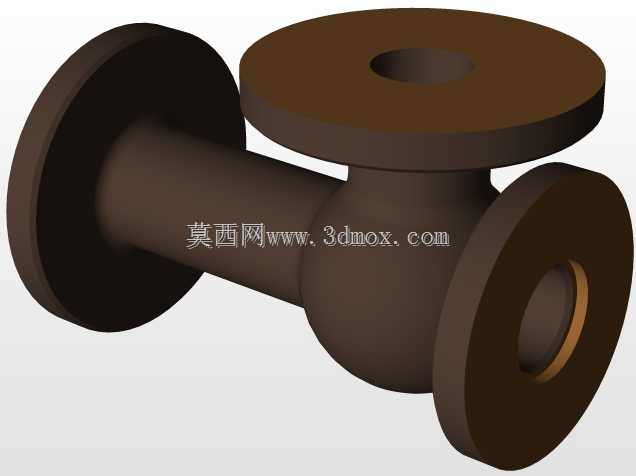

这款三通式法兰截止阀的三维结构，主要面向工业流体管路的分流、合流以及流向切换场景，在化工循环水系统、暖通空调管网、低压蒸汽输送支线、市政给排水支管等工况中应用广泛，可替代多个两通阀组完成管路的流向调控，减少管路接头数量，降低系统泄漏风险。从实际使用功能来看，该阀通过内部启闭件的升降动作，既可以实现三个连通端口之间的介质通断控制，也能根据管路布局需求完成介质流向的切换，适配水、低压蒸汽、无腐蚀性油品等常规流体介质的输送管控，公称压力适配常规中低压管路工况，适用介质温度范围覆盖常规工业环境的通用需求。设计过程中优先考虑了安装维护的便捷性，三个连接端均采用标准法兰结构，法兰端面的密封槽、螺栓孔位完全匹配对应通径的管路法兰标准，安装时无需额外加工转接件，直接通过螺栓紧固配合密封垫片即可完成管路对接，后期维护拆卸时也无需大范围拆解周边管路，可直接将阀体从法兰连接段拆下检修。阀体主体采用三通式腔体结构，介质流通通道做了圆弧过渡处理，避免直角结构造成的介质流阻陡增，同时减少介质内杂质在腔体内的淤积死角；启闭件的密封面采用锥面配合结构，相比平面密封具备更好的对中补偿能力，在长期启闭磨损后仍能保持可靠的密封性能，降低内漏概率。从安装边界来看，三个法兰端面的中心距、法兰外圆尺寸、螺栓孔分布圆直径均严格遵循对应通径的法兰连接标准，阀体的整体外轮廓尺寸充分考虑了管路安装的操作空间，手轮安装位置预留了足够的操作间隙，不会出现安装后与周边管路、支架发生干涉的问题；阀体壁厚根据公称压力等级做了等强度设计，在介质流通拐角处做了局部加厚处理，抵消介质冲蚀和应力集中带来的强度风险，同时避免不必要的材料冗余，控制阀体整体重量。建模过程中对法兰密封面的粗糙度要求、螺栓孔的位置度公差、腔体流通面的铸造拔模斜度都做了对应结构体现，可直接用于铸造工艺的模具设计参考，也能用于管路系统的装配干涉校验、管路阻力模拟计算，为现场安装布局提供精准的三维尺寸依据。
