角式手动排水截止阀结构设计

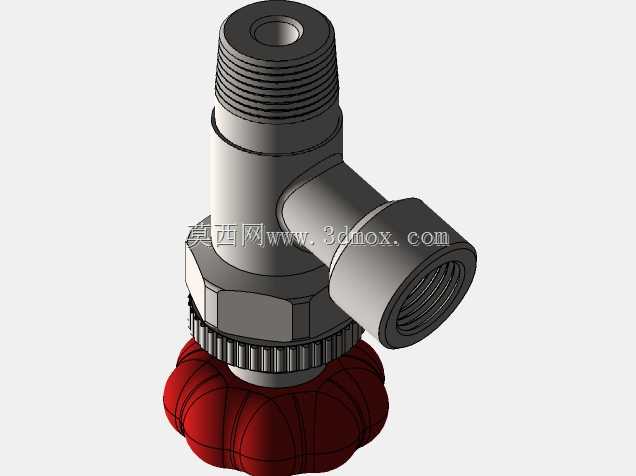

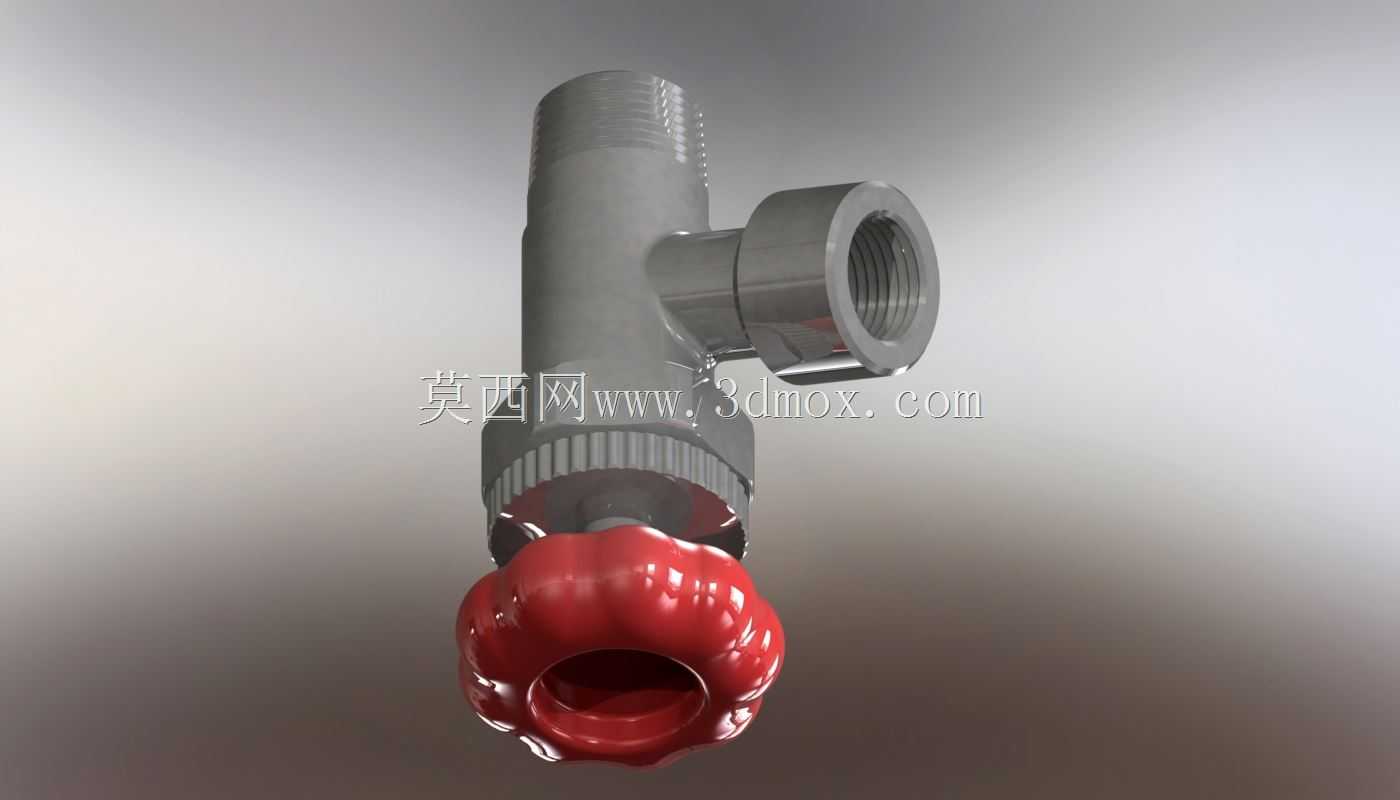

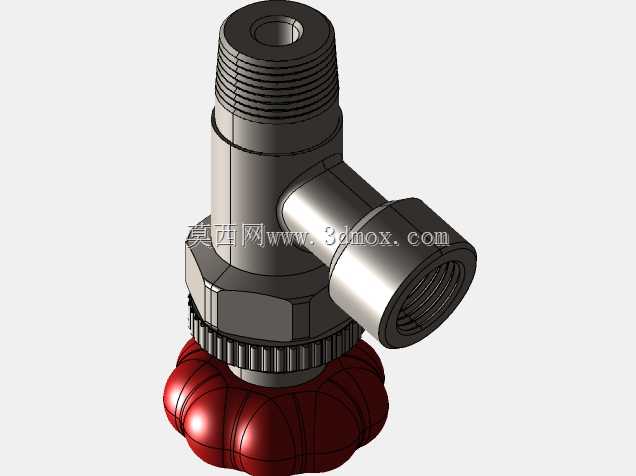

这款角式结构的手动排水阀，主要应用在低压流体输送管路的末端或低点位置，承担管路余水排放、泄压排空的功能，常见于建筑给排水系统、小型工业循环水回路、暖通设备支路、家用供水支路等场景，在设备检修、冬季防冻排空、管路压力泄放作业中是必不可少的管路控制元件。从结构设计逻辑来看，采用90度角式进出水布局，进水端为外螺纹直连结构，可直接拧入管路预留的内螺纹接口，出水端为内螺纹接口，既可以外接引流软管将排放水导至指定位置，也可以直接敞口排放，这种角式布局相比直通式阀件更适合安装在管路转角、空间局促的管壁位置，不需要额外加装弯头转接，能有效减少管路接头数量，降低泄漏点风险。操作端采用花型红色手轮，手轮表面做了凹凸防滑筋设计，即使手上沾有水渍、油污也能稳定施力，手轮与阀杆的连接采用嵌装式结构，避免长期操作后手轮松动滑脱，手轮下方设置了滚花式调节压帽，可在阀杆密封件出现轻微渗漏时，通过微调压帽压紧密封填料，不需要整体拆解阀件就能完成密封维护，大幅降低日常运维的工作量。密封结构采用锥面硬密封加端面软密封的组合形式，阀瓣密封面做了研磨处理，在低压工况下能实现零泄漏截断，阀杆部位采用多层填料密封，可耐受0-80℃的常规水温，适配绝大多数民用给排水、工业冷却水的介质工况。安装边界方面，进水端外螺纹采用常规管螺纹规格，可适配市面上绝大多数标准水暖管路、工业低压流体管路的接口尺寸，阀件整体轴向长度控制在紧凑范围内，安装时不需要预留过大的操作空间，手轮的旋转半径经过优化，即使贴墙安装也能完成全开全关的操作行程，不会出现手轮磕碰墙面无法转动的问题。从流体通道设计来看，阀腔内部做了圆弧过渡处理，没有直角死区，排放流体时不会在阀腔内残留杂质，长期使用也不会出现积垢卡涩阀瓣的问题，进水端的流道做了缩径稳压设计，开启排放时不会因为管路压力突然释放造成水流喷溅，出水端的内螺纹接口做了倒角导向，外接软管或接头时更容易对准安装。
