法兰连接式DN50安全泄压阀结构设计

这款DN50规格的安全泄压装置，主要面向公称通径50mm的工业流体管路系统做超压保护使用，在化工流体输送、中小型空压站支路、民用给排水承压管网、小型锅炉配套管路等场景中都能适配。日常工况下，阀瓣依靠内置弹性元件的预紧力贴合密封面，将管路上下游完全截断，保证介质正常输送无泄漏；当管路内部压力超过预设的安全阈值时，介质作用力会克服预紧力顶开阀瓣，快速将超压部分的介质泄放，待管路压力回落至正常工作区间后，阀瓣会自动回位密封，避免压力持续升高引发管路爆裂、设备损坏等安全事故。

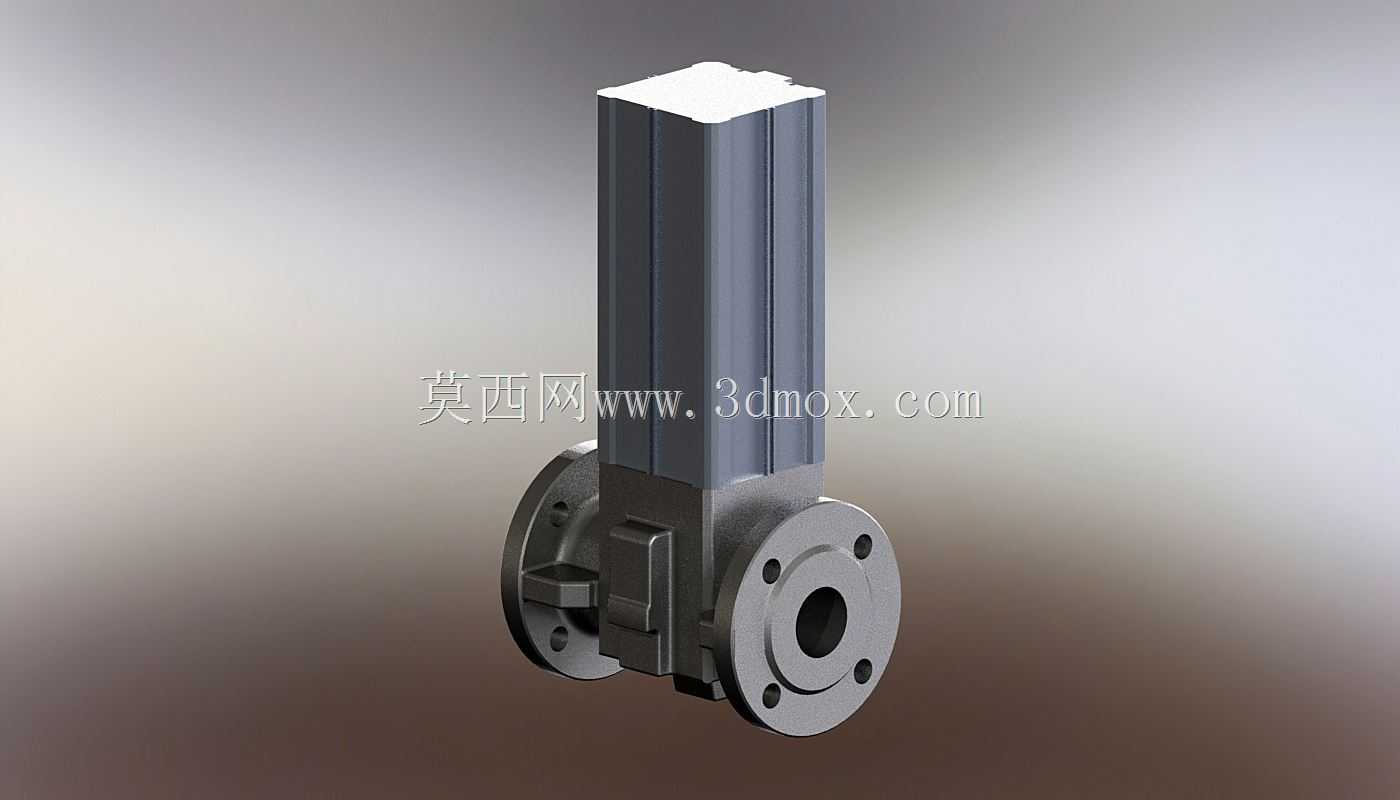

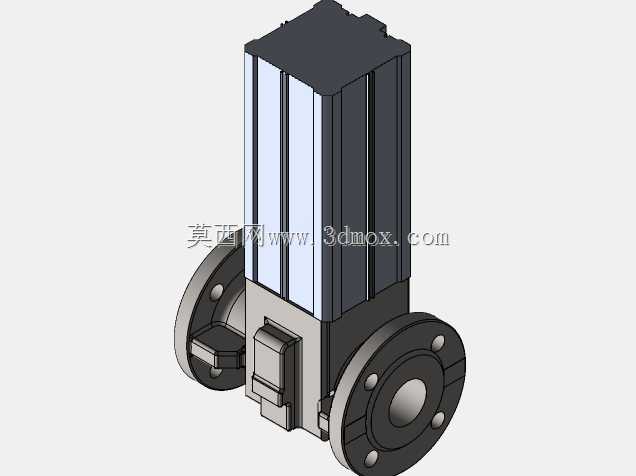

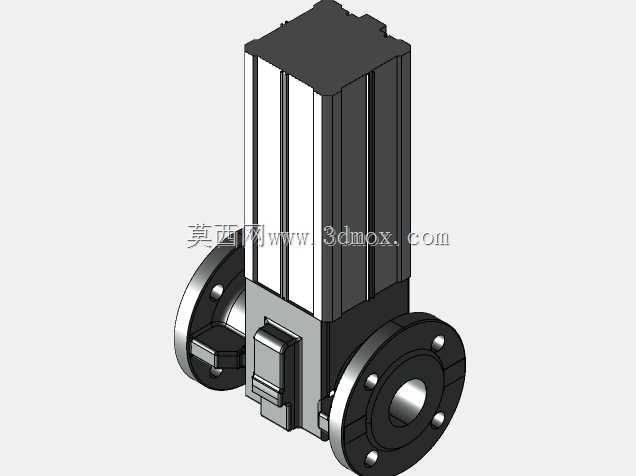

从结构设计逻辑来看，整体采用立式直动式结构布局，执行机构部分设置在阀体正上方，和下部流道保持同轴，这种布局能让介质压力直接作用在阀瓣密封面的中心区域，减少偏载带来的密封面磨损，同时缩短阀瓣的动作行程，提升泄压响应速度。下部阀体采用双侧法兰连接结构，法兰端面按照对应压力等级的标准加工密封槽与螺栓孔，安装时可直接和同通径的管路法兰对接，通过螺栓紧固配合密封垫片即可完成固定，无需额外加工焊接接口，适配现有标准管路的安装改造需求。

建模过程中，对安装边界做了精准的尺寸约束：两侧法兰端面的间距、法兰螺栓孔的中心圆直径、上部执行机构的外轮廓尺寸、阀杆的行程空间都做了对应校核，保证模型导入管路装配体后不会和周边的管路支架、相邻阀件产生干涉。执行机构的外壳采用棱柱式外形设计，相比圆柱形外壳更便于安装时的扳手夹持，也能在多阀并排布置时减少相邻设备的间隙占用。流道部分采用平滑过渡的流线型设计，减少介质泄放时的流阻，避免泄压过程中产生过大的振动与噪音。密封面的配合精度在建模时做了公差预留，可根据实际使用的介质特性，选配橡胶、硬质合金等不同材质的密封副，适配水、压缩空气、低粘度油品等多种介质的使用需求。
