DN50PN16法兰式管道流量指示器

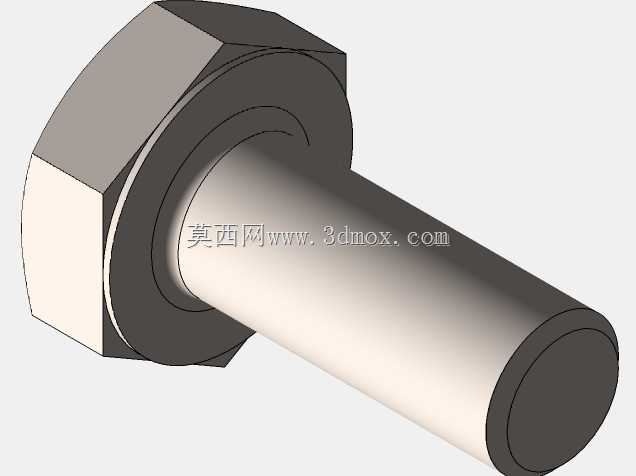

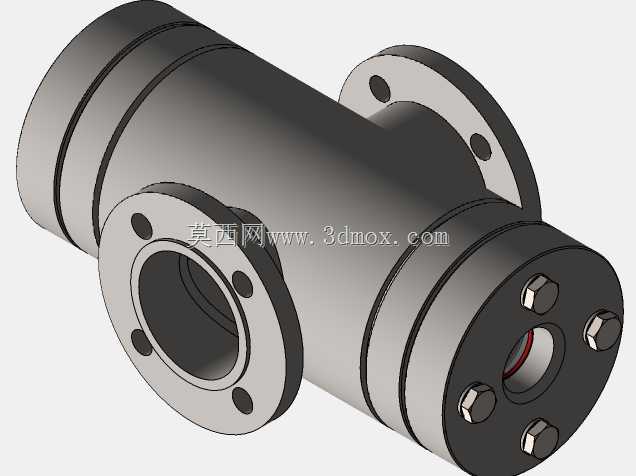

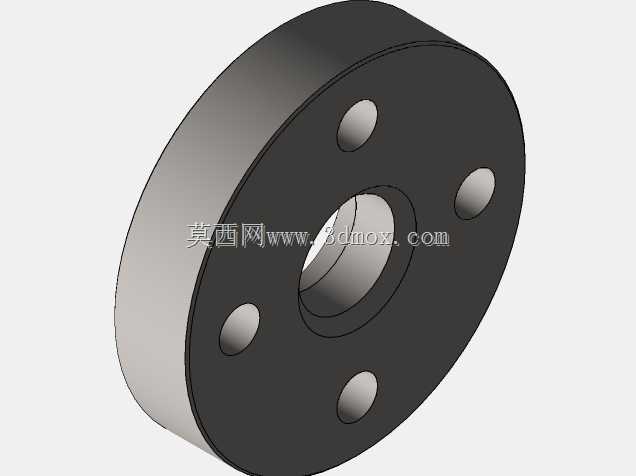

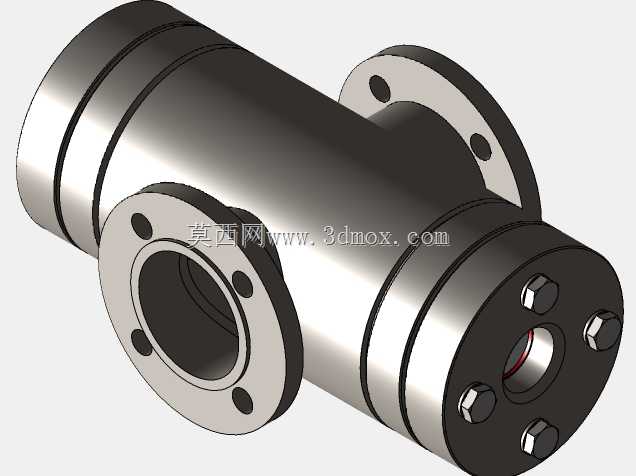

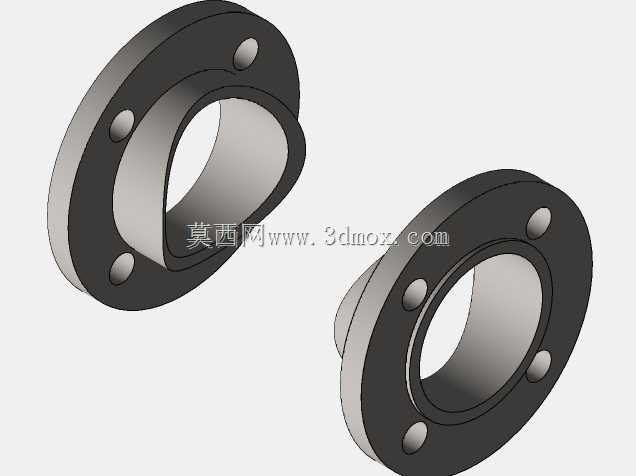

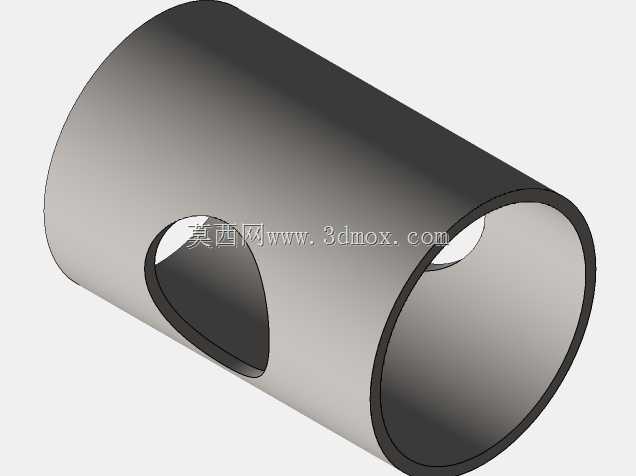

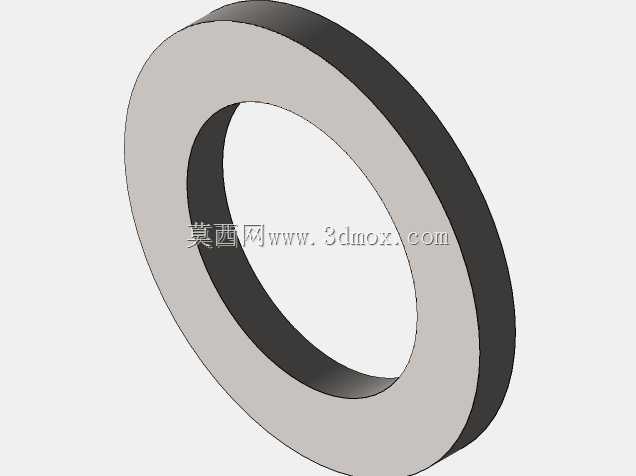

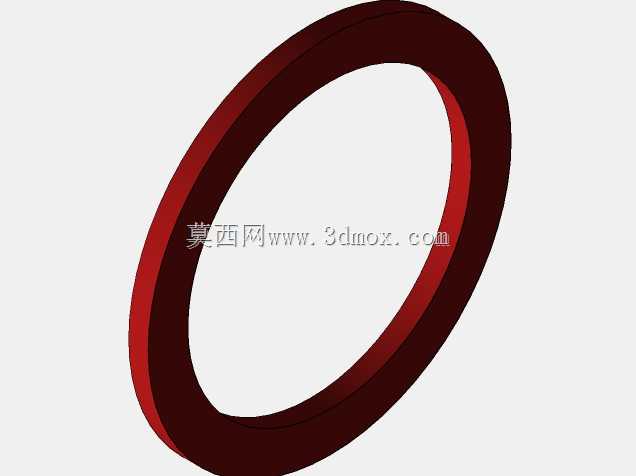

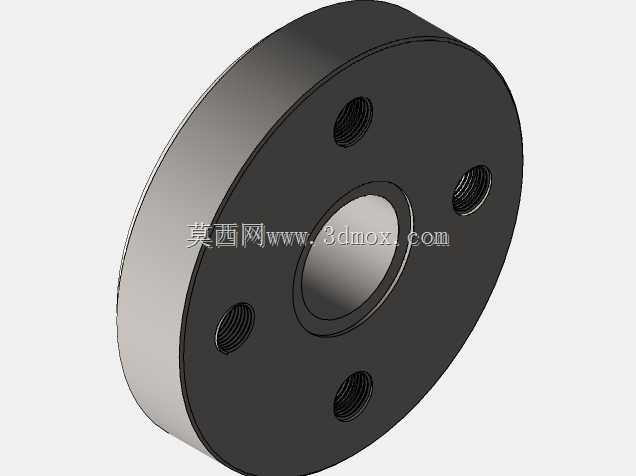

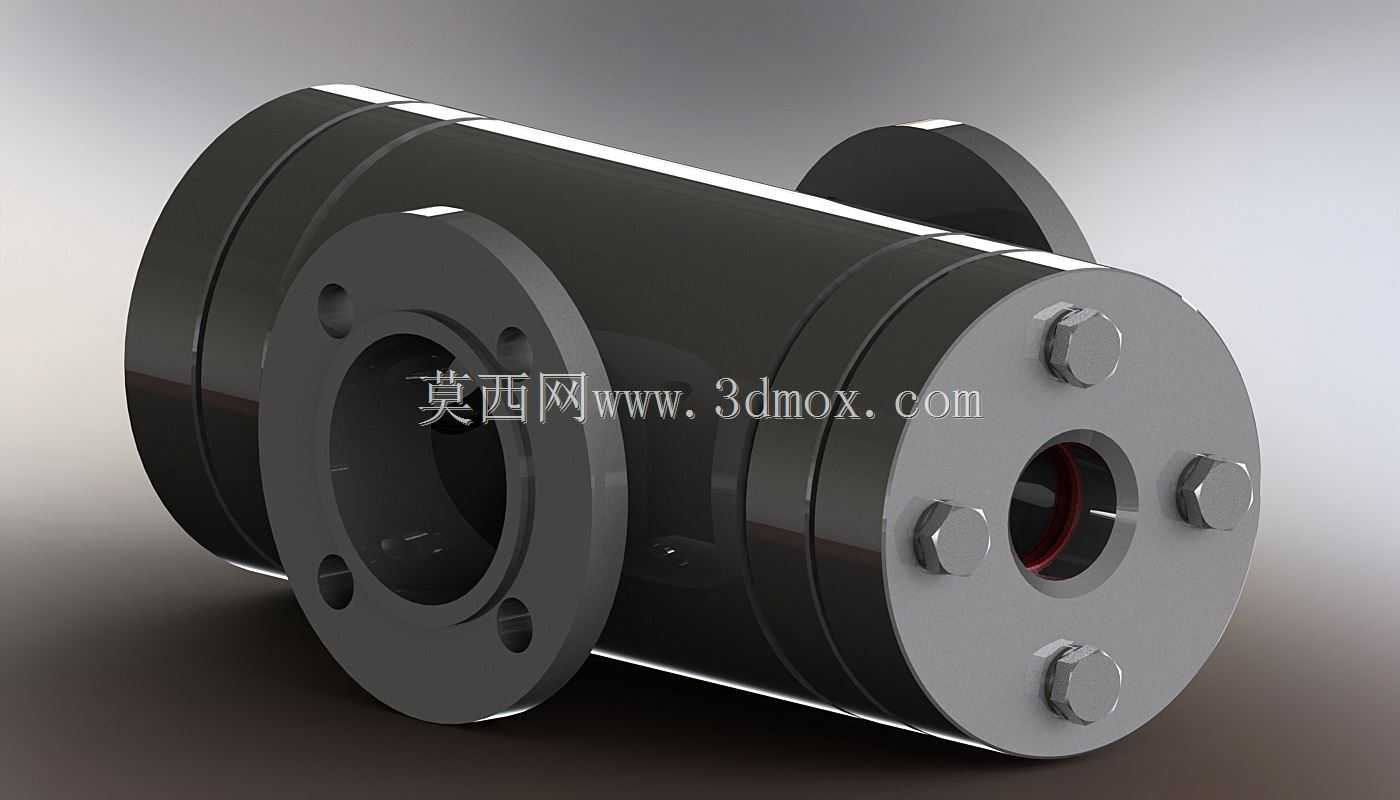

在工业流体输送管路系统中，这类公称通径DN50、公称压力PN16的流量指示器，是管路可视化监测的核心元件，常被布置在泵出口、换热设备进出口、过滤装置前后端等关键节点，帮助运维人员直观判断管内流体的流动状态，避免因断流、流量异常引发的设备干烧、工艺参数失控等问题。不同于普通的流量传感元件，该结构采用直通式法兰连接设计，主体为圆柱形筒体结构，两端法兰的螺栓孔位严格匹配PN16压力等级下DN50管径的法兰安装标准，安装时无需额外加工转接件，可直接与同规格的工业管道法兰对接，侧向预留的接口可根据实际工况选择接旁通管路或者安装传感元件，适配不同工艺段的监测需求。从结构设计逻辑来看，该指示器的筒体采用等径流道设计，尽可能降低流体经过时的压损，避免对管路整体的输送效率造成影响；端部采用螺栓紧固的透明视窗密封结构，视窗与筒体之间设置密封槽，可在1.6MPa的工作压力下保证密封可靠性，杜绝流体渗漏风险，同时透明视窗采用耐冲击的透明材质，可耐受常规工业流体的腐蚀，清晰观测到管内流体的流动状态，部分工况下还可通过视窗观察流体的颜色、杂质含量，辅助判断工艺运行状态。在安装边界上，该指示器的整体长度控制在同管径法兰对接的常规预留尺寸范围内，安装时不需要额外调整管路间距，两端法兰的密封面采用突面结构，适配常用的非金属平垫片、缠绕垫片等密封元件，现场安装时只需按照法兰紧固的对角拧紧顺序操作即可完成密封。实际应用场景覆盖化工循环水系统、暖通空调管路、润滑油输送管路、小型工艺流体输送管线等多个领域，相比电子式流量开关，这类机械式视流结构不需要外接电源，不存在信号干扰、电气元件失效的问题，在易燃易爆、强电磁干扰的工况下也能稳定工作，运维人员巡检时可直接通过目视判断流量状态，不需要额外读取仪表数据，大幅降低日常巡检的工作量。建模过程中严格遵循法兰连接的尺寸规范，所有螺栓孔的位置度、密封面的平面度、筒体流道的同轴度都按照工业管路元件的公差要求进行还原，端部的紧固螺栓采用标准外六角紧固件，可直接调用标准件库替换，方便设计人员在做管路布置时直接调用装配，不需要重新绘制法兰对接尺寸，能有效提升管路三维布局的设计效率。
