DN50法兰式可视流量指示器结构

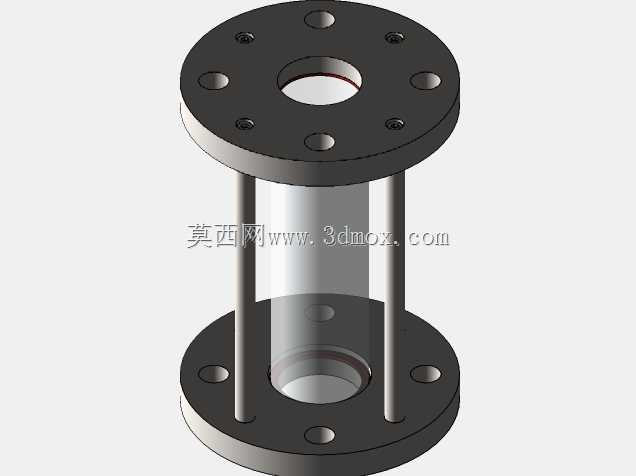

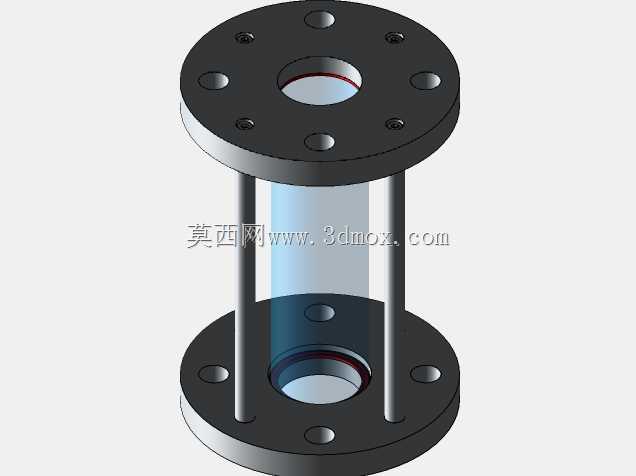

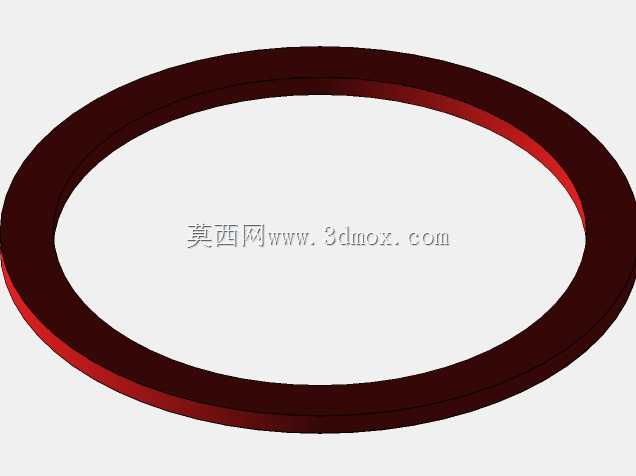

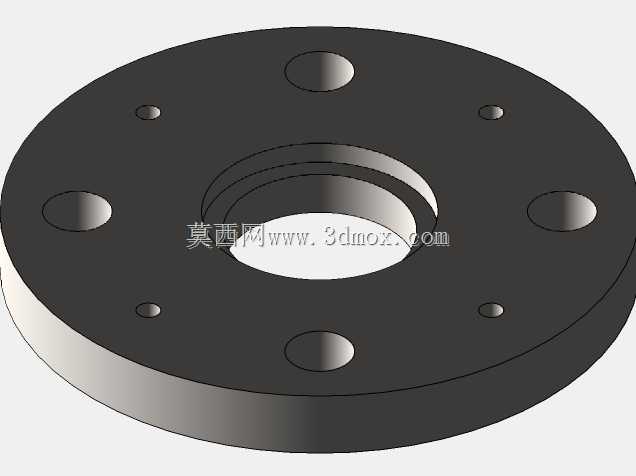

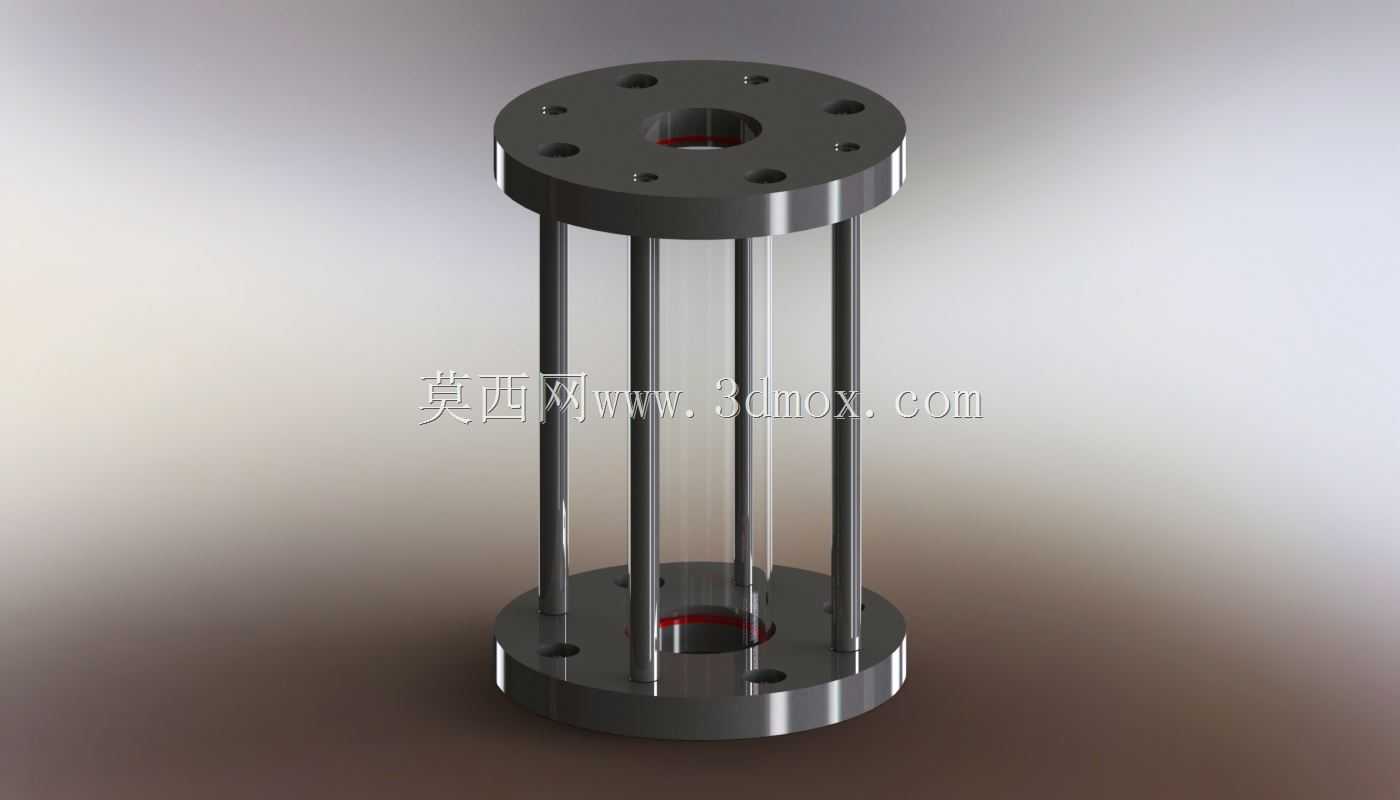

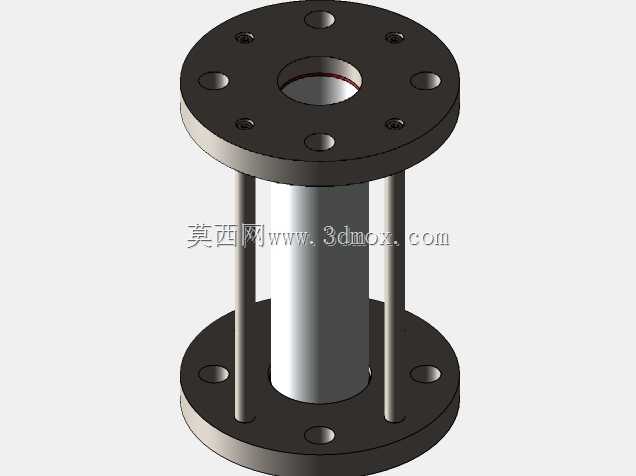

这款DN50规格的流量指示器，主要应用在中小口径工业流体管路中，多用于化工、水处理、食品加工等需要直观观测管内流体流动状态的工况场景，安装在管路关键节点位置，能让运维人员无需拆解管路就直接判断介质是否正常流动、是否存在气堵或者杂质淤积的情况，相比电子式流量监测元件，这种纯机械结构的可视指示器不需要外接电源，不存在信号干扰问题，在强电磁干扰的车间环境里可靠性更高。从结构设计来看，上下两端采用标准法兰连接结构，法兰盘上的螺栓孔位完全匹配DN50公称通径对应的管路法兰安装尺寸，安装时直接和管路法兰对齐加密封垫后穿螺栓紧固即可，不需要额外做转接适配，能直接融入现有标准管路系统。中间的观测腔体采用多根金属拉杆拉紧上下法兰的结构，透明观测段夹在上下法兰之间，密封靠法兰端面的密封槽配合密封圈实现，这种拉杆式结构相比整体式筒体，既保证了足够的结构强度承受管路内的常规工作压力，又能最大化透明观测区域的可视范围，站在管路侧面不同角度都能清晰看到内部流体的状态。设计的时候特意把拉杆均匀分布在法兰圆周位置，避开了正面的观测视线，同时拉杆的直径经过强度校核，能承受管路工作时的轴向拉力，不会因为长期受压出现拉杆变形导致密封泄漏的问题。上下法兰和流体接触的流道做了平滑过渡处理，没有突兀的台阶或者死角，避免介质在指示器内部残留淤积，尤其是输送带有少量颗粒的介质时，不会因为结构死角造成堵塞。透明观测段的材质选型预留了足够的壁厚，既能承受管路的工作压力，又具备一定的抗冲击性能，避免管路里的异物飞溅击坏观测窗。安装边界上，这款指示器的整体轴向长度适配常规管路的安装间距，不需要额外调整管路的排布位置，法兰端面的密封槽尺寸适配标准的橡胶或者四氟密封垫，现场安装时不需要单独定制密封件。实际使用中，这种指示器常和截止阀、止回阀搭配安装，在泵出口、换热设备进出口这些关键位置，能第一时间发现管路断流、介质倒流等异常情况，给现场运维提供最直接的视觉判断依据，避免因为流量异常没及时发现导致后续设备损坏或者生产中断。
