带电动执行机构法兰式DN50电动球阀

这款DN50规格的电动球阀，核心适配公称通径50mm的工业流体管路，采用法兰连接结构，安装时可直接与同通径的法兰管路配对，通过螺栓紧固即可完成装配，法兰盘上的螺栓孔位完全匹配对应压力等级的管路法兰标准，无需额外加工转接件，能大幅缩短现场安装的工时。在实际工业场景中，这类阀门常被用在给排水、暖通循环、化工介质输送、小型工艺装置的流体管路上，替代传统手动球阀完成远程启闭操作，尤其适合安装在高空管架、密闭设备夹层、有毒有害介质管路等人员不便直接操作的位置，操作人员无需抵达阀门现场，仅通过电控信号就能完成管路通断控制。

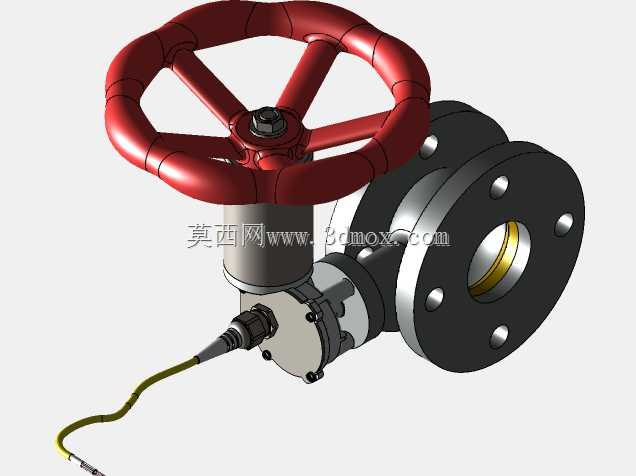

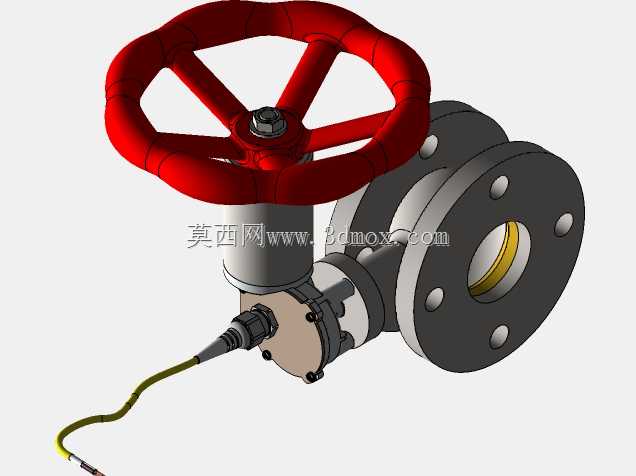

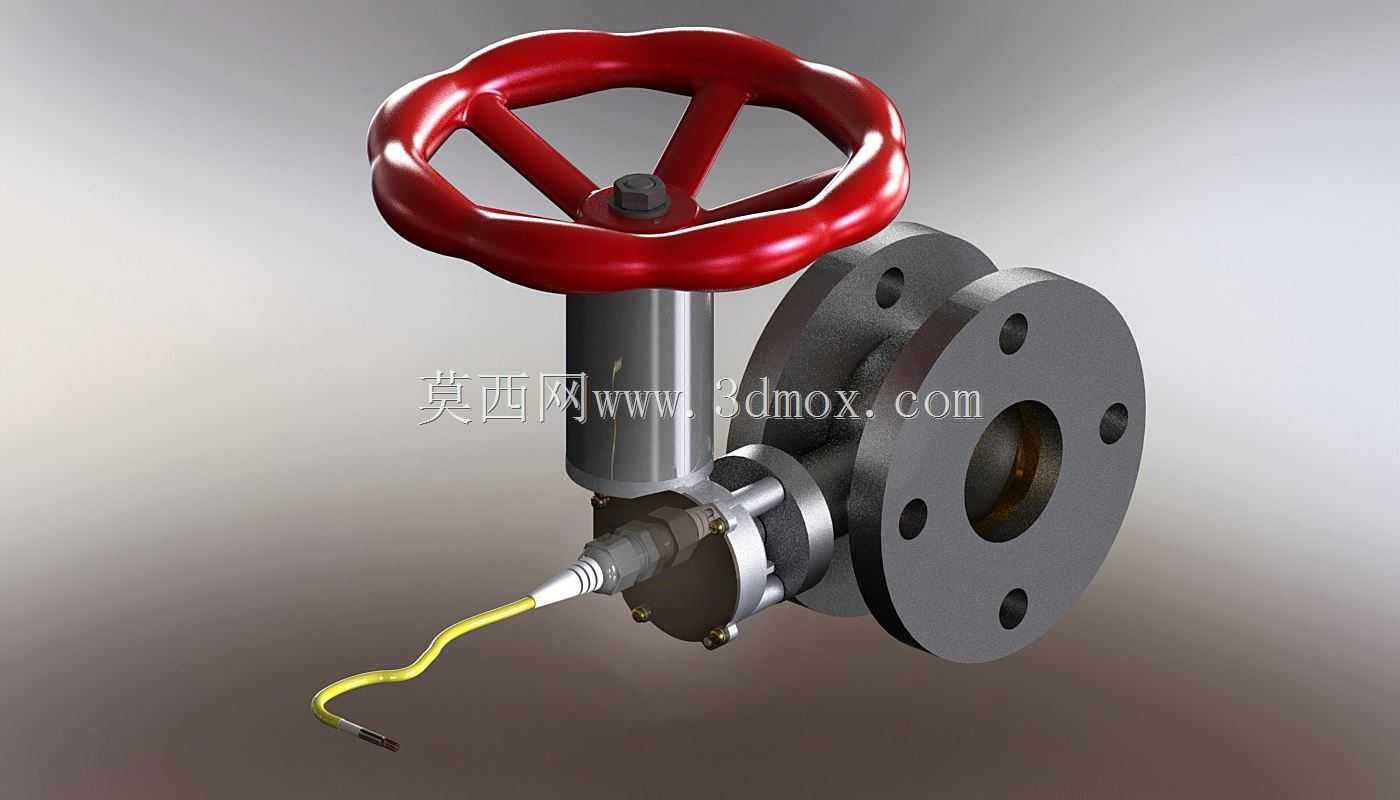

从结构设计来看，这款球阀将手动操作冗余与电动执行机构做了整合，顶部保留的红色手轮并非多余设计，而是在现场调试、电控系统断电、执行器故障的应急工况下，可直接通过手轮完成阀门启闭，避免管路失控引发的生产事故。执行器部分预留了标准电气接线接口，支持12V、24V、48V等多种常见直流供电规格，同时满足LAN总线通讯控制需求，可直接接入工厂的DCS控制系统或者现场总线网络，实现开度反馈、远程状态监控的功能，防爆版本的结构设计符合ATEX标准要求，可在存在易燃易爆气体的危险工况区域使用，比如油气储运车间、化工溶剂输送工段等场景。

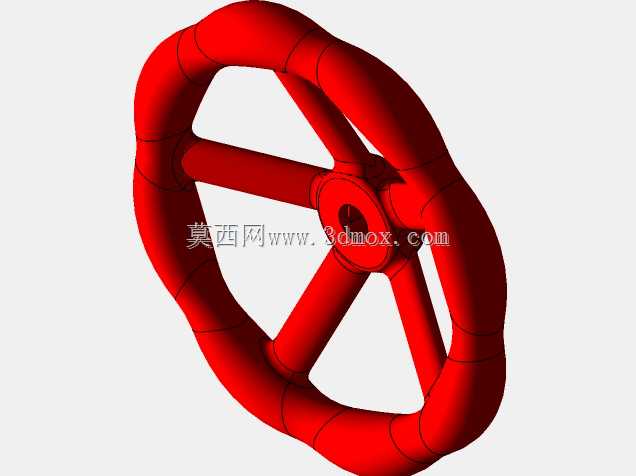

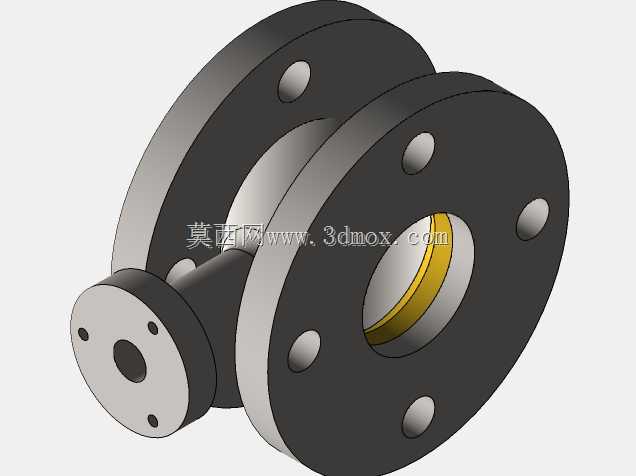

建模过程中，阀体部分采用了常规浮动球阀的结构逻辑，球体与密封阀座的配合间隙按照常规金属硬密封或者软密封的通用公差做了预留，执行器与阀体的连接支架做了加强筋处理，避免长期启闭过程中支架受扭矩作用产生形变。法兰端的密封面粗糙度、螺栓孔的位置度都按照对应压力等级的工业标准做了还原，手轮的轮辐做了圆弧过渡处理，符合手动操作时的人机工程要求，接线端的出线口做了防水密封结构的细节还原，能够直观呈现产品的实际装配关系。在做管路布局设计时，这款阀门的安装边界需要预留足够的操作空间，尤其是手轮侧和接线侧，要预留出手轮操作的转动空间以及线缆接线、维护的操作距离，避免安装后被周边管路或者设备构件遮挡，影响后期维护操作。
