带OTT水分离功能的卧式承压储罐

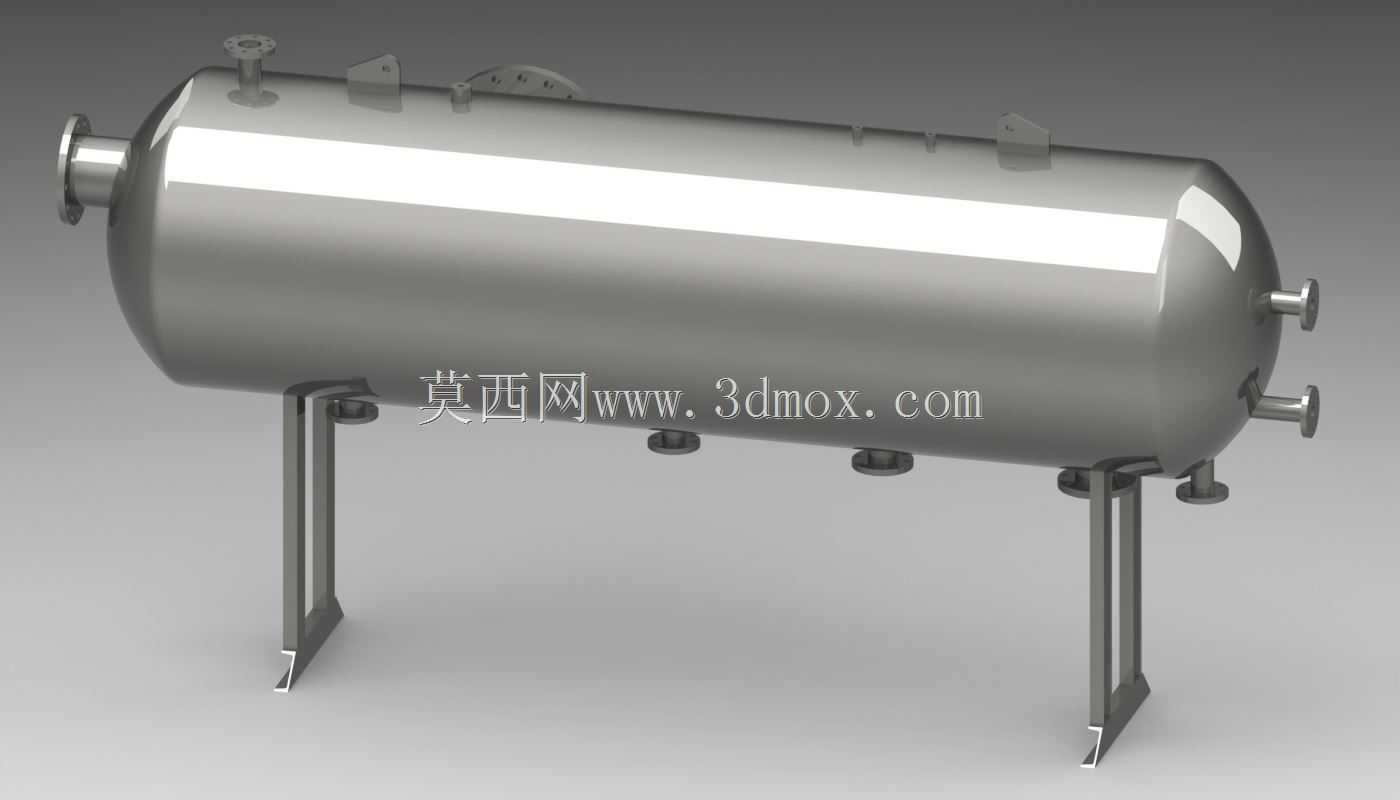

这款卧式承压罐体主要面向工业流体处理环节的气液分离、介质暂存需求，常见于压缩空气管网末端、蒸汽输送支路、中小型化工生产单元的预处理工段，可在额定承压范围内完成带液介质的存储与水分脱除，避免下游管路、用气设备出现积液锈蚀、水击损坏等问题。从结构设计来看，整体采用标准椭圆封头与圆柱形筒体焊接成型，相比平盖结构能更好分散承压状态下的应力集中，筒体上分布的多组接口分别对应介质进料、出料、排污、排气、仪表安装等功能，顶部预留的快开式人孔可满足定期内部检修、清理积污的操作需求，无需整体拆解管路即可完成维护作业。配套的OTT水分离结构集成在罐体内部，依托离心沉降、丝网捕集的复合原理，当带水介质以特定流速进入罐体后，首先通过导流结构形成旋流，密度较大的液态水在离心力作用下被甩向筒壁，沿壁面滑落至罐体底部的集液腔，剩余夹带细小液滴的气体经过上部的丝网捕集层时，液滴被丝网拦截聚结后下落，最终实现气水两相的高效分离，分离后的干燥介质从出口端输出，底部集液腔可通过排污阀定期排出积存的液体。安装层面，罐体采用两组对称式支腿支撑，支腿底部带地脚安装板，可直接通过膨胀螺栓固定在混凝土设备基础上，安装时需保证罐体水平度偏差在允许范围内，避免内部积液分布不均影响分离效率；筒体上的接口均采用标准法兰连接形式，可直接匹配同压力等级的工业管路，无需额外加工转换接头。设计过程中充分考虑了承压工况的强度要求，筒体壁厚、封头厚度、焊缝坡口形式均经过应力校核，支腿与筒体的连接位置增设了加强垫板，避免支撑位置局部应力过大导致筒体变形，罐体外部预留的吊耳结构可满足设备吊装转运的受力需求，吊装时可直接通过吊耳起吊，不会对筒体、接口造成额外载荷。实际选型应用时，可根据处理介质的流量、含液量调整内部丝网捕集层的填充密度，也可在仪表接口处加装压力变送器、液位传感器，配合自动排污阀实现无人值守的自动运行，适配不同工况的连续化生产需求。
