射击用XZ可调式枪托支撑休息架

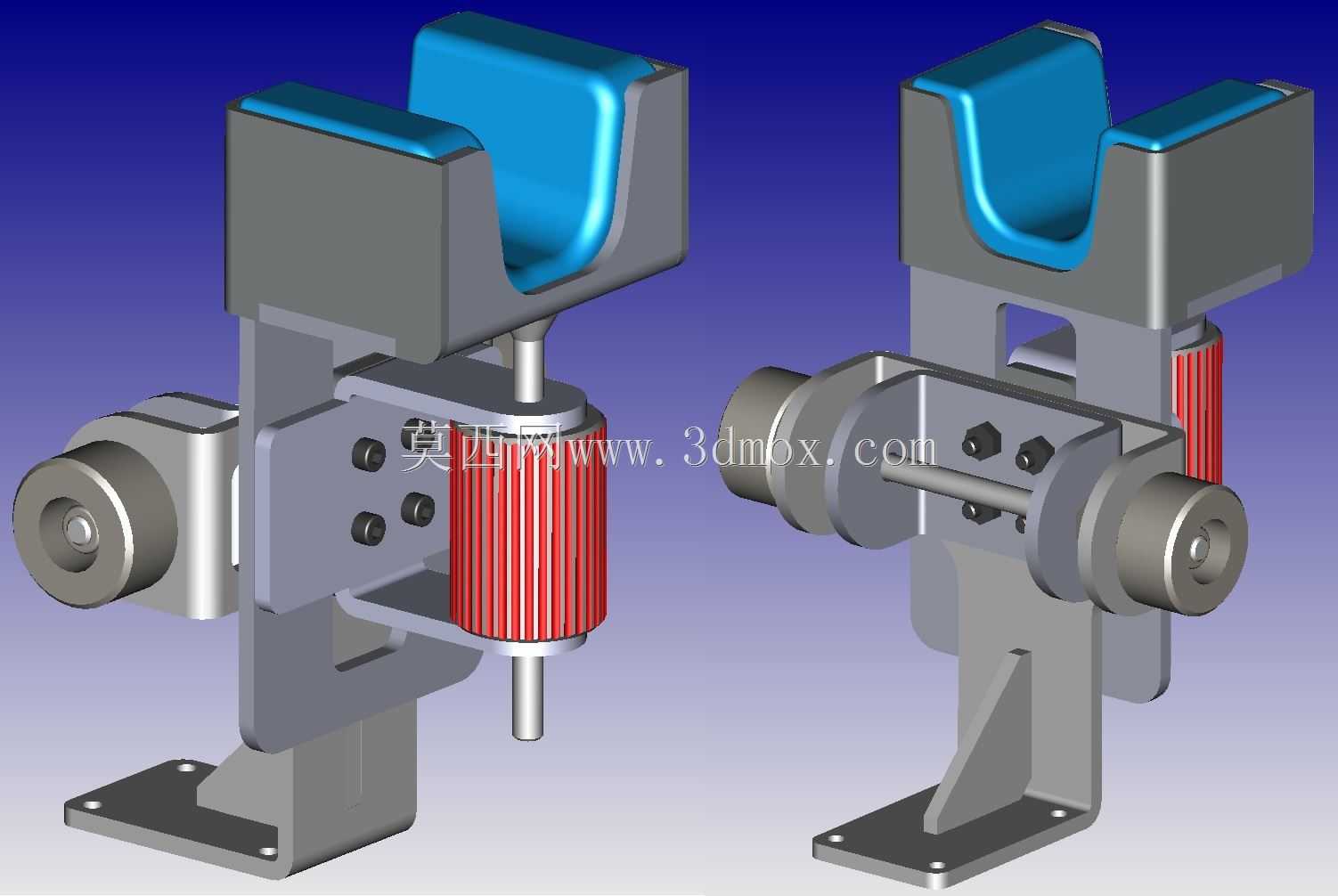

这款可调式支撑装置主要应用于射击训练、精度调校场景，作为步枪射击时的前部支撑构件使用，能够在长时间据枪瞄准过程中承托枪身前部，抵消射手手部的微小抖动，提升射击稳定性，同时降低射手长时间保持据枪姿态的肌肉疲劳度。装置采用XZ双轴可调的结构设计，水平X向可适配不同宽度规格的步枪护木，垂直Z向可根据射手据枪高度、瞄准基线差异快速调整支撑高度，调整到位后通过侧部的锁紧旋钮完成位置固定，避免射击过程中支撑位出现滑移。支撑接触部位采用U型托槽结构，托槽内侧预留了垫片更换空间，可根据不同枪身护木的外形、材质更换对应硬度的垫片，既可以避免硬质托槽刮蹭枪身表面涂层，也能通过调整垫片厚度改变托槽与枪身的配合间隙，获得最优的滑动阻尼感，方便射手在小范围内快速调整枪身指向。主体承载结构采用5mm厚度的低碳钢板经激光切割成型，板材切割后直接弯折焊接为整体支架，无需额外的铸造或铣削加工工序，加工成本低且结构刚性充足，能够承受常规射击时产生的后坐力冲击，不会出现支架形变导致的支撑点偏移。底部采用带安装孔的平板式底座，可通过螺栓直接固定在射击台台面，也可搭配配重块使用，底座安装孔位采用通用的长圆孔设计，允许安装时存在一定的位置偏差，降低现场安装的对位难度。侧部的调节旋钮采用分体式设计，旋钮主体可通过3D打印制作，旋钮内部预留了标准M8螺母的安装位，装配时直接将标准螺母嵌入旋钮预制槽内即可与调节螺杆配合，无需在旋钮上加工内螺纹，既降低了小批量制作的加工难度，也方便后期螺纹磨损后快速更换标准螺母，降低维护成本。支架的托槽部位采用分体式装配结构，托块与下部升降杆之间通过销轴连接，允许托块存在小角度的俯仰摆动，能够自适应不同枪身的俯仰角度，避免硬接触导致的枪身卡位问题。整体结构没有复杂的曲面加工特征，所有金属构件均可通过常规的钣金切割、焊接工序完成制作，非金属调节件可通过桌面级3D打印设备生产，非常适合射击爱好者自行制作或小批量生产使用，结构的可调范围覆盖了主流民用步枪的护木尺寸与常规射击姿态的高度需求，无需针对单一枪型做定制化修改，通用适配性较强。
