5毫米钢板制XY可调式射架支撑结构

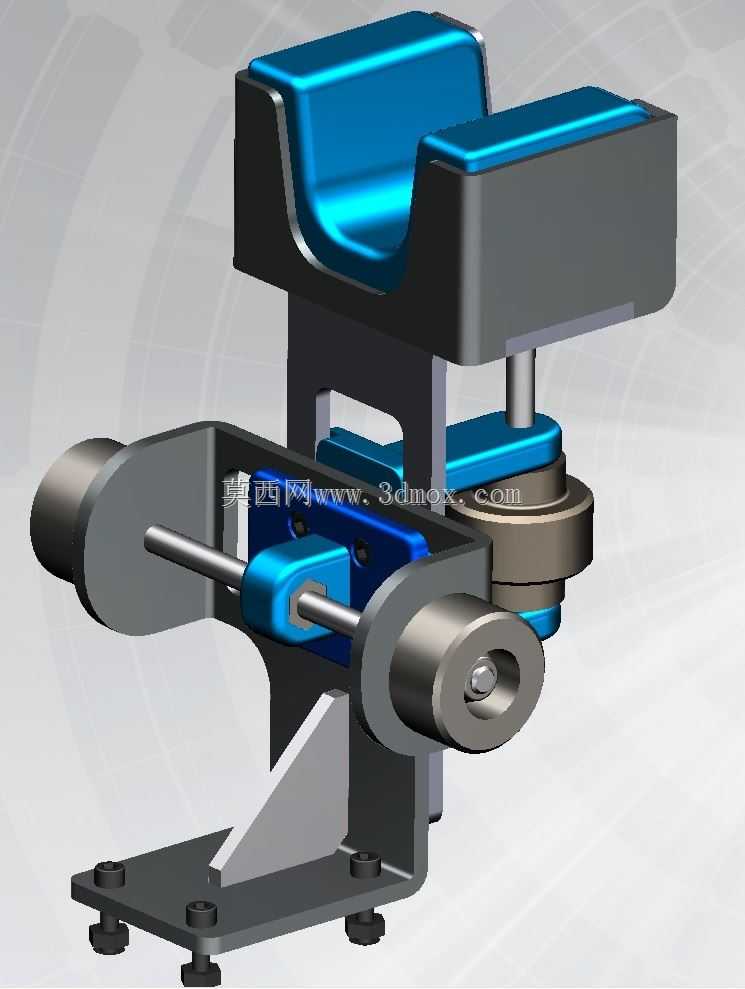

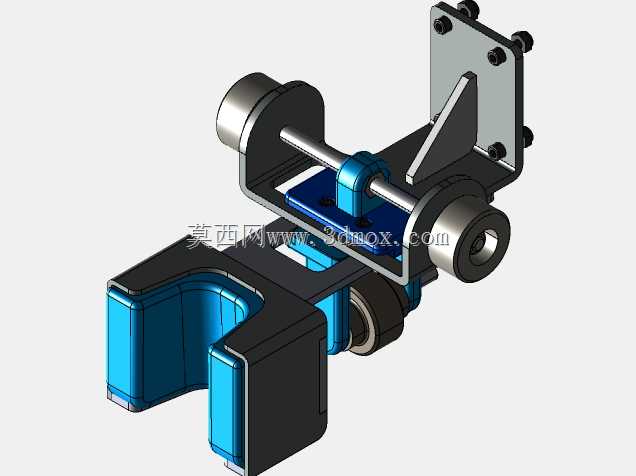

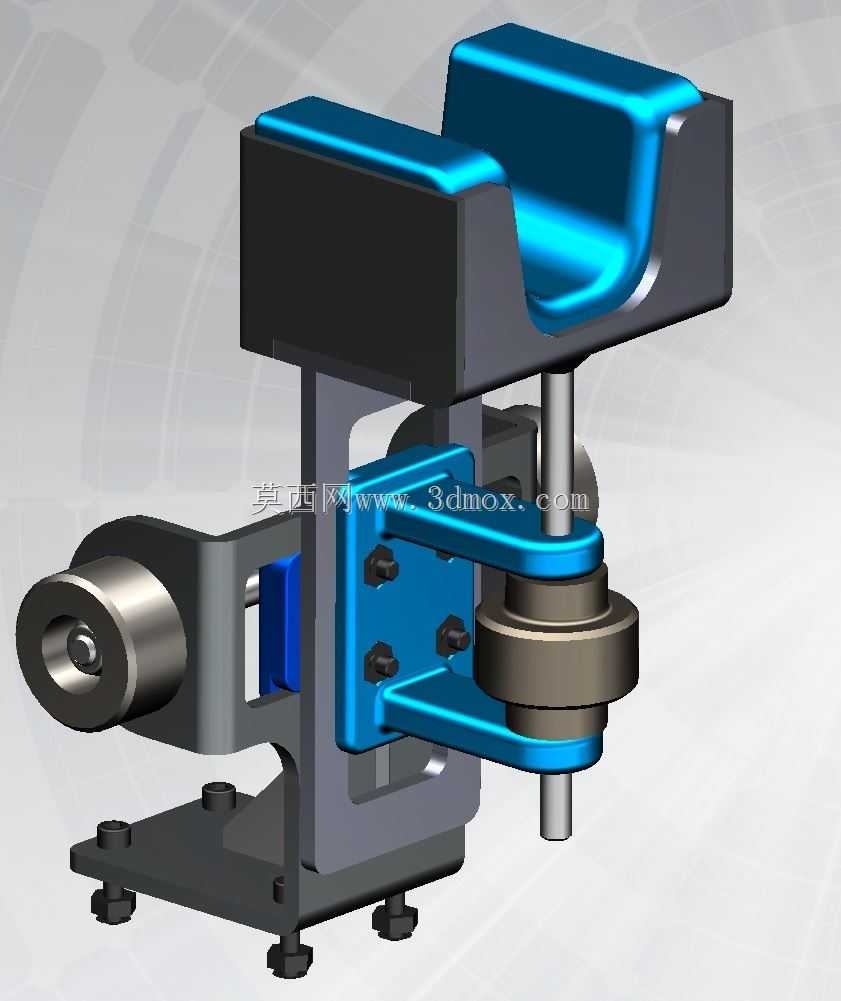

这款可调支撑结构在小尺寸零件加工、桌面级精密装夹场景中适配性极强，尤其适合小批量试制环节的工件定位需求，不少做精密小件加工、光学元件装夹的工位都会用到这类可调支撑结构，用来抵消装夹面的平面度误差，保证被支撑件的位置精度。主体承载部分采用5毫米厚度低碳钢板加工成型，材料本身的韧性与强度足以应对日常装夹的静载荷与小幅振动载荷，不会出现长期受力后的塑性变形问题。结构的XY向调节逻辑采用了滑轨配合锁紧的设计思路，横向与纵向的调节行程覆盖了小尺寸工件的常见装夹范围，调节到位后通过侧面的锁紧螺栓即可完成位置固定，不会在加工过程中出现位置偏移。上部的支撑托槽采用仿形内凹设计，与被支撑件的接触面积经过优化，既不会因为接触面积过小造成工件表面压痕，也不会因为接触面积过大影响工件的装夹定位，托槽表面做了钝化处理，没有尖锐棱角，避免装夹过程中刮伤工件表面。下部的安装底座预留了四个螺栓安装孔，孔位间距按照桌面级工装平台的标准槽距设计，可以直接固定在常规的光学平台、工装台板上，不需要额外加工转接板，安装边界控制得十分紧凑，不会占用过多台面上的操作空间。中间的升降调节轴采用光轴配合锁紧套的结构，高度调节时顺滑无卡滞，锁紧后轴向承载力满足常规装夹需求，不会出现下滑窜动的问题。侧部的微调机构可以实现支撑角度的小幅调整，适配被支撑件的微小倾斜角度，保证支撑面与工件完全贴合，避免点接触造成的支撑不稳。整个结构的连接部位都采用了标准紧固件，后期维护更换零件十分方便，不需要定制特殊规格的连接件，在长期使用后如果出现锁紧件磨损，直接更换同规格标准件即可恢复原有精度。设计时充分考虑了加工工艺性，所有钢板件都采用常规的激光切割加折弯工艺即可成型，不需要复杂的五轴加工，加工成本可控，适合小批量自制或者量产推广。在实际使用中，这类支撑结构不仅可以用于3D打印工件的后期加工定位，也可以用于小型检测工位的工件支撑，甚至在桌面级装配工位用来承托小型部件，适用场景覆盖了精密加工、装配、检测多个环节，结构本身没有冗余设计，所有部件都服务于可调支撑的核心功能，没有多余的装饰性结构，完全从工程实用角度出发完成结构设计，调节时的操作逻辑简单，一线操作人员不需要专门培训即可快速上手完成位置调整与锁紧。
