带防尘结构的手持终端设备外壳结构

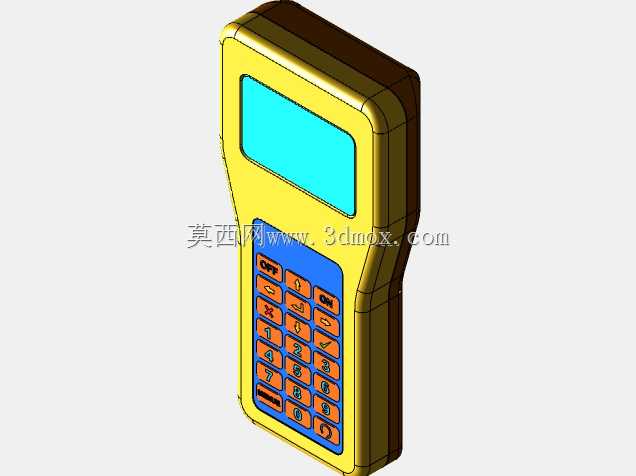

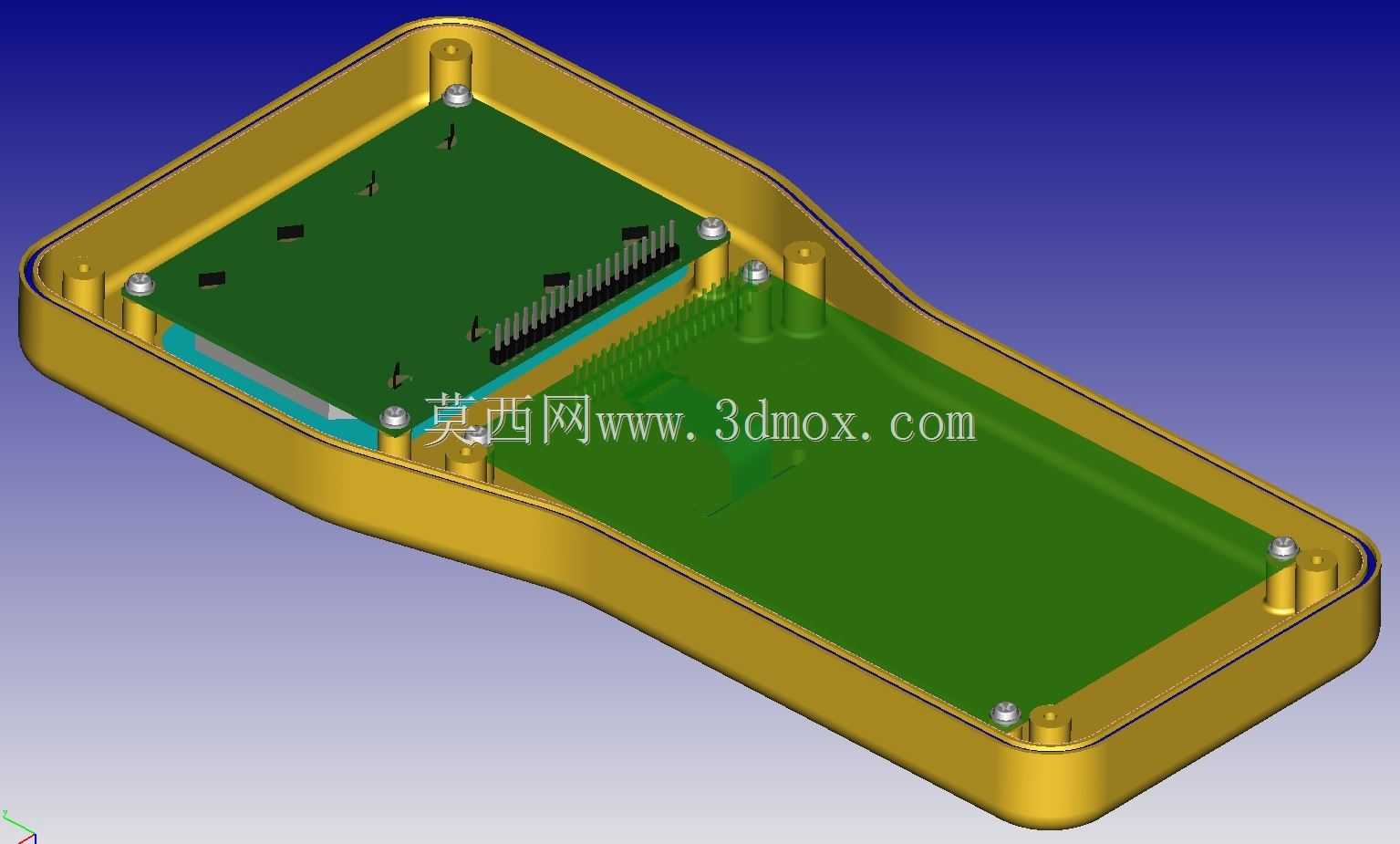

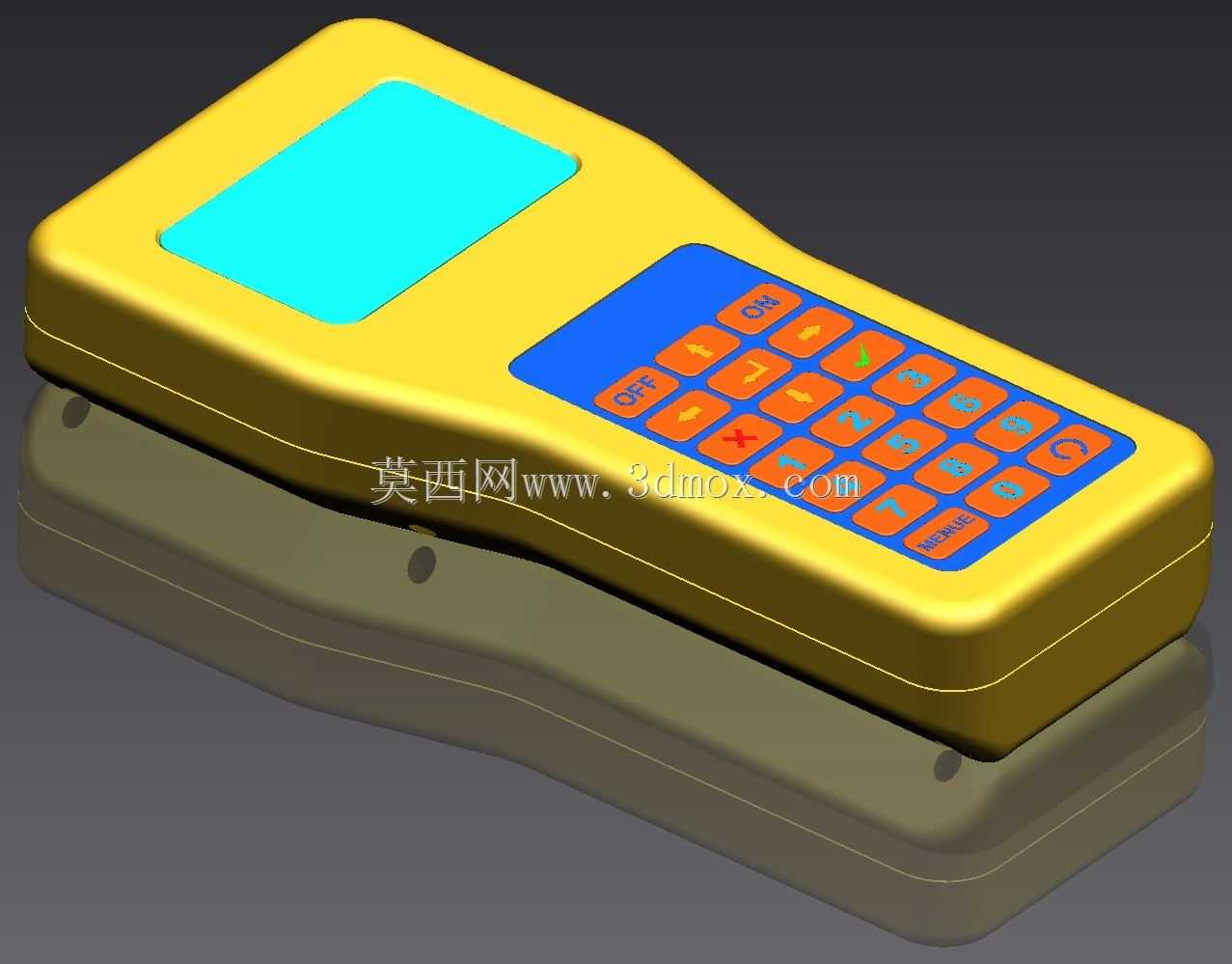

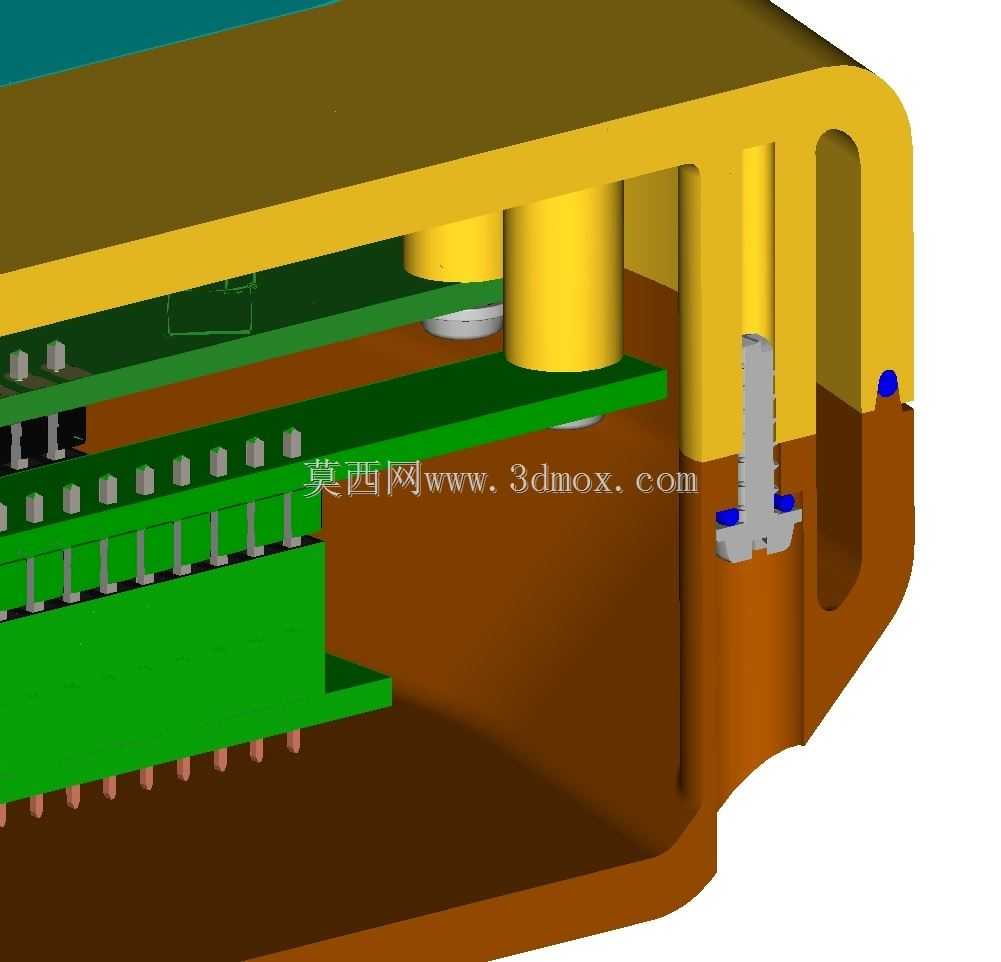

　　这款手持终端外壳的设计，首先围绕现场作业的高频使用场景展开，适配工业巡检、仓储盘点、现场数据采集这类需要单手握持操作的工况，外壳曲面弧度完全贴合成年人手掌自然握持的轮廓，边缘做了R3-R5的圆角过渡，避免长时间握持产生硌手的压痕，壳体壁厚控制在2.2mm，兼顾抗跌落冲击性能与整体重量控制，整机重量控制在180g以内，适配长时间单手持用的疲劳度要求。结构设计上，壳体内部预留了主PCB板的安装定位柱，定位柱高度4.5mm，柱端做了0.8mm的自攻螺丝导向孔，安装时不需要额外辅助定位，PCB板与壳体内壁之间预留1.2mm的间隙，用于排布板载连接线与贴片元件，避免装配时元件与壳壁干涉刮损。屏幕区域做了下沉式的LCD屏安装仓，

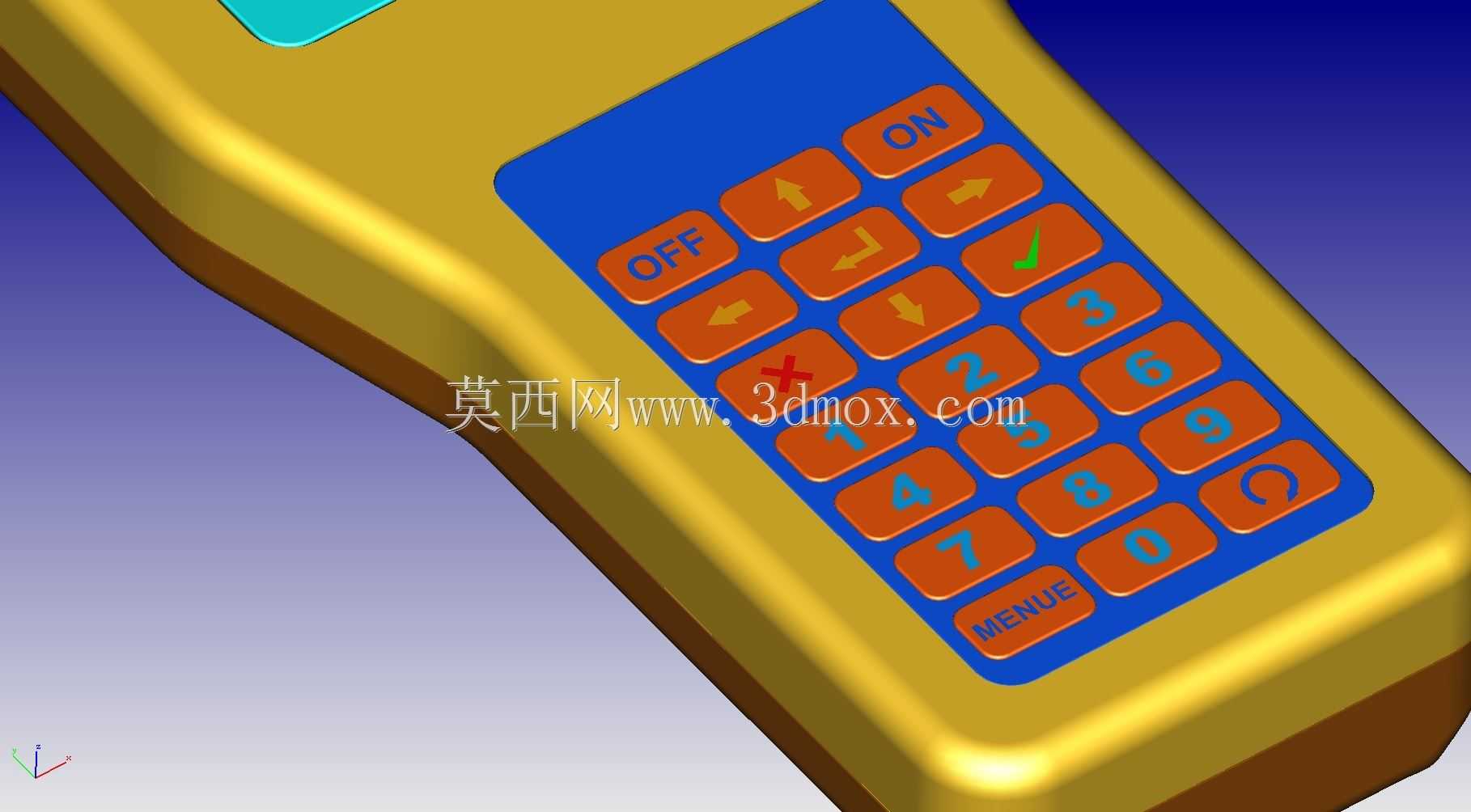

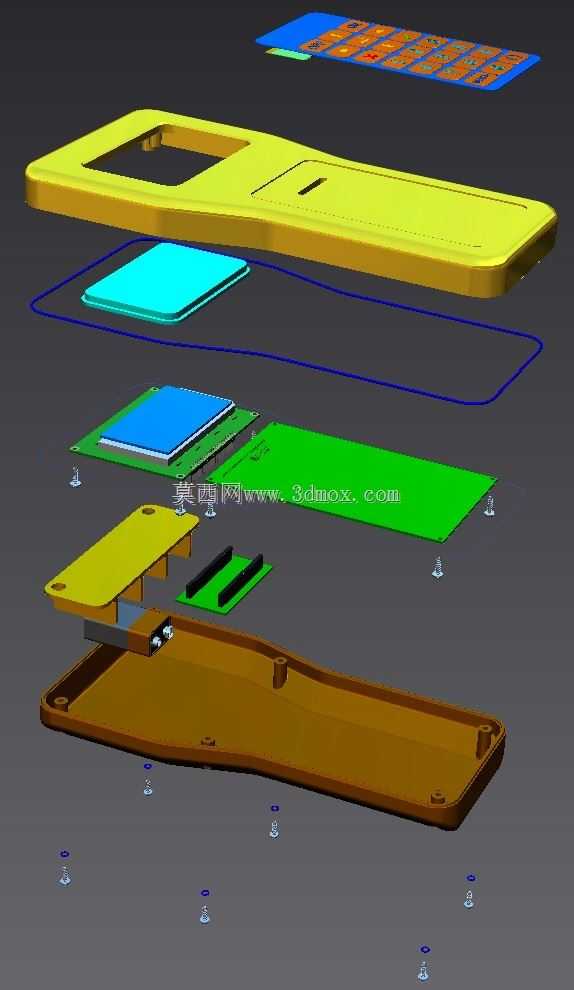

　　仓边比屏幕安装面高出0.5mm，搭配周边的防尘密封胶条安装槽，胶条槽宽度1.2mm、深度0.8mm，装配后可以实现IP54级的防尘防护，避免现场作业时粉尘、细屑进入屏幕与主板区域，影响设备触控显示与电路稳定性。按键区域采用一体化的硅胶按键适配位，每个按键孔位的公差控制在±0.1mm，按键与孔壁之间预留0.15mm的活动间隙，既保证按键按压的回弹手感，又能避免粉尘从按键缝隙进入壳体内部，按键排布按照操作逻辑分区，功能键与数字键区做了细微的高度差，盲操作时可以通过触感快速区分按键区域，减少误触概率。壳体上下端预留了接线端口的安装位，端口处同样做了防尘挡边结构，不需要外接接线时，挡边可以完全覆盖端口缝隙，壳体侧边预留了挂绳孔的安装柱，

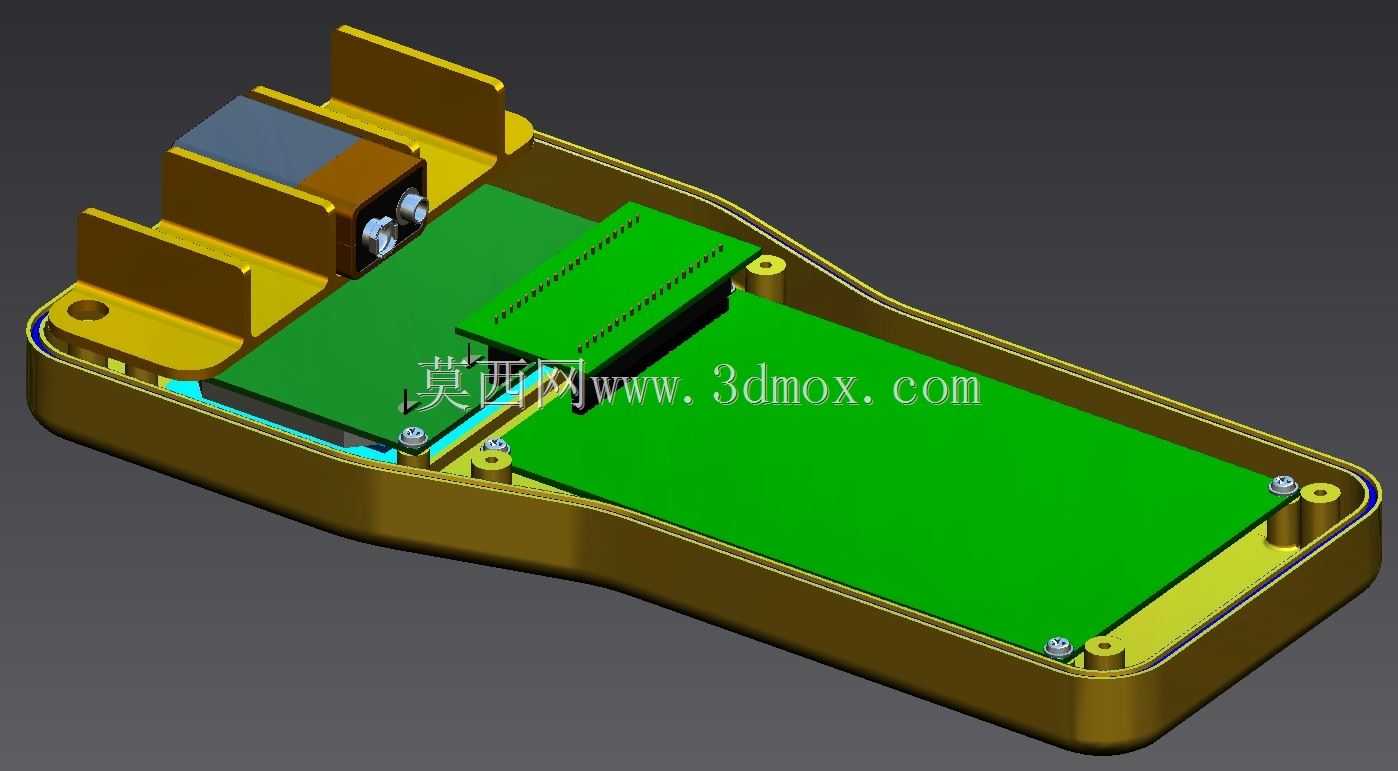

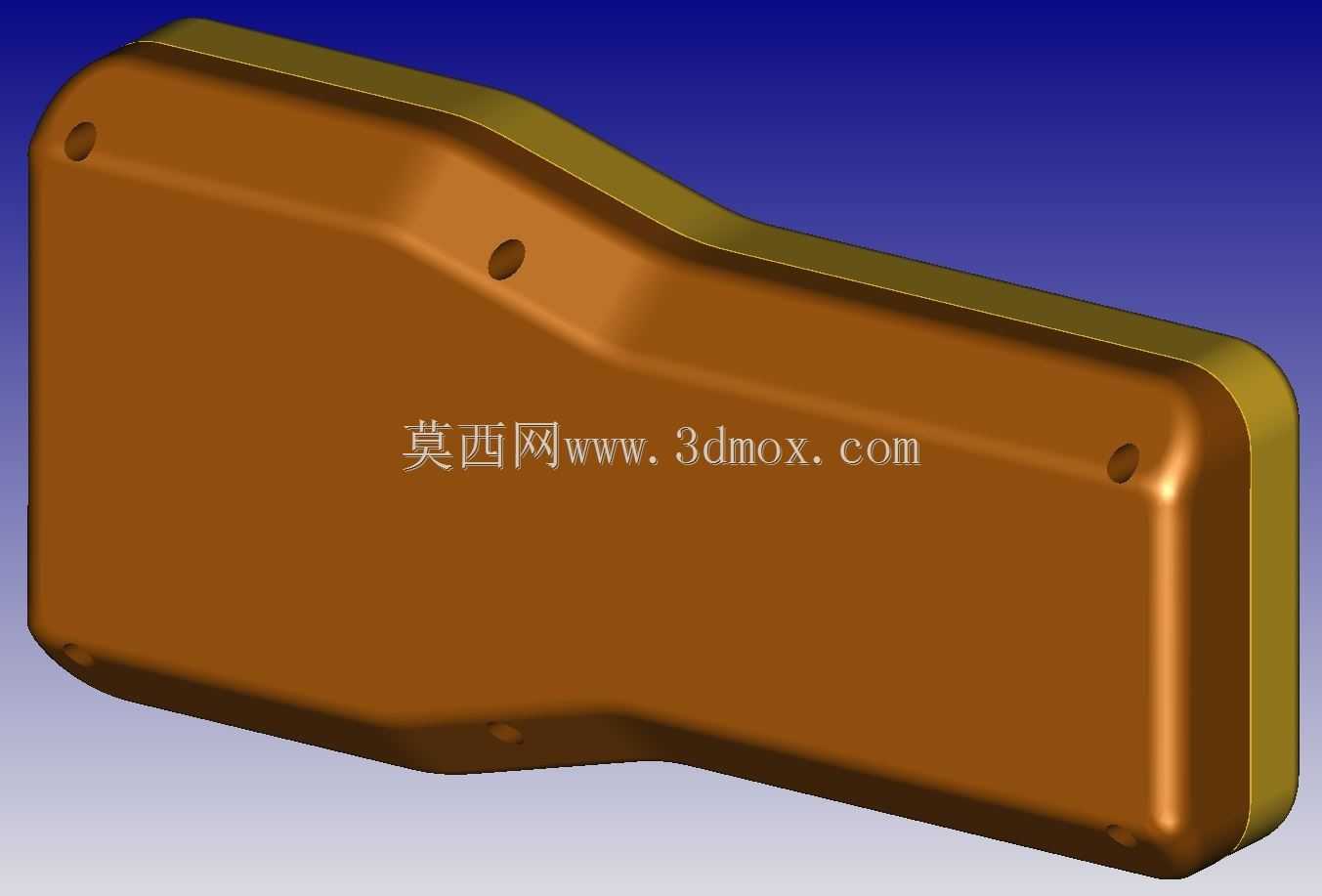

　　挂绳孔位置距离握持边缘12mm，挂接腕带后不会影响正常按键操作。壳体的合模线设置在侧面握持的非接触区域，合模错位公差控制在0.05mm以内，避免合模缝硌手，表面采用细晒纹处理，既可以提升握持摩擦力防止滑落，又能遮盖日常使用产生的细微划痕，延长外观使用寿命。内部还预留了电池仓的卡位结构，电池与主板之间设置了绝缘挡片的安装槽，避免电池磨损主板线路，整体安装边界的尺寸公差按照IT12级控制，所有卡扣、定位柱的装配间隙都经过反复校核，装配后上下壳的缝隙均匀度控制在0.1mm以内，不会出现局部缝隙过大进尘或者装配过紧难以拆解维护的问题。
