可调高度双向枢轴支撑底座结构

这款可调高度双向枢轴底座，多应用在需要双向铰接支撑且需实时调整支撑高度的工装夹具、轻型输送线侧挡定位、小型实验台架调节工位中，作为核心的铰接支撑承载部件使用。从实际工况适配来看，这类底座常出现在非标自动化设备的可调导向工位、轻工生产线的物料挡停铰接位，或是小型检测设备的探头支撑调节结构中，能够同时满足两个垂直方向的轴件铰接安装需求，无需额外加装转接座即可完成双向枢接动作，减少装配环节的零件堆叠误差。

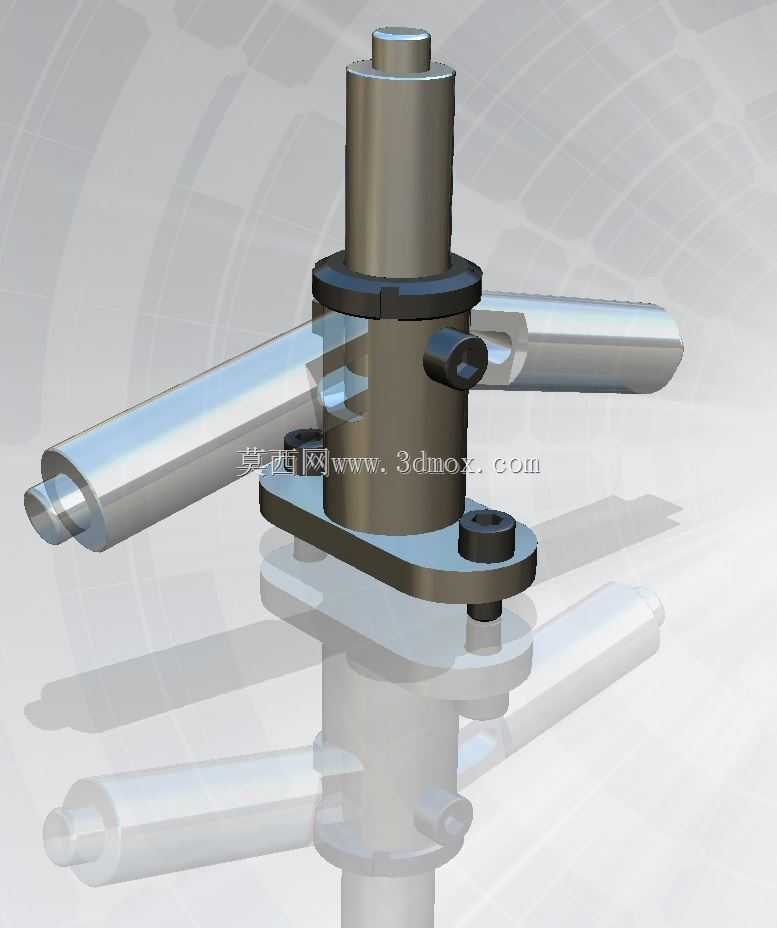

设计上采用了中部柱体加底部法兰安装盘的结构逻辑，底部法兰盘预留了两个对称的螺栓安装孔，安装时可通过螺栓直接固定在设备安装基面或型材台面上，法兰盘与中部柱体为一体化加工结构，保证承载时的结构刚性，避免铰接受力时出现根部断裂的问题。中部柱体作为高度调节的核心载体，外部配合环形锁紧螺母实现高度位置的锁止，调节时松开环形螺母即可上下滑动调整枢轴的安装高度，调整到目标位置后旋紧螺母，依靠螺母与柱体台阶面的压紧力实现位置固定，调节行程覆盖常规轻型工位的高度调整需求，无需更换不同高度的支撑座即可适配不同的工位高度差。

双向枢轴的接口分别设置在柱体上部的垂直方向与侧部水平方向，两个枢接孔的孔径做了同轴度公差约束，保证穿入的轴件转动时无卡滞，侧部枢接位还预留了紧定螺钉安装孔，可根据使用需求选择是否对穿入的轴件做周向固定，既可以实现轴件的自由转动铰接，也可以锁止轴件角度实现固定支撑。整体结构的外形轮廓紧凑，安装时法兰盘的占用尺寸远小于常规组合式铰接支撑座，在狭小的设备安装空间内也能完成布置，不会与周边的管线、其他传动构件产生运动干涉。

从实际使用的受力角度考虑，柱体与法兰连接位置做了圆角过渡处理，避免应力集中导致的疲劳损坏，环形螺母的外圈做了滚花处理，徒手即可完成锁紧与松开操作，无需借助额外扳手，在频繁调整高度的工位上能够大幅缩短调节耗时。两个枢接孔的内壁可根据实际负载需求加装铜套或者直线轴承，降低轴件转动时的磨损，延长整体结构的使用寿命，底座的所有外露棱角都做了倒角处理，避免装配和调试过程中出现划伤操作人员的问题。
