互锁拼接式线缆防护连接固定线槽

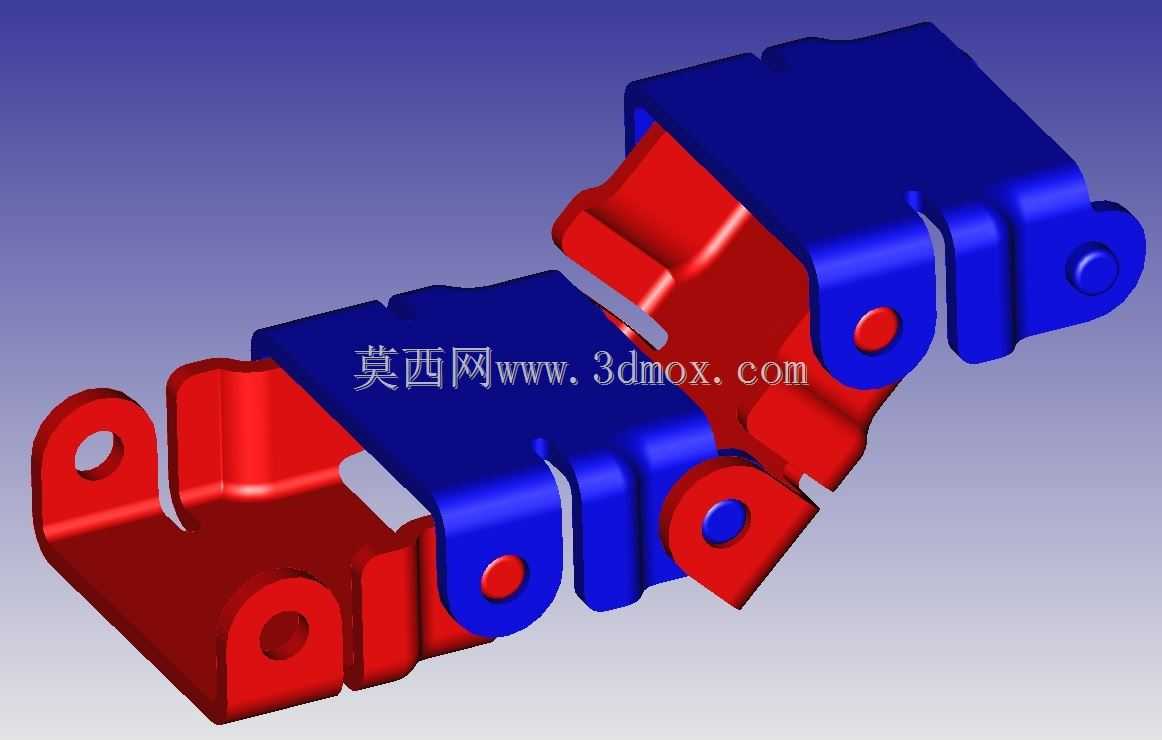

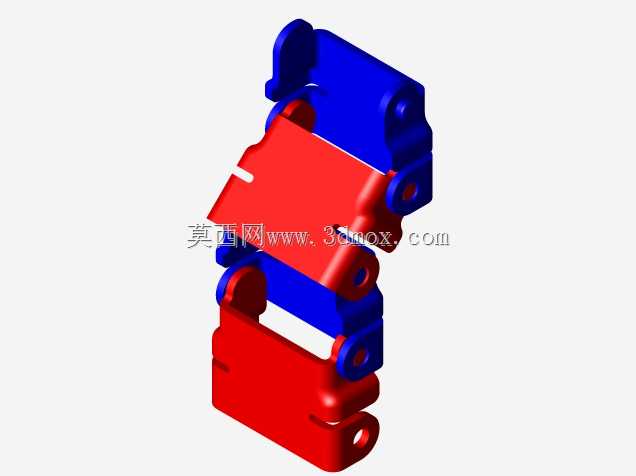

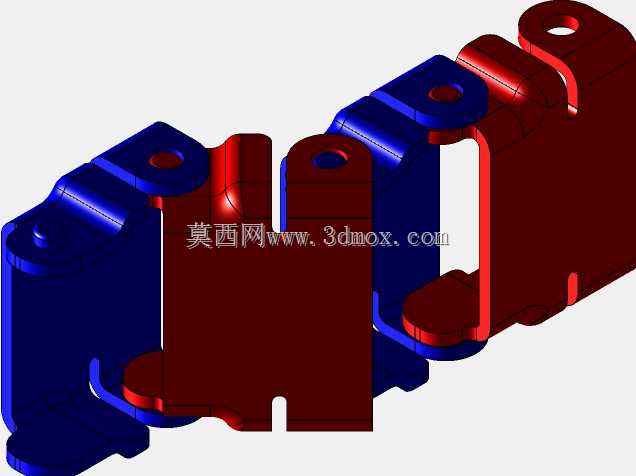

这类互锁拼接式线槽主要应用在设备内部布线、机柜走线、整车线束排布场景中，核心作用是将零散的动力线、信号线规整约束在槽体内部，避免线缆受外力拉扯、摩擦破损，同时隔绝线缆与周边金属锐边、高温部件的接触风险，降低线路短路、信号干扰的概率。从结构设计来看，这款线槽采用红蓝分件的铰接互锁结构，相邻槽段通过带定位孔的铰接耳配合销轴实现连接，单段槽体可沿铰接轴在一定角度范围内偏转，能够适配设备内部非直线的布线路径，不需要额外定制弯角槽件，大幅降低复杂走线场景的配件选型成本。槽体的卡合结构做了防脱限位设计，拼接后相邻段不会因线缆拖拽、设备振动出现松脱分离，槽壁的镂空定位孔既可以作为扎带穿装位固定内部线束，也能作为整体线槽的安装固定孔，可直接通过螺丝将线槽固定在设备安装面、走线架上，不需要额外加装固定支架。设计过程中优先考虑了安装边界的适配性，单段槽体的宽度与深度匹配常规工业设备的小线径线束容量，铰接部位的转动间隙做了公差控制，偏转时不会出现槽壁错位卡线的问题，槽体边缘全部做了圆角钝化处理，穿线时不会刮破线缆绝缘层。实际布线作业时，可根据走线长度按需拼接对应数量的槽段，遇到转角位置直接调整相邻槽段的偏转角度即可，不需要对槽体进行切割改型，在线束检修时，可单独拆开对应位置的铰接段，不需要拆解整段线槽，大幅提升后期线路维护的效率。槽体的卡扣结构兼顾了开合便捷性与连接可靠性，日常运维时可快速掀开槽盖整理内部线缆，扣合后能在设备持续振动的工况下保持闭合状态，不会出现槽盖松脱掉落、线缆外露的问题。这类线槽的安装不需要特殊工装，普通装配人员即可快速完成拼接与固定，适配的线缆外径范围覆盖常规控制信号线、小平方动力线，在工业控制柜、自动化设备走线、新能源整车低压线束排布场景中都能适用，相比传统一体式硬线槽，其可弯折的特性能更好适配设备内部不规则的安装空间，减少布线时的空间占用，同时规整后的线束排布更清晰，方便后期故障排查与线路改造。
