带M16异径螺纹球形旋钮结构设计

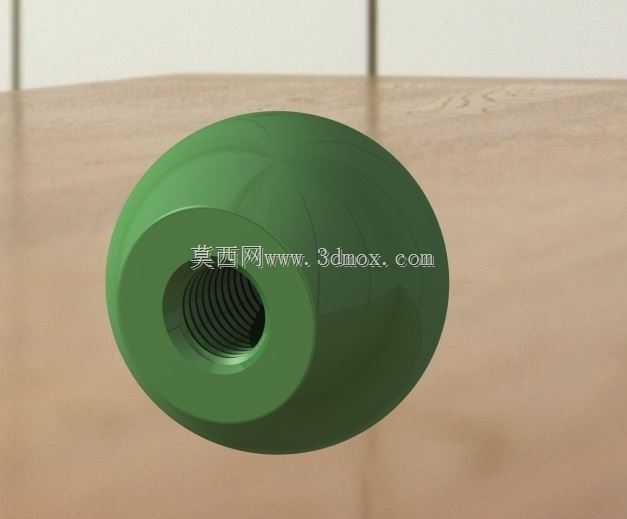

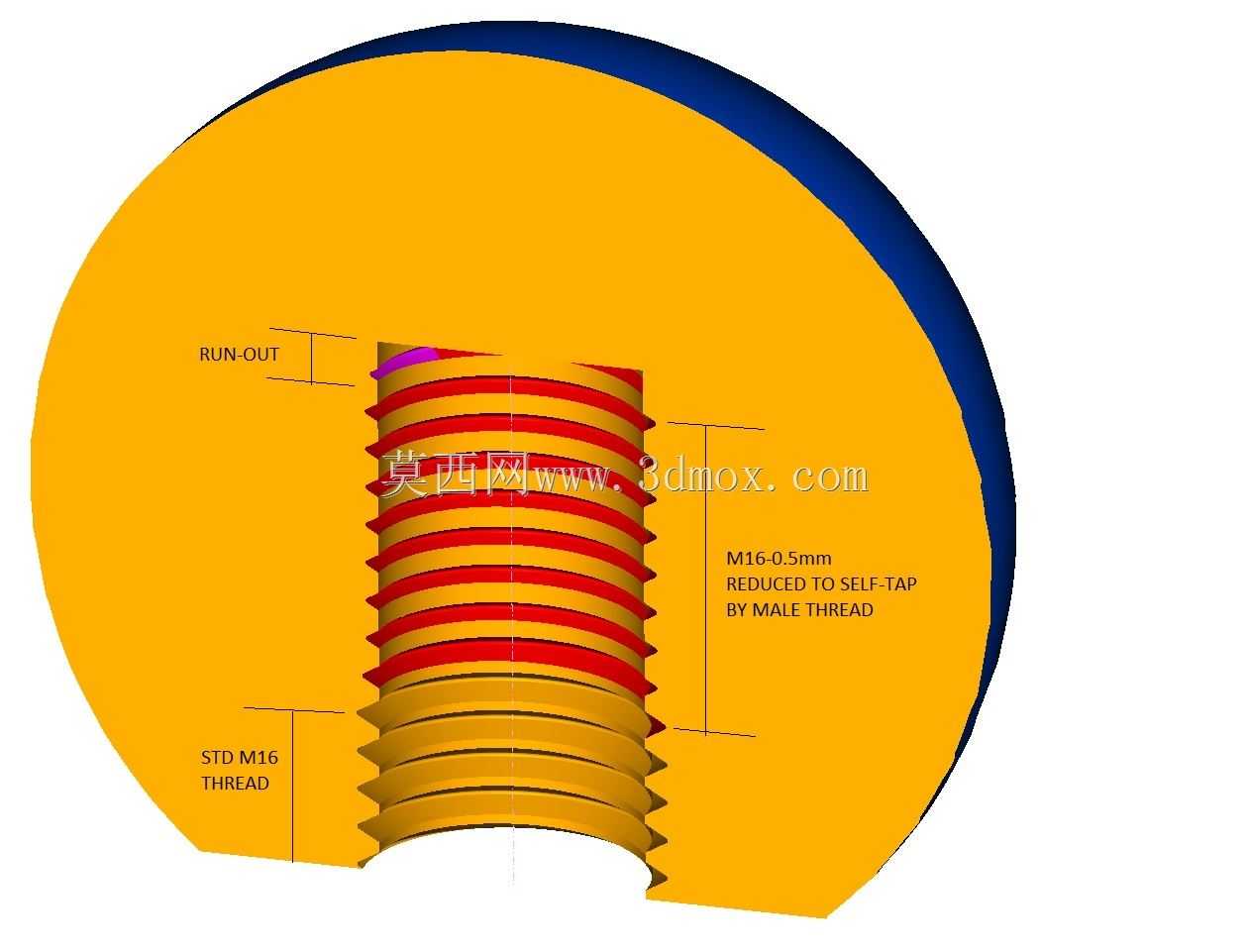

　　这款球形操作旋钮的核心适配场景覆盖各类中小型工业设备的手动调节工位，从小型试验台的档位调节、工装夹具的手动锁紧，到民用机电设备的操作端操控，都能见到这类结构件的应用。不同于常规直螺纹手拧件，它采用异径内螺纹结构，适配M16规格的外螺纹连接件，同时预留了自攻适配余量，可兼容部分公差略大的非标准外螺纹杆件，在现场装配缺乏标准配套件的场景下，能大幅降低装配适配难度，减少现场二次加工的工作量。

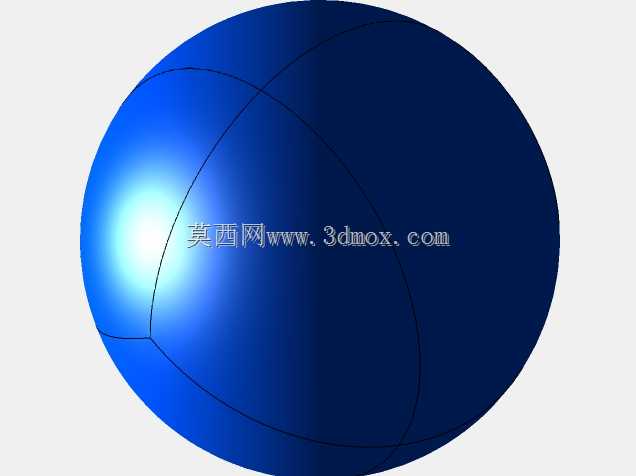

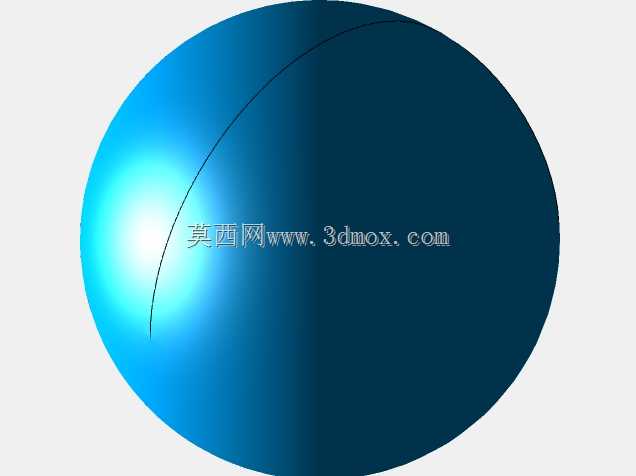

　　从功能特性来看，球形外轮廓的设计充分考虑了手动操作的人机工程需求，整球曲面没有尖锐棱角，操作人员徒手拧动时，手掌与球面的接触应力分布均匀，长时间频繁调节也不会产生局部硌手的不适感，相比带棱边的星形旋钮、直纹滚花旋钮，在需要快速旋拧、操作频次较高的工位上，操作舒适度优势明显。内螺纹段做了深度优化，螺纹有效啮合长度经过校核，能保证锁紧状态下的连接强度，不会因为频繁正反转操作出现螺纹滑牙、连接松脱的问题，螺纹入口处做了微小倒角，既方便外螺纹件快速对准导入，也能去除入口处的加工毛刺，避免装配时刮伤外螺纹表面的镀层。

　　设计过程中首先敲定的是安装边界尺寸，整体外径控制在常规手动操作的舒适区间，既不会因为体积过大占用过多设备面板空间，也不会因为直径过小导致拧动时力臂不足、锁紧力不够。内孔的同轴度公差做了严格约束，保证旋钮拧装到螺杆上之后，球面不会出现偏摆，外观规整度更好，也能避免偏摆导致的螺纹单侧受力磨损加剧。球面表面做了哑光质感处理，不会因为车间灯光反射晃眼，同时表面的细微粗糙度能增加手掌与旋钮之间的摩擦力，即使手上沾有少量切削液、油污，也能顺利施力拧动，不会出现打滑脱手的情况。

　　在实际设备选型适配时，需要注意安装位的预留空间，旋钮安装后球面突出安装面板的高度要满足手指抓握的最小空间要求，周边不能有凸起的结构件干涉旋钮的旋转行程，同时要保证螺纹连接的锁紧行程在旋钮的内螺纹深度范围内，避免旋钮拧到底之后仍无法压紧锁紧面的情况。这类旋钮不需要额外的辅助工具就能完成装拆和调节，在需要频繁手动调整参数、更换工装的设备上，能有效提升操作效率，降低操作人员的工具依赖。
