DN50法兰式空气夹管阀结构设计

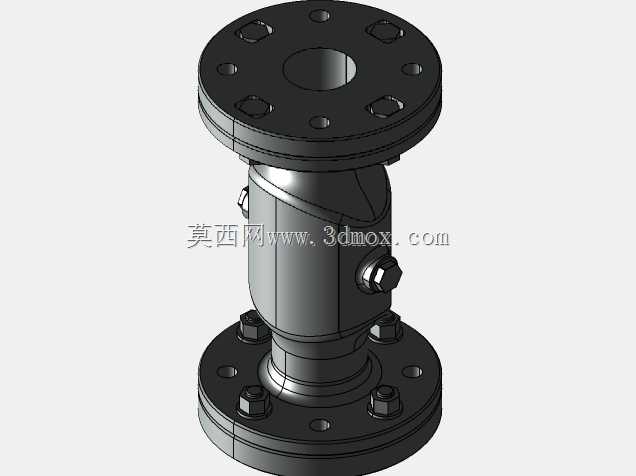

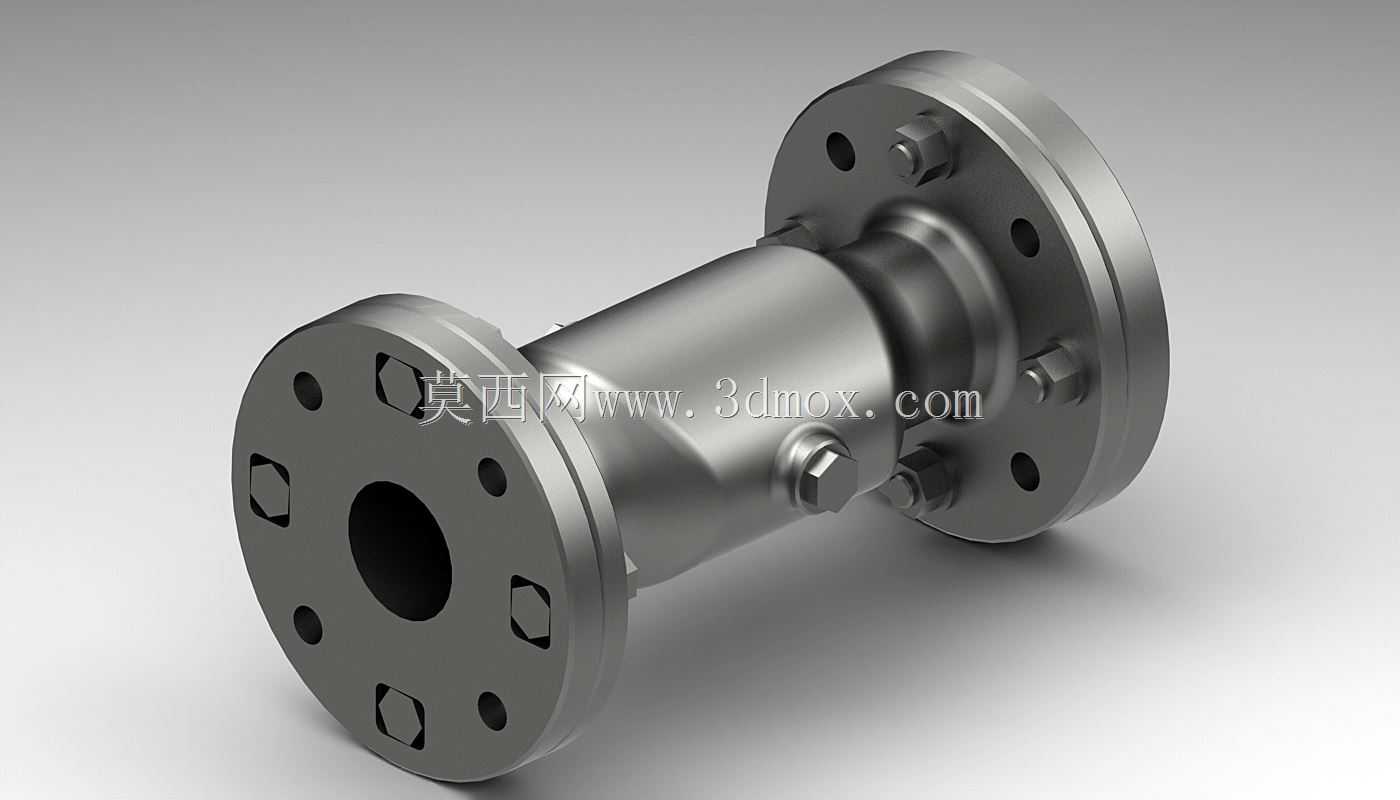

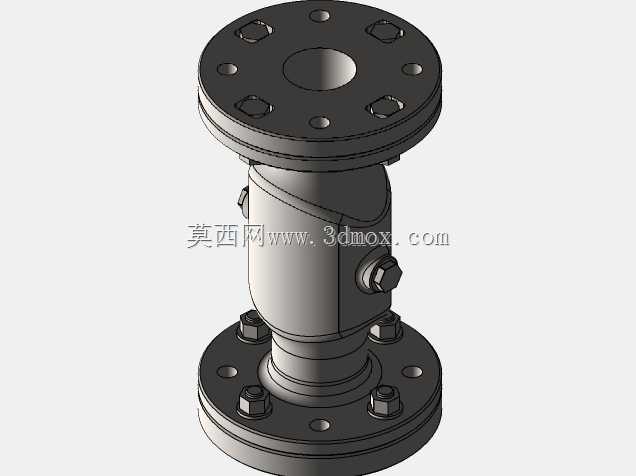

在工业气动管路、粉体输送、低压流体控制场景中，DN50规格的空气夹管阀是适配2寸通径管路的常用控制元件，这类阀门依靠压缩空气驱动实现通断动作，相比传统旋塞、闸板类阀件，其流道无阻碍、介质接触部件少的特性，尤其适配含颗粒、纤维类介质的输送管路，在粮食加工、化工粉体输送、污水处理曝气支路、车间压缩空气分支管路中都有广泛应用。从结构设计来看，这款夹管阀采用两端法兰对接的安装形式，法兰盘上均匀分布螺栓过孔，适配PN10/PN16常规压力等级的管路法兰标准，安装时只需对齐法兰密封面、穿入对应规格螺栓均匀预紧即可完成固定，无需额外加工焊接接口，能大幅缩短现场管路改造的施工周期。阀体主体采用圆柱筒式承压结构，中部预留气动控制接口，控制气通入后会挤压内部橡胶套管实现管路截断，泄压后套管依靠自身弹性复位恢复通路，这种设计让阀件在动作过程中无金属部件与输送介质直接接触，既避免了介质对金属阀芯的腐蚀磨损，也不会出现介质卡滞阀芯导致的动作失效问题。设计过程中重点控制了法兰端面与阀体轴线的垂直度公差，避免安装后出现管路偏心、密封垫压合不均导致的泄漏问题；阀体外部的紧固螺栓采用对称均布布局，保证承压时壳体受力均匀，不会出现局部应力集中导致的壳体变形。整体安装边界控制在常规DN50阀件的通用尺寸区间内，可直接替换同通径的传统管阀件，无需调整现有管路的安装空间，两端法兰的密封面采用突面结构，适配常规橡胶、石棉橡胶等通用密封垫片，现场运维时无需定制特殊密封件。阀件的气动控制接口设置在阀体侧部，预留的接口尺寸适配常规气动快插接头，现场接气时无需额外转接配件，控制气路的压力适配常规车间0.4-0.6MPa的压缩空气压力范围，无需额外配置增压或减压元件即可直接驱动。内部套管的固定采用两端压合密封结构，更换套管时只需拆下端部法兰的紧固螺栓即可抽出旧套管更换，无需整体拆解阀体，能大幅降低后期运维的工作量。
