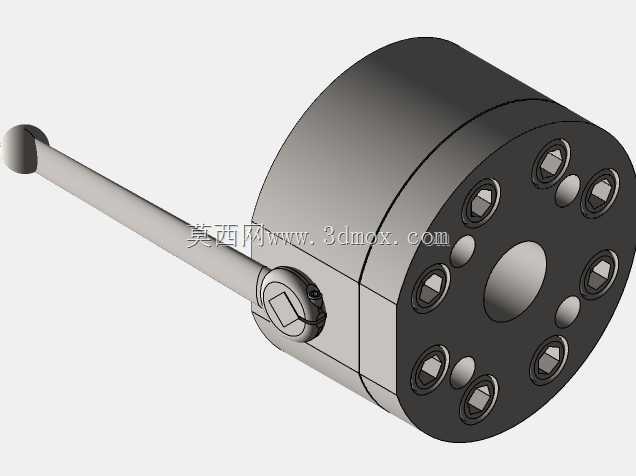

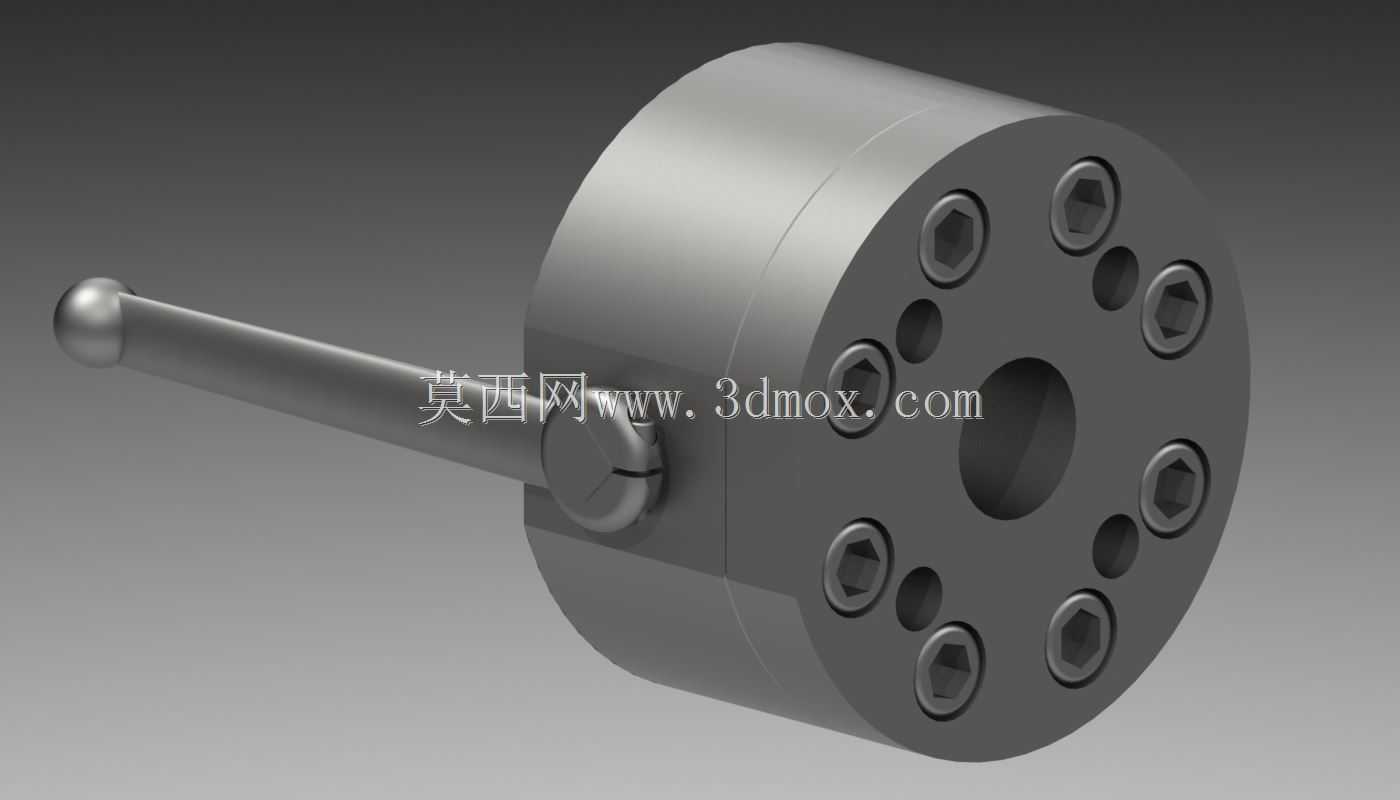

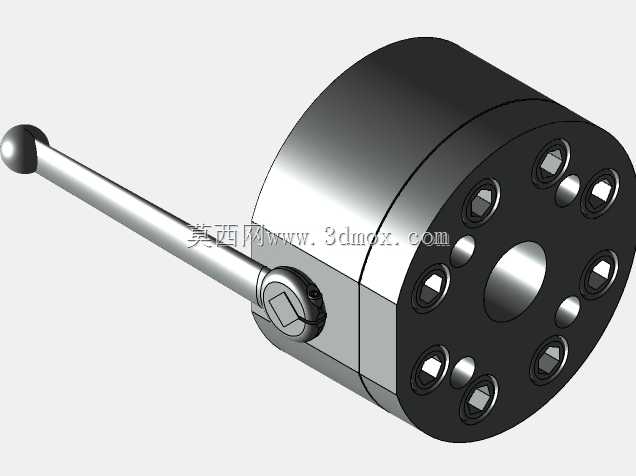

DN50 DIN标准法兰式手动球阀结构

这款DN50通径的DIN标准球阀，主要面向工业管路系统的流体截断控制场景，在化工流体输送、市政给排水、中小型液压站回路、暖通空调水循环管路中都有广泛适配空间，核心作用是通过手柄的90度回转，快速实现管路通断状态切换，相比闸阀、截止阀类截断元件，开关行程更短，操作力矩更小，全开状态下流道几乎无额外阻力，不会造成明显的介质压降。从结构设计来看，该模型仅还原了产品外部安装与操作尺寸，没有做内部流道、密封组件的细节拆解，刚好适配设备整体布局阶段的选型装配需求——很多工程师在做整机管路排布时，不需要深入阀门内部结构，只需要准确的外部轮廓、安装孔位、操作手柄活动空间边界，就能提前完成管路走向规划、操作预留空间校验，避免后期装配出现干涉问题。法兰端的连接尺寸完全遵循DIN标准对应通径的参数要求，端面上均布的内六角安装孔位、定位小孔的位置都做了准确还原，安装时可以直接对接同标准的管路法兰，不需要额外调整对接位置。带球形端头的操作手柄做了加长设计，实际操作时可以借助力臂降低手动开关的力矩，即使是带一定压力的管路工况，操作人员也不需要借助额外辅助工具就能完成开关动作；手柄的回转角度做了物理限位，只能在0到90度范围内转动，对应全开、全关两个工位，避免操作过位导致密封面错位磨损。整体外形采用圆柱式阀体结构，没有多余的外凸结构，在紧凑安装空间内的适配性更好，阀体端面的孔位布局对称，安装时不需要刻意调整方向，只要法兰对齐就能完成固定。做三维布局时，需要重点注意手柄的活动半径范围，在手柄回转的扇形区域内不能布置其他管路、结构件，否则会导致阀门无法正常开关；同时阀体两端法兰的对接面要预留足够的密封件安装空间，以及螺栓拧紧的操作空间，避免后期维护时无法完成紧固件拆装。这类手动球阀通常用于不需要频繁调节流量、只做通断控制的管路节点，模型的外部尺寸精度可以满足初步设计阶段的装配校验、空间干涉检查需求，帮助设计人员提前规避管路布局的空间冲突问题，减少后期改图的工作量。
