法兰连接浮动式工业球阀结构设计

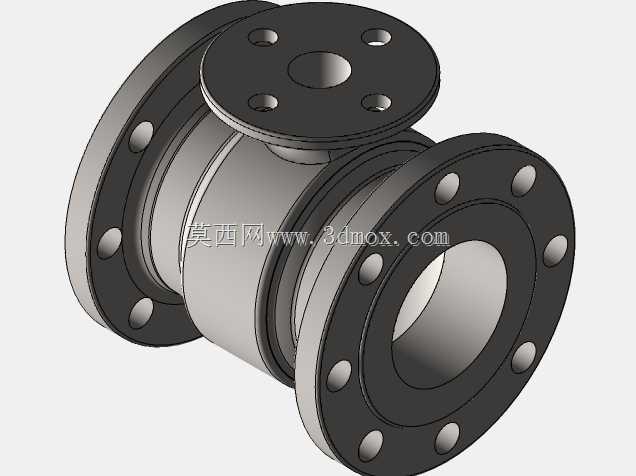

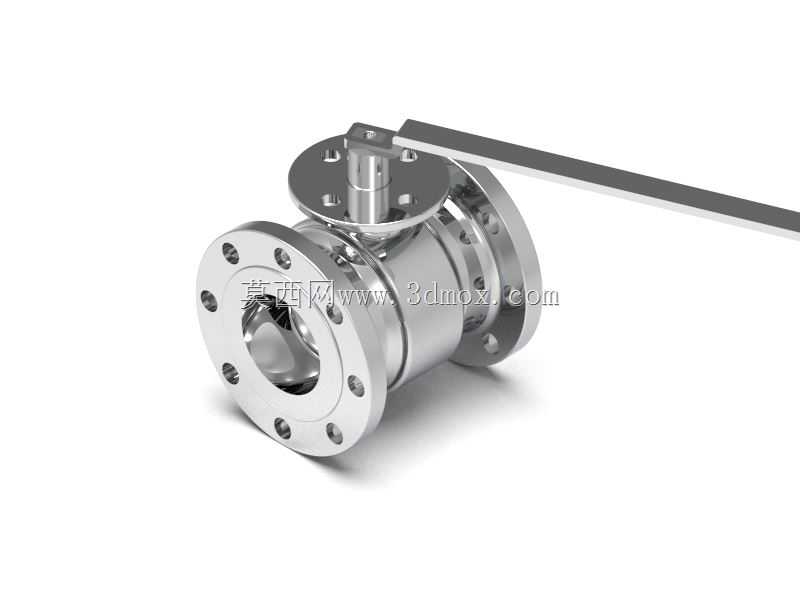

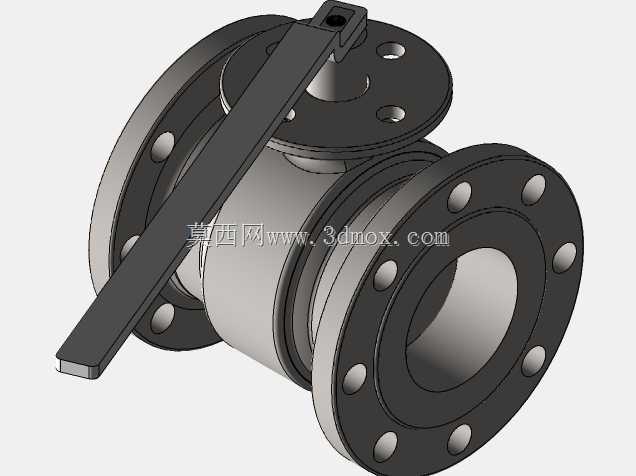

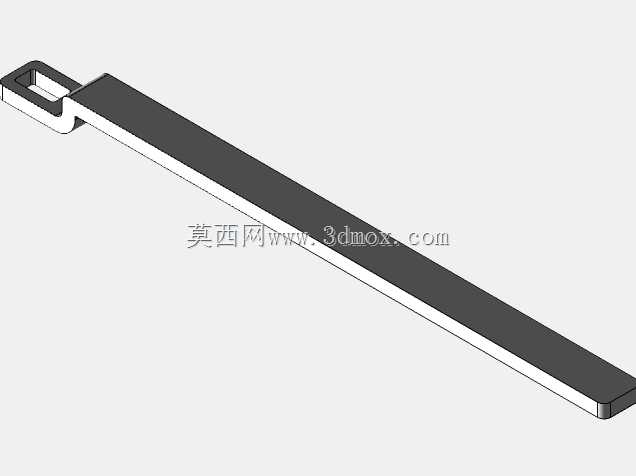

这款法兰连接球阀的三维结构，主要面向中低压工业流体输送场景的管路截断需求，常见应用在给排水、化工介质输送、暖通循环、油气输送支路等管路系统中，核心作用是通过手柄驱动球体旋转90度，实现管路通路的全开或全关，相比闸阀、截止阀，它的流阻更小，开关动作更迅速，全开状态下介质流通通道与管道内径几乎一致，不会产生明显的介质压降，也不容易在阀腔内部残留输送介质。从结构设计逻辑来看，这款球阀采用浮动式球体结构，球体本身没有固定的支撑轴，依靠两侧阀座的密封抱紧力实现定位，当介质从上游侧进入阀腔后，压力会将球体压向下游侧的阀座密封面，自动补偿密封副的微小间隙，在中低压工况下能获得非常可靠的密封效果，不需要额外施加过大的操作力矩。阀体采用分体式法兰连接结构，两侧的法兰端面按照通用管路法兰标准设计，安装时直接与管路端法兰通过螺栓紧固即可，安装边界与同通径的法兰类阀门保持一致，不需要额外定制过渡连接件，现场安装适配性强。阀杆采用防飞出结构设计，阀杆从阀体内部向上穿出，即使在阀腔带压的状态下拆卸上部压盖，阀杆也不会被内部压力顶出，避免介质泄漏引发安全隐患，上部的操作手柄采用扁方结构与阀杆连接，开关位置有明确的限位，手柄与管路平行时为全开状态，垂直时为全关状态，现场操作人员可以直观判断阀门的开关状态。密封结构上，球体与阀座接触的部分采用高精度球面加工，表面粗糙度控制在较低水平，开关过程中密封面的磨损量小，长期使用也能保持密封性能，阀杆与阀体之间设置了多层填料密封，避免介质从阀杆转动间隙处向外渗漏。在建模过程中，所有配合面都预留了合理的装配间隙，法兰螺栓孔的位置度、阀杆与填料函的同轴度、球体与阀座的配合公差都按照实际加工装配要求设置，既可以直接用于结构干涉检查、装配工艺模拟，也能作为管路系统三维布管时的阀门占位模型，帮助设计人员提前核对管路安装空间，避免现场安装时出现阀门与周边管路、支架碰撞的问题。这款球阀的结构没有复杂的传动机构，整体零部件数量少，后期维护时只需要拆开阀体连接螺栓，就能取出球体和阀座进行更换，维护成本低，适合在对可靠性要求高、维护空间有限的工业管路场景中使用。
