PN40压力等级DN250焊接平板法兰结构

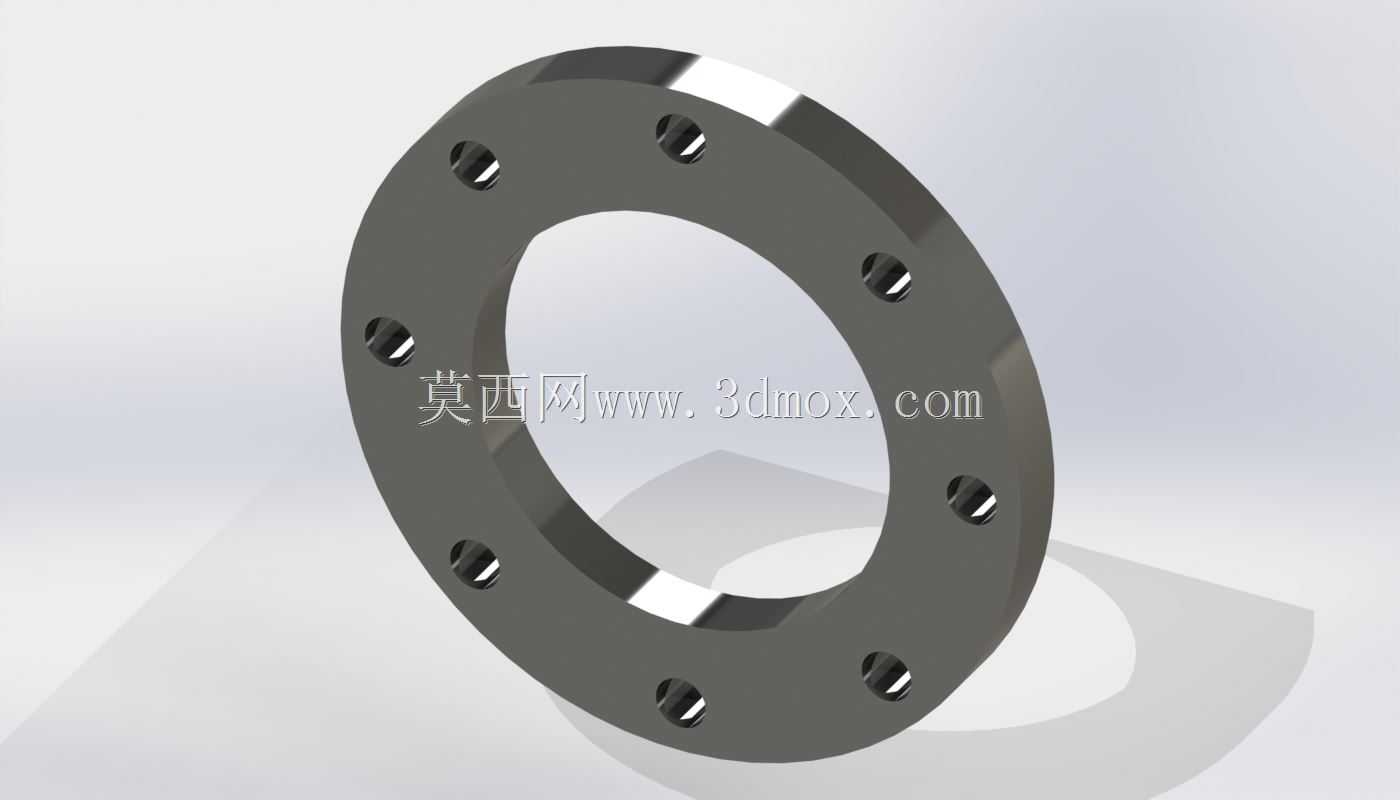

在工业管路系统的搭建过程中，法兰是实现管段之间、管路与承压设备之间刚性密封连接的核心连接件，这款适配PN40压力等级的DN250规格平板焊接法兰，主要应用在中高压工况的流体输送场景，涵盖化工介质输送管线、市政高压供水主干管、工业循环水系统、蒸汽输送支路等多个工程领域，作为管路系统的可拆卸连接节点，既能够保证连接位置的密封强度，也能为后期管路检修、设备拆换预留操作空间。从结构设计逻辑来看，这款平板法兰采用板式平焊的结构形式，整体为环形圆盘式构造，中心通孔与DN250公称通径的管道外径匹配，安装时可直接将管道插入法兰内孔至指定深度，之后沿法兰与管道的接缝处完成内外双侧角焊缝焊接，相比对焊法兰，平板法兰的加工工序更简洁，安装对位难度更低，在压力等级不超过PN40的常规中压管路中，完全可以满足密封与强度要求。法兰盘沿圆周方向均匀分布8个螺栓通孔，孔位的分度圆直径、孔径尺寸均匹配EN 1092标准的对应参数要求，安装时可与同规格的法兰片配对，中间加装适配压力等级的密封垫片，穿入对应规格的高强度螺栓后按对角顺序逐步拧紧，即可实现可靠的静密封连接，避免管路内的流体出现渗漏。从安装边界来看，这款法兰的盘体外径、厚度均经过严格的强度校核，在PN40的额定工作压力下，法兰盘本身不会出现结构性形变，螺栓孔的位置精度控制在标准公差范围内，能够保证现场安装时与配对法兰的孔位完全对齐，不会出现错孔导致的安装应力。法兰的密封面为光滑式平面结构，适配非金属软垫片、缠绕式垫片等多种常用密封件，密封面的表面粗糙度经过精加工处理，能够保证垫片受压后均匀填充密封面的微观间隙，在额定工况下长期运行也不会出现密封失效问题。在实际工程选型中，这类平板焊接法兰通常用于输送温度不超过350摄氏度的水、蒸汽、中性化工流体等介质，安装时需要注意焊接过程中对法兰密封面的防护，避免焊接飞溅损伤密封面平整度，螺栓紧固时需要严格控制扭矩，避免局部压力过大导致法兰盘翘曲变形。从建模层面来看，该模型完整还原了法兰的所有结构细节，包括螺栓孔的倒角、法兰盘边缘的过渡圆角、密封面的加工精度特征，能够直接用于管路系统的装配干涉检查、管路应力仿真分析，也可作为工程选型阶段的可视化参考，帮助设计人员快速确认法兰的安装空间需求，提前预判管路布局中可能出现的碰撞问题，减少现场安装时的返工概率。
