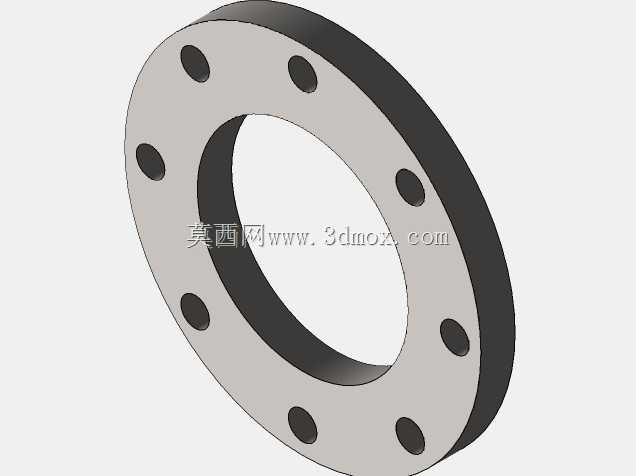

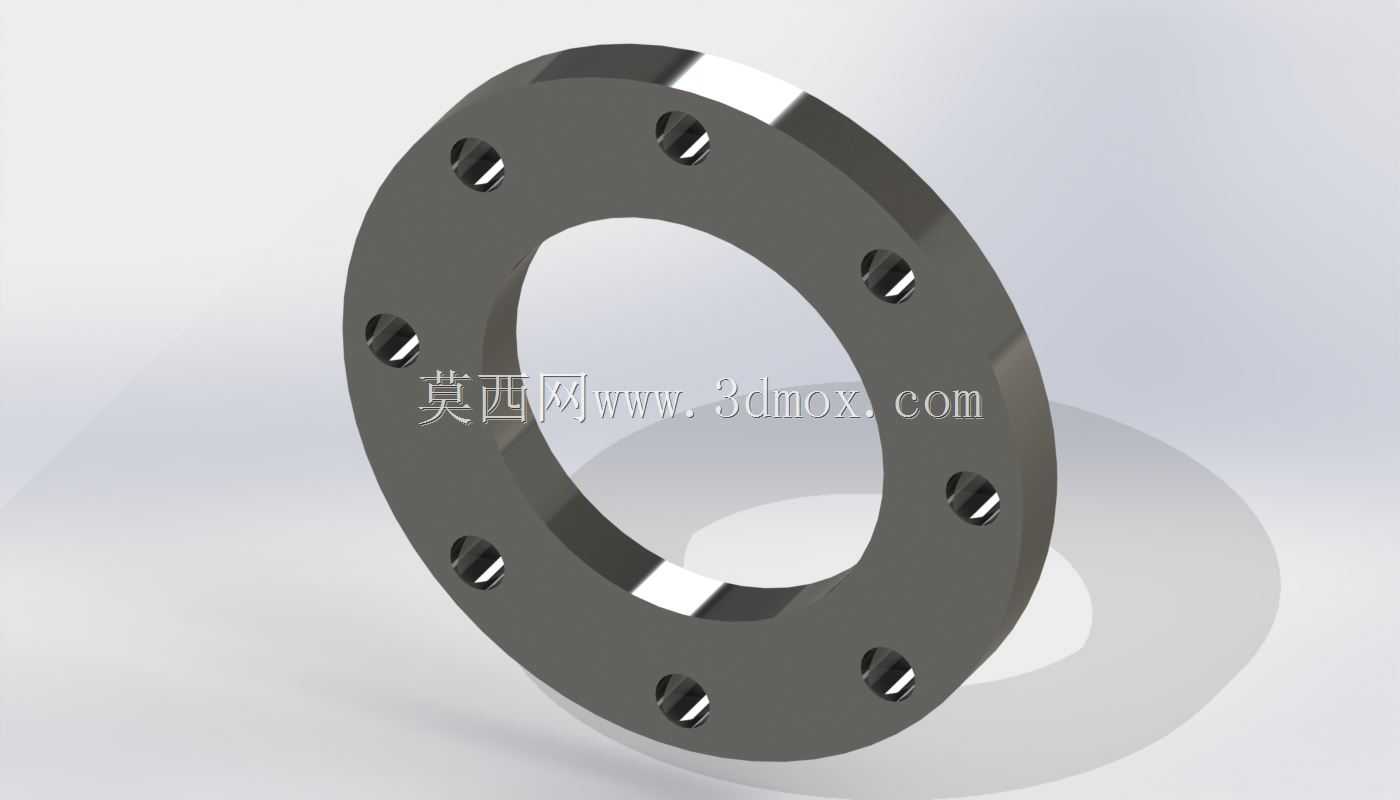

DN200PN40EN1092焊接平板法兰结构

在工业管路系统的搭建环节，这类平板焊接法兰是中高压工况下管路对接的核心连接件，常应用于化工流体输送、市政供水管网、工业循环水系统、蒸汽输送管线的节点对接位置，承担管路端头对接、介质密封承压的作用。不同于对焊法兰的高颈结构，这款平板法兰采用整板裁切加工的结构形式，盘体厚度均匀，中心开设通径圆孔匹配DN200规格的管路外径，盘体沿圆周方向均匀分布8个螺栓通孔，适配PN40压力等级下的螺栓锁紧需求，安装时直接将法兰盘套接在管路端头，通过角焊缝完成法兰与管壁的焊接固定，相比对焊法兰加工难度更低，现场安装的适配性更强，适合压力等级4.0MPa以内的常温流体输送场景。从设计逻辑来看，这款法兰完全遵循EN1092标准的尺寸规范，螺栓孔的中心圆直径、孔位分度误差、密封面平面度都严格匹配标准要求，密封面采用光滑平面形式，安装时配合非金属平垫片即可实现可靠密封，无需加工凸凹榫槽结构，降低了垫片选型与现场安装的对位难度。盘体的外缘做了小尺寸倒角处理，既可以去除裁切加工产生的锐边毛刺，避免安装过程中划伤操作人员，也能在螺栓穿装时起到导向作用，提升现场装配效率。从安装边界来看，法兰盘的外径尺寸控制在标准范围内，相邻法兰对接时，螺栓的操作空间预留充足，使用常规扭矩扳手即可完成螺栓的对称锁紧作业，不会因为盘体外径过大导致相邻管路的法兰安装出现空间干涉。法兰盘的背面与焊接贴合面保持严格的垂直公差，焊接完成后法兰盘不会出现偏斜，保证对接时两片法兰的密封面可以完全贴合，避免因法兰偏斜导致的垫片受压不均、介质泄漏问题。在实际工程应用中，这类平板法兰常被用在泵房出口管线、换热设备进出口、工艺管线的分段对接位置，相比螺纹法兰，它的焊接连接形式更适合大管径、中高压的管路场景，不会因为管路振动出现螺纹松脱的问题，后期维护拆解也十分方便，只需松开连接螺栓即可完成管路段的拆卸更换，无需对管路主体进行切割作业。光滑密封面的设计也让它适配多种材质的密封垫片，无论是橡胶垫片、石棉橡胶垫片还是聚四氟乙烯垫片，都能在该法兰的密封面上形成均匀的压紧应力，满足不同介质输送场景的密封需求。
