节气门体法兰成型模具结构设计

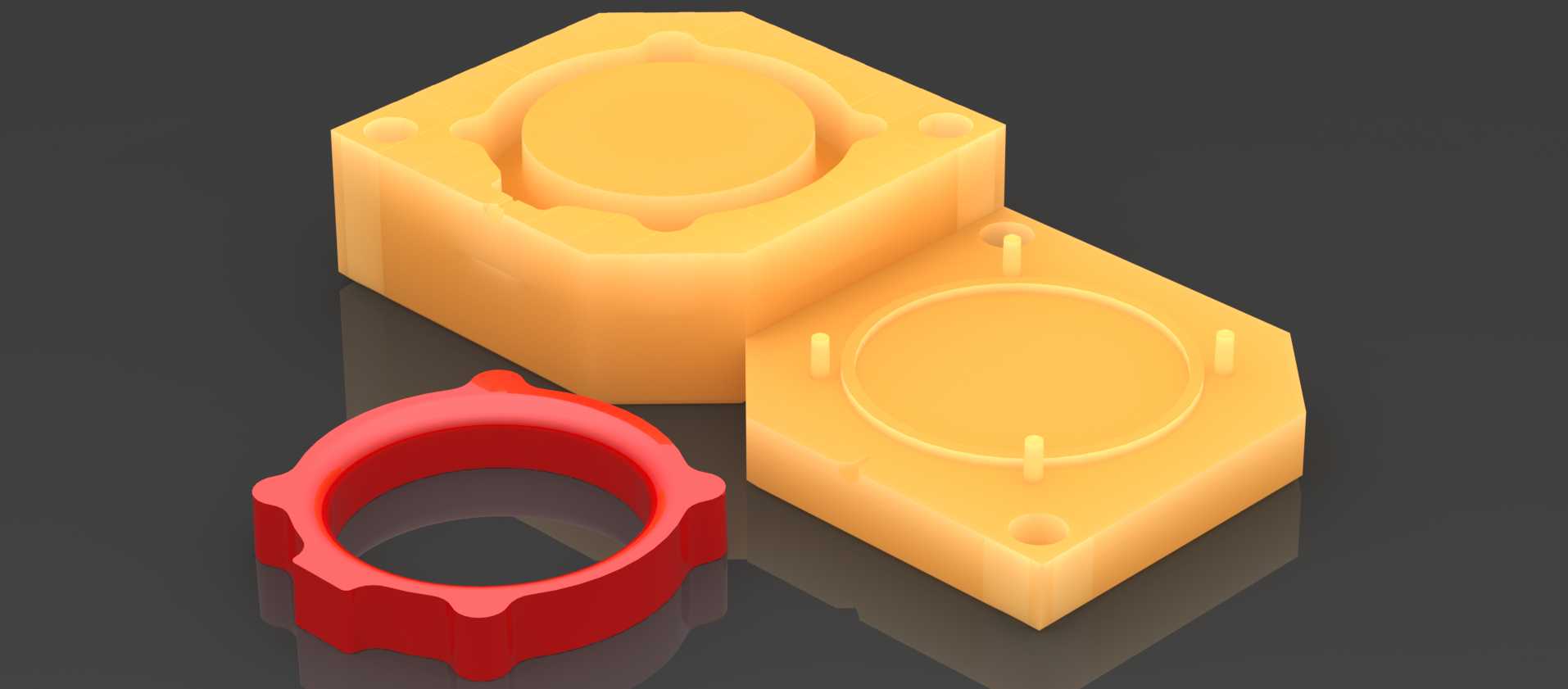

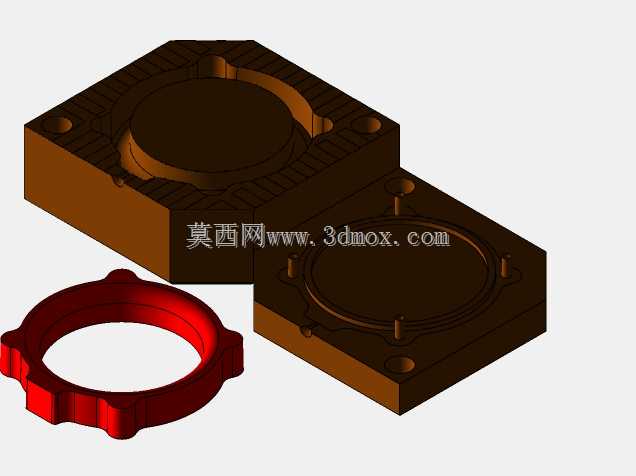

这套成型工装主要服务于小批量节气门体法兰的试制与量产环节，适配两类主流加工路径：一是面向研发打样阶段的3D打印快速成型，可直接打印非金属原型法兰用于台架装配验证，省去传统开模的长周期等待；二是适配精密铸造领域的脱蜡工艺，作为蜡模压型使用，压制出的蜡模可直接进入制壳工序，最终浇注得到金属材质的节气门法兰成品，覆盖从原型验证到小批量金属件生产的全流程需求。从结构设计逻辑来看，整套模具采用上下对开的分模方案，分模面选取在法兰轴向的中间分型位置，既避免了侧向抽芯结构的复杂设计，又能保证成型后法兰端面的平面度满足节气门装配的密封要求。模腔轮廓完全复刻节气门法兰的外形特征：外围的六角结构适配生产线常用的开口扳手拧紧作业，六个边角处的定位柱对应法兰安装时的对位基准，可保证与节气门壳体、进气歧管对接时螺栓孔的同轴度控制在0.1mm以内，避免装配时出现错位漏气的问题。模腔内部的环形凸台结构对应法兰的密封槽位，成型后可直接放置密封圈，无需二次机加工密封槽，减少后续工序的加工量。上下模的导向依靠模体边角处的定位孔与定位柱配合，合模时的导向间隙控制在0.05mm以内，可有效避免合模错位导致的法兰壁厚不均问题。考虑到3D打印制作模具本身的工艺特性，模体所有棱边都做了R0.5的圆角过渡，既避免打印过程中出现尖角翘曲的缺陷，也能减少脱蜡或者脱模时的应力集中，防止模腔边缘崩损。模具的外形尺寸控制在常规桌面级3D打印机的成型幅面范围内，无需拆分打印即可一次成型整个模体，打印完成后仅需简单打磨分模面即可投入使用。在实际生产场景中，这套模具既可以满足汽车售后改装件的小批量定制需求，也能适配主机厂研发阶段的样件快速迭代，当法兰设计方案调整时，仅需修改三维模型重新打印模具即可，相比传统钢模的改模成本降低九成以上，改模周期从数周压缩到数小时。模体上设置的溢料槽对应法兰的边缘位置，压蜡或者注料时多余的料体会进入溢料槽，成型后仅需简单去除飞边即可得到合格工件，无需额外修磨法兰的外轮廓。针对脱蜡工艺的需求，模腔表面的粗糙度设计为Ra1.6，压制出的蜡模表面无需额外抛光即可满足铸造表面质量要求，减少蜡模后处理的工作量。同时模体的壁厚设计均匀，整体厚度保持在15mm左右，既保证3D打印时的结构强度，不会在压蜡过程中出现模体变形，也能避免打印时因壁厚不均导致的内应力开裂问题。
