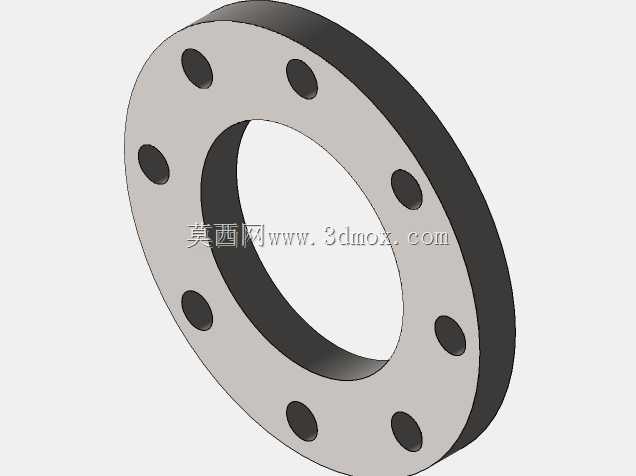

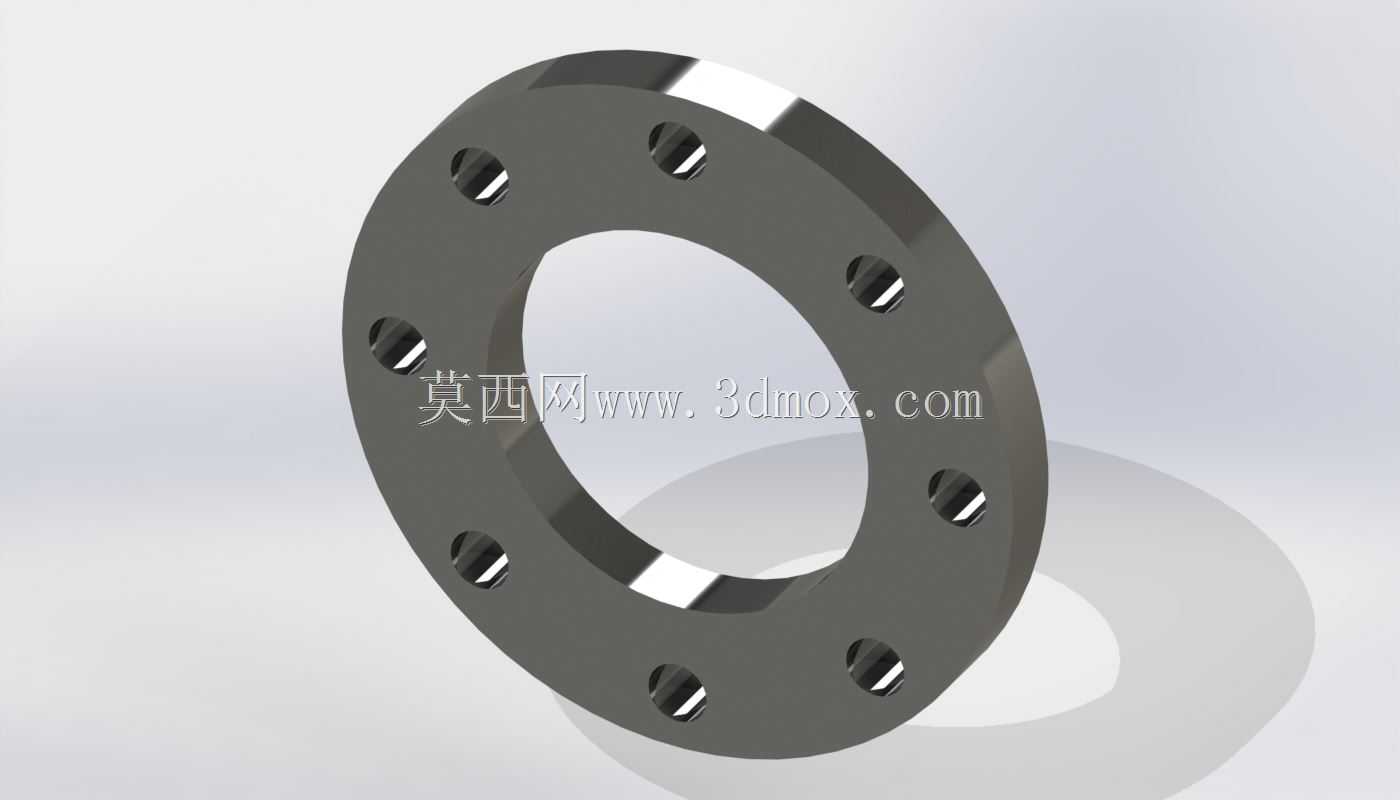

DN150PN40EN1092焊接用平板法兰结构

在工业管路系统的搭建作业中，法兰是实现管段之间、管路与承压设备之间可拆卸刚性连接的核心部件，这款适配EN1092标准的DN150公称通径、PN40压力等级的平板焊接法兰，主要应用在中高压工况的流体输送管路场景，常见于化工介质输送、市政供水主管道、工业循环水系统、蒸汽输送支线等需要刚性密封连接的位置。从实际安装逻辑来看，这类平板法兰的安装边界需要提前匹配对接管道的外径公差，法兰内孔与管道外壁采用插入式角焊缝连接，安装时需要保证法兰端面与管道轴线的垂直度偏差控制在标准允许范围内，避免后续螺栓紧固时出现密封面偏压导致的泄漏问题。法兰盘上均匀分布的螺栓孔，数量与孔径严格匹配PN40压力等级的载荷要求，安装时螺栓需采用对角交叉紧固的方式，保证密封垫片受力均匀，避免局部应力过大造成垫片损坏。从设计思路上，这款平板法兰采用光滑密封面结构，没有额外的凸台或榫槽结构，加工难度低，适配的密封垫片选择范围广，从非金属橡胶垫片、石棉橡胶垫片到金属缠绕垫片都可根据输送介质的温度、腐蚀性进行匹配，相比带颈对焊法兰，平板法兰的整体厚度更小，材料用量更少，在压力等级不超过PN40、介质温度波动不大的工况下，完全可以满足连接强度与密封要求，同时能有效降低管路系统的整体成本。外形尺寸上，DN150规格的法兰外径、螺栓孔中心圆直径都严格遵循EN1092标准的尺寸要求，安装时不需要额外进行尺寸适配，可以直接和同标准的阀门、泵体接口、设备法兰进行对接，互换性强。在实际工程选型中，这类平板法兰需要根据输送介质的腐蚀特性选择对应的材质，普通输水工况可选用Q235碳素钢，有弱腐蚀介质的工况可选用304或316不锈钢材质，法兰的密封面粗糙度需要满足垫片密封的要求，光滑面的加工粗糙度一般控制在Ra3.2-Ra6.3之间，既能保证垫片的贴合度，又不会因为加工精度过高造成不必要的成本上升。在管路系统运行过程中，平板法兰除了承担连接密封的作用，还要承受管路内压产生的轴向推力、管路热胀冷缩产生的附加应力，因此螺栓孔的分布位置精度、法兰本体的材料强度都需要满足对应压力等级的强度校核要求，避免运行过程中出现法兰变形、螺栓断裂等失效问题。
