DN125PN40EN1092焊接用板式法兰

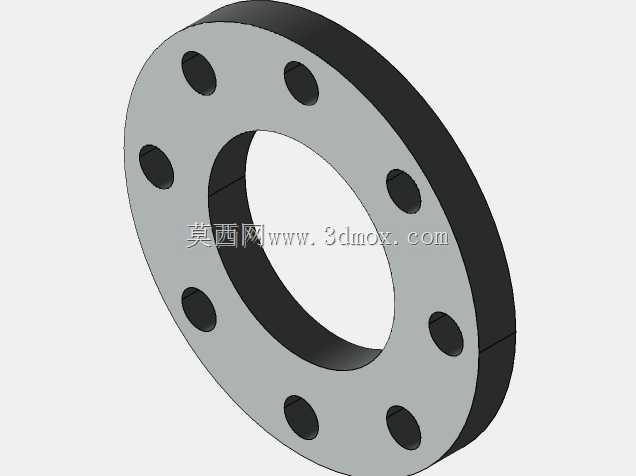

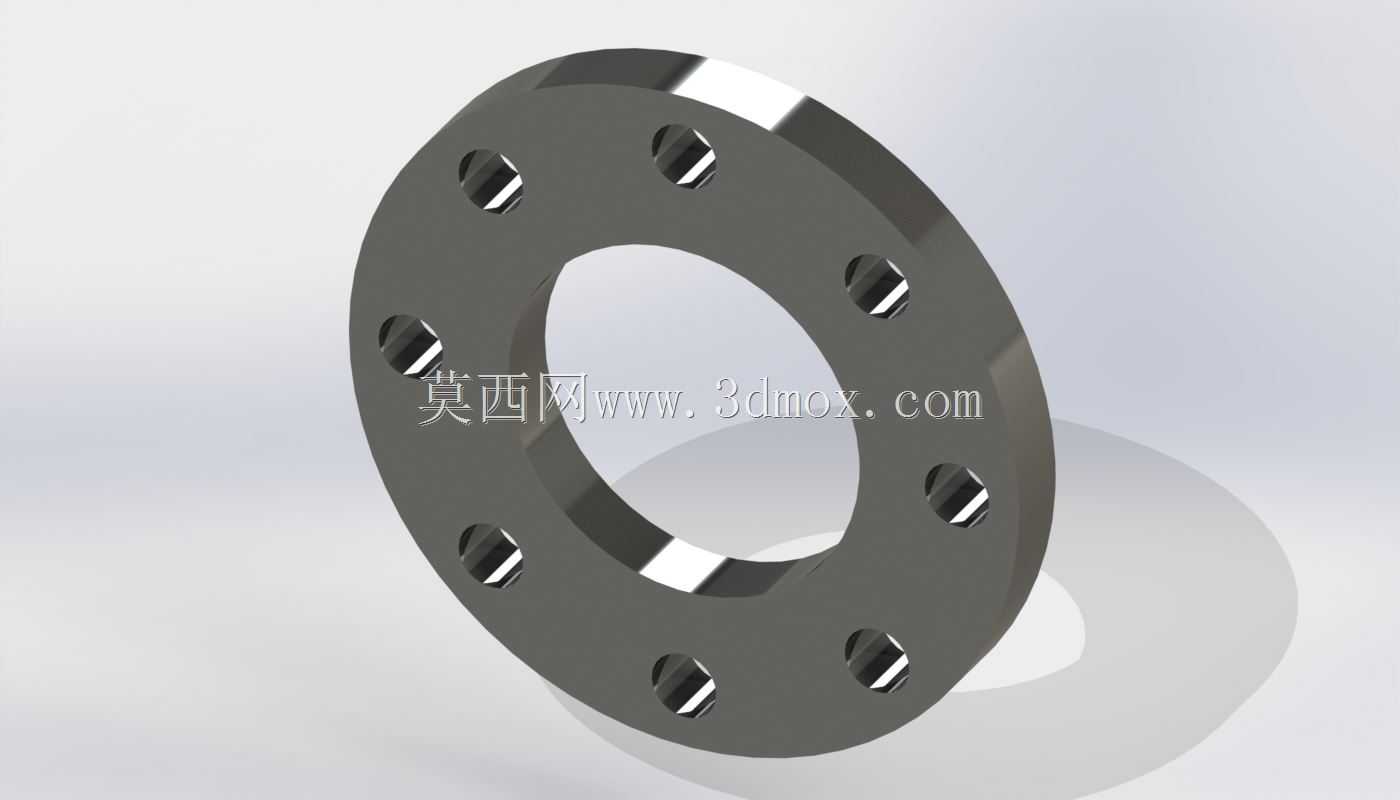

这款板式焊接法兰主要应用于中高压工业管路系统的连接场景，在化工流体输送、市政给排水、工业蒸汽管网、油气输送支线等工况中承担管路对接、密封承压的核心作用，是管路系统中实现管段与管段、管段与阀件、管段与设备接口刚性连接的关键零部件。从结构设计来看，该法兰采用平板式盘状结构，中心开设与DN125公称通径匹配的通孔，盘体沿圆周方向均匀分布8个螺栓过孔，安装时可通过穿装配套螺栓实现两侧法兰的对锁压紧，配合中间加装的密封垫片即可满足PN40压力等级下的密封要求，避免管路内输送介质出现泄漏。设计阶段首先匹配EN1092标准的尺寸规范，严格控制法兰盘的外径、厚度、螺栓孔中心圆直径、螺栓孔孔径等核心安装尺寸，确保同标准规格的法兰、阀门、设备接口可以直接适配，无需现场二次加工。法兰盘的密封面采用全平面结构，适配非金属平垫片的安装使用，对于40bar的工作压力等级，平面密封配合合适扭矩的螺栓锁紧，即可稳定维持密封性能，同时降低密封面的加工精度要求，兼顾加工经济性与使用可靠性。实际安装时，法兰内孔与对接钢管采用焊接方式固定，焊接端预留了合适的坡口余量，现场施焊时可以保证焊脚高度满足承压强度要求，避免焊接部位出现应力集中或者焊缝强度不足的问题。法兰盘的厚度经过强度校核，在PN40的额定工作压力下，盘体不会出现翘曲变形，保证螺栓锁紧力可以均匀传递到密封垫片上，避免局部密封比压不足导致的渗漏。圆周均布的螺栓孔位置度严格控制公差范围，安装时无需强行撬动法兰对位，降低现场安装的施工难度，同时避免螺栓受附加剪切力影响连接强度。在管路系统运维过程中，这种板式焊接法兰的结构也便于后期管路拆解，需要更换管段或者阀件时，只需松开螺栓即可分离连接部位，相比直接焊接的管路结构大幅降低运维检修的工作量。建模过程中对法兰的所有倒角、锐边都做了工艺性处理，避免加工和安装过程中出现锐边划伤的问题，同时焊接位置的结构设计充分考虑了现场施焊的操作空间，保证焊接作业时焊枪可以顺畅到达焊缝位置，确保焊接质量。
