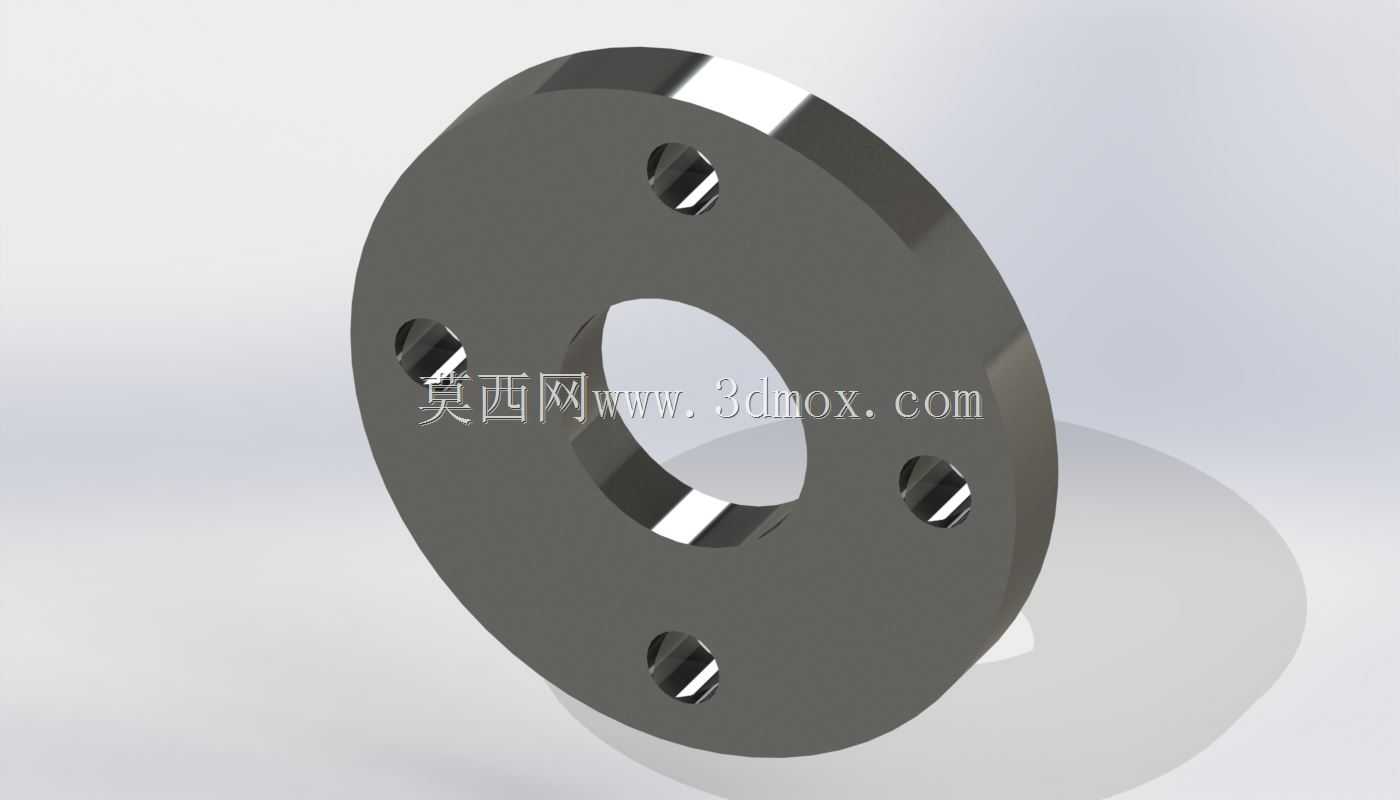

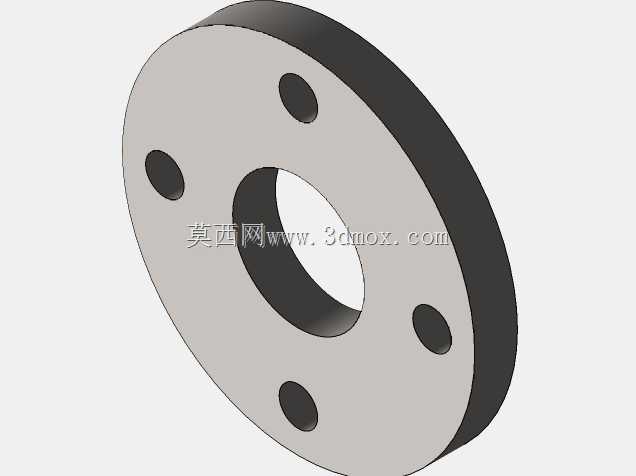

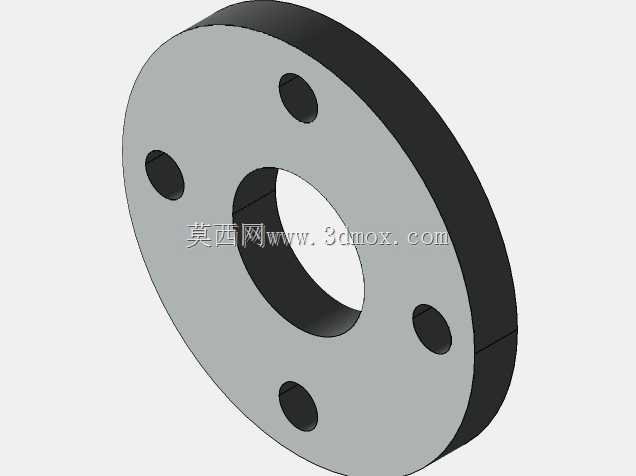

DN50PN40EN1092标准焊接平板法兰结构

在工业管路系统的搭建作业中，这类平板焊接法兰是中低压工况下实现管路刚性连接的核心基础零件，常被应用在化工流体输送、市政给排水、常规工业蒸汽管路、普通压缩空气管网的节点连接位置，适配DN50公称通径的管路，可承受PN40等级的工作压力，完全贴合EN1092相关标准的尺寸规范要求。从实际安装逻辑来看，这类法兰不需要额外加工凸台密封面结构，整体为扁平圆盘式构造，中心开设与对接管路通径匹配的通孔，圆盘端面沿圆周均匀分布四个螺栓过孔，安装时先将法兰盘内孔与对接管道端部对齐，采用角焊缝沿法兰与管道的接触环缝完成焊接固定，两个配对法兰之间夹装适配的密封垫片后，穿入螺栓并按对角顺序逐步拧紧，即可实现管路的密封连接，相比对焊法兰，平板法兰的加工难度更低，安装时的对中操作更简便，适合在压力等级不超过PN40、介质温度无剧烈波动的常规管路场景中使用。设计这类法兰时，首先要匹配对应公称通径的管道外径，保证法兰内孔与管道外壁的配合间隙控制在合理焊接范围内，避免间隙过大导致焊接变形或焊缝强度不足；螺栓孔的中心圆直径需要严格遵循标准要求，保证同压力等级同通径的法兰具备完全互换性，不会出现配对时螺栓孔错位无法安装的问题；法兰的整体厚度需要根据额定工作压力核算，保证在螺栓预紧力和管路内压的共同作用下，法兰盘不会出现过度翘曲变形，避免密封面压合不严产生介质泄漏。从安装边界来看，这类法兰的外圆尺寸、螺栓孔规格都有明确的标准约束，安装时需要预留足够的螺栓操作空间，保证扳手可以顺利完成螺栓的拧紧作业，法兰焊接到管道上之后，要对焊缝位置进行必要的打磨处理，避免焊缝凸起影响后续密封垫片的平整贴合，配对安装时两个法兰的端面要保持平行，偏差不能超过标准允许的范围，防止螺栓受力不均导致连接失效。日常管路运维中，这类平板法兰的拆卸检修也比较便捷，只需要松开连接螺栓即可分离管路节点，不需要对管道本身进行切割作业，能大幅降低管路维护的工作量，在常规工业管路的新建和改造项目中，这类标准平板焊接法兰的应用占比很高，是管路连接环节不可或缺的基础配件。建模过程中需要重点关注各尺寸的公差配合要求，螺栓孔的位置度、法兰两端面的平面度、中心孔与外圆的同轴度都是需要严格控制的形位公差项，这些参数直接影响法兰安装后的密封性能和连接可靠性，不能出现尺寸偏差导致现场安装无法适配的问题。
