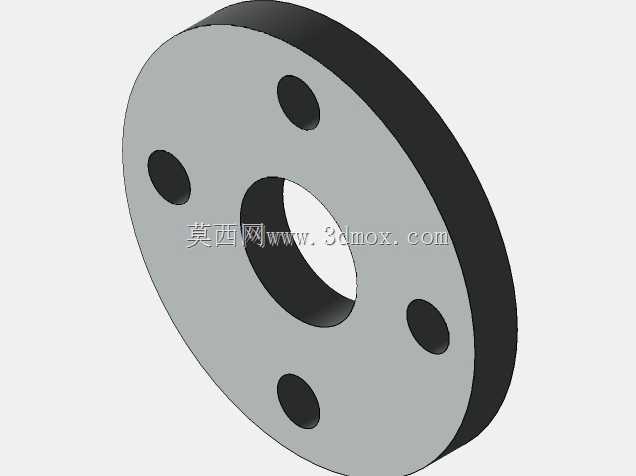

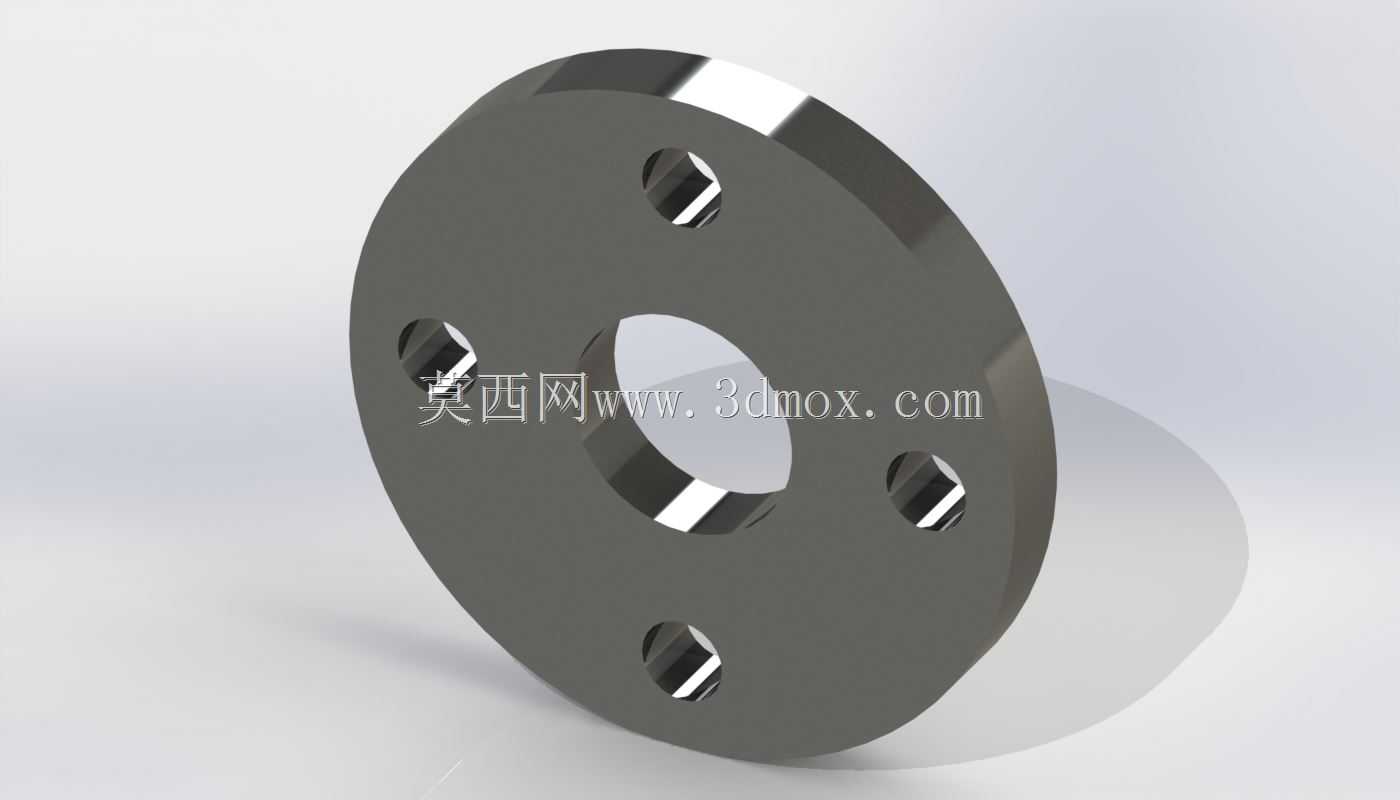

DN40PN40EN1092焊接平板法兰结构

在工业管路系统的搭建作业中，这类平板焊接法兰是低压到中压工况下十分常用的管路对接元件，常应用在化工流体输送、市政给排水、常规工业蒸汽管路、普通压缩空气管网的连接节点上，相比对焊法兰，平板法兰的结构更简洁，加工成本更低，安装对位的容错空间也更大，适合压力等级不超过PN40、输送介质无强腐蚀、温度波动范围较小的管路场景。从结构设计来看，这款法兰采用平板式圆盘结构，中心开设与DN40通径匹配的通孔，用于和对接管道的内孔对齐，保证介质流通的通径一致，避免出现通径缩颈带来的流阻增大问题。法兰盘本体上均匀分布四个螺栓安装孔，孔位的分度圆直径、孔径尺寸均严格遵循EN1092标准的对应参数要求，安装时只需将法兰与对接管道的端部贴合，采用角焊缝沿法兰内孔与管道外壁的接缝处完成环向焊接，即可实现法兰与管道的固定连接，对接时两侧法兰之间加装适配的密封垫片，穿入螺栓后按对角顺序逐步拧紧，就能保证连接节点的密封性能，防止介质泄漏。设计这类法兰时，首先要确认适配的公称通径与压力等级，DN40的通径对应常规1.5寸管路的连接需求，PN40的压力等级要求法兰本体具备足够的厚度来承受管路内的介质压力，避免受压后出现法兰变形导致密封失效。螺栓孔的分布采用四孔均布的形式，相比更多孔数的法兰，四孔结构在安装时对位更方便，拧紧螺栓时的受力均匀性也能满足该压力等级下的密封要求，法兰的两个端面都做了平整加工，保证和密封垫片接触时的平面度，减少密封面的间隙。从安装边界来看，这款法兰的外径尺寸匹配EN1092标准下DN40PN40的对应规格，安装时需要预留足够的螺栓操作空间，保证扳手可以顺利完成螺栓的拧紧作业，法兰与管道焊接时要注意控制焊接变形，避免焊接后法兰端面出现翘曲，影响后续对接的密封效果。日常管路维护时，这类平板法兰的拆卸也十分方便，只需松开连接螺栓即可分离两侧管路，不需要对管道本身进行切割作业，能大幅降低管路检修、阀门更换等作业的工作量。在实际选型应用中，要注意这类平板法兰的适用温度范围，避免在高温高压、温度骤变的工况下使用，防止法兰变形引发密封失效，对于输送普通水、压缩空气、低压蒸汽等介质的管路，这类法兰的可靠性完全可以满足长期使用的需求，同时相比更高规格的法兰，能有效控制管路系统的搭建成本。建模过程中，对法兰的密封面平整度、螺栓孔的位置度、中心通孔的同轴度都做了参数化约束，保证模型的尺寸完全符合标准要求，可直接用于管路系统的装配干涉检查、安装空间模拟等设计工作，帮助设计人员提前确认管路布局的合理性，减少现场安装时出现的尺寸不匹配问题。
