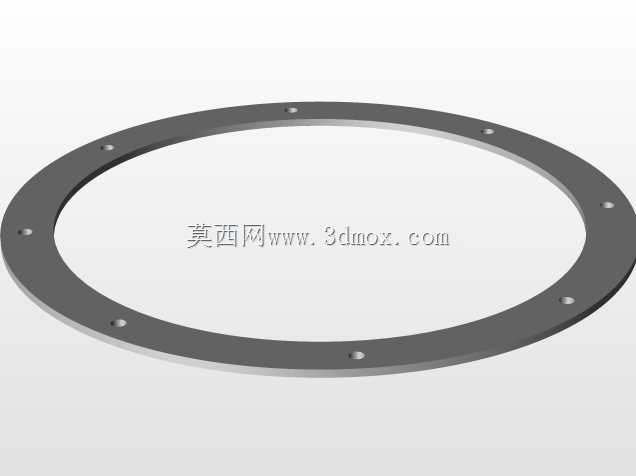

D325规格带安装孔环形法兰连接件

　　在工业管路系统、压力容器端接、通风管道对接的现场施工与设备装配场景中，这类环形法兰是实现两段构件刚性密封连接的核心基础零件，区别于对焊法兰、高颈法兰的适配场景，这款平板式环形法兰更适用于中低压工况下的端面连接需求，常见于给排水管路、常压化工物料输送管线、除尘通风管道的端面对接工序，也可作为设备检修口的盖板连接基座使用。从结构设计逻辑来看，这款法兰采用等厚度环形板材加工成型，整体为正圆形扁平结构，内孔直径适配D325规格的对应管径，安装时可直接套接在管道端部，通过沿法兰盘周向均匀分布的螺栓孔穿入紧固件，将两侧对接的法兰盘压紧，中间夹装密封垫片即可实现管路的密封连通，周向螺栓孔采用等角度排布设计，能够保证螺栓锁紧时各点位压紧力均匀分布，

　　避免局部压力不足导致的密封泄漏问题，同时均匀的孔位排布也能降低安装时的对位难度，现场施工无需反复调整角度即可完成孔位对齐。从安装边界尺寸来看，法兰的外径尺寸大于内孔对应的管道外径，留出足够的螺栓安装空间，螺栓孔的中心圆直径经过匹配计算，既不会因为孔位过于靠近内孔导致法兰盘根部结构强度不足，也不会因为孔位过于靠外导致法兰整体外径过大，造成材料浪费与安装空间占用增加，法兰盘的厚度经过强度校核，能够承受对应工况下的螺栓锁紧力与管路内部介质压力，不会在长期使用中出现法兰盘翘曲变形导致的密封失效问题。在实际选型使用过程中，这类平板法兰的适配场景非常广泛，除了常规的金属管路对接，也可用于玻璃钢管道、PVC工业管道的端接配套，

　　安装时需要注意对接的两个法兰盘端面保持平行，螺栓锁紧时采用对角分次锁紧的工艺，避免单侧受力过大导致法兰偏斜，密封垫片的尺寸需要与法兰内孔、螺栓孔位匹配，避免垫片遮挡管路通径或者被螺栓挤压破损。从建模设计的角度来说，这类法兰的三维建模需要重点保证周向安装孔的位置度公差，内孔与外圆的同轴度要求，以及法兰两端面的平面度要求，这些形位公差直接影响现场安装的适配性与后续使用的密封性能，建模过程中可以先绘制法兰的内外圆轮廓，拉伸得到法兰基体，再绘制单个螺栓孔的草图，通过圆周阵列的方式生成所有安装孔，能够有效保证孔位的均匀分布，同时减少重复建模的工作量，建模完成后需要核对各部分尺寸与实际选型规格的匹配度，确认螺栓孔的孔径、孔中心距、

　　法兰厚度等参数符合对应工况的使用要求，避免出现建模尺寸偏差导致后续生产加工的零件无法适配现场安装需求。在设备配套场景中，这类法兰也常被用于罐体设备的进出口连接、泵阀设备的端面对接，作为通用型的连接配件，它的结构简单可靠，加工难度低，维护拆装方便，在需要定期拆解检修的管路节点上使用优势明显，不需要对管道端部做复杂的焊接坡口处理，仅需将法兰与管道端部点焊固定后即可完成装配，大幅降低现场施工的难度与工时消耗。
