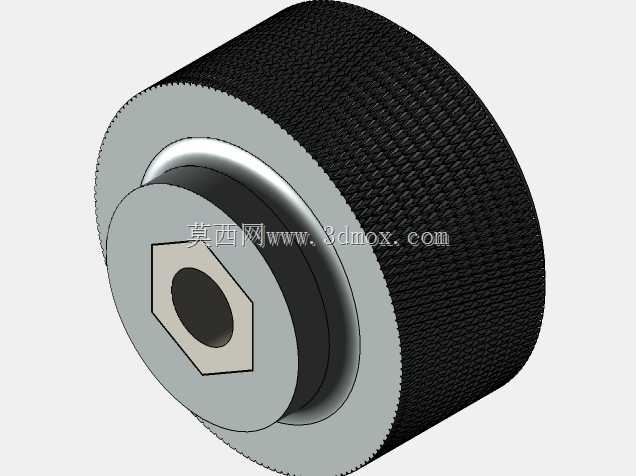

带M8防松螺母垫圈的滚花旋钮

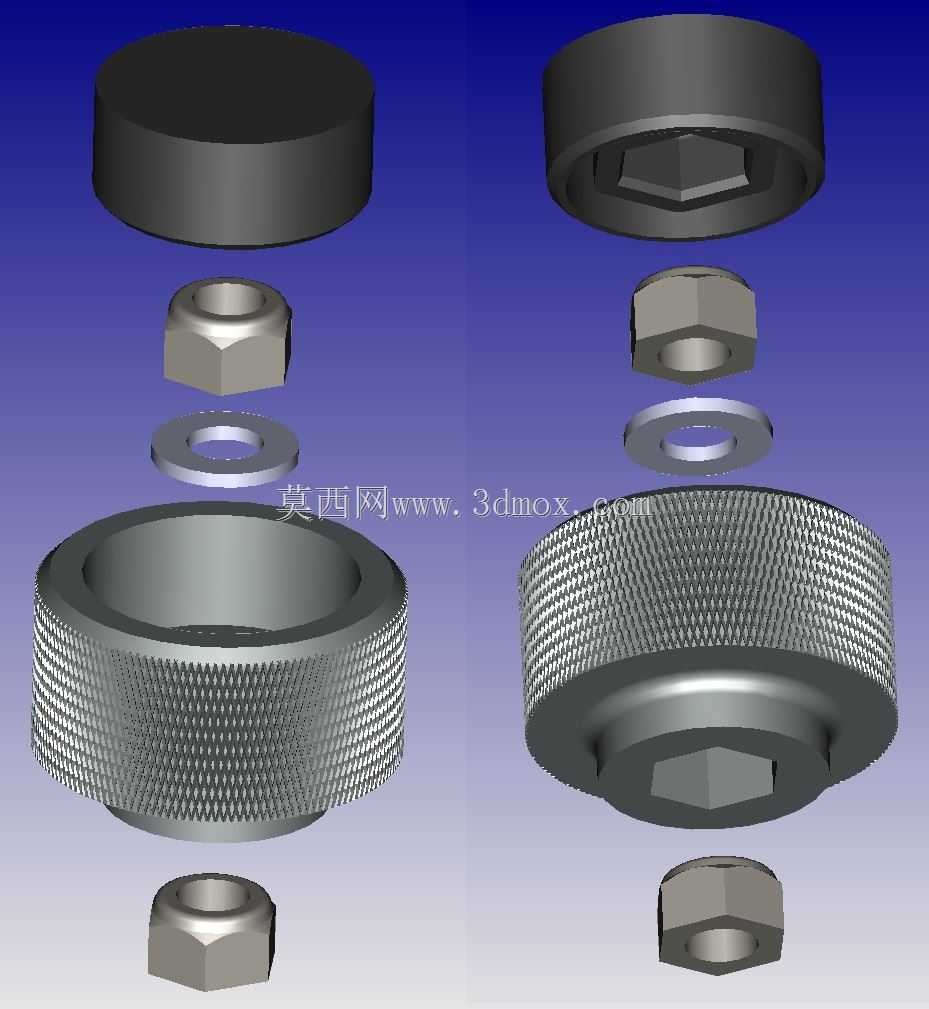

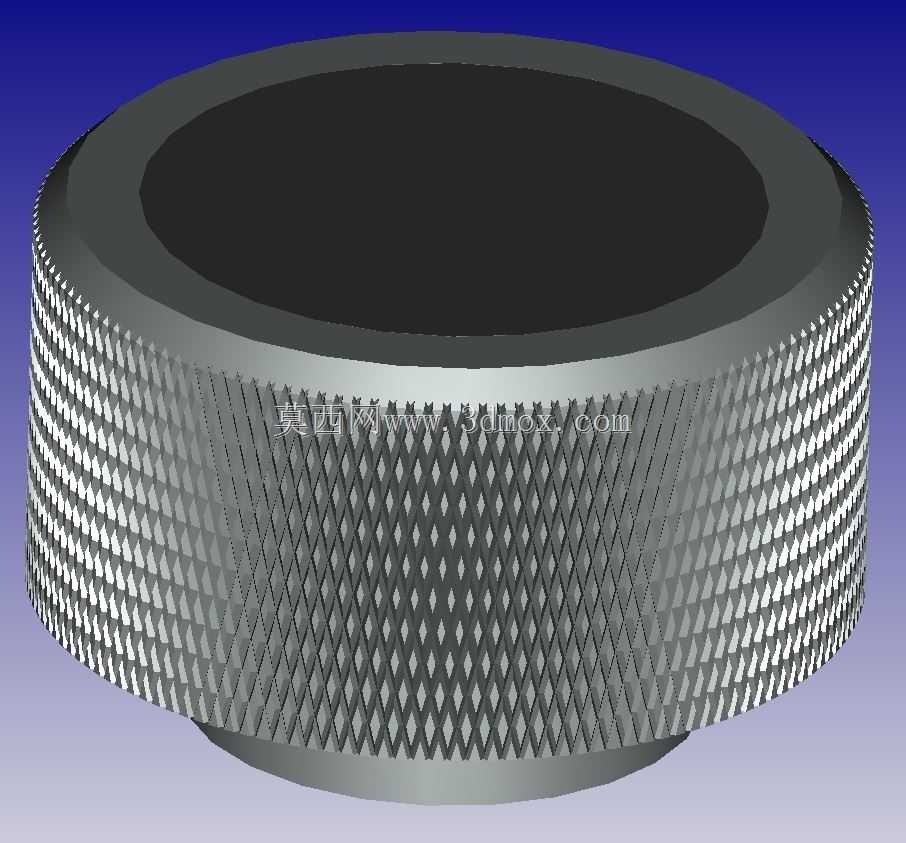

日常做非标设备调试结构的时候，经常会遇到需要手动微调、无需工具快速锁紧的工况，比如小型试验台的档位调节、工装夹具的快速压紧、3D打印设备的平台微调、桌面型检测仪器的参数旋钮，这类场景如果用普通螺栓，每次调节都要找扳手，操作效率极低，还容易因为施力不当刮伤设备表面，这款滚花旋钮就是针对这类手动操作场景设计的配套锁紧件。整个旋钮的握持面做了全周网纹滚花处理，滚花的纹路深度和齿距经过反复调整，既不会因为齿太尖锐硌手，也不会因为纹路太浅在手上沾有少量切削液、灰尘的时候出现打滑，哪怕是戴薄款丁腈手套操作，也能获得足够的旋转摩擦力，单手就能完成拧紧和松开的动作。结构上旋钮自带适配M8规格Nyloc防松螺母的安装位，配套对应平垫圈，不需要额外采购配套紧固件，安装的时候直接把螺杆穿过待固定件的安装孔，套上垫圈后拧入旋钮内置的防松螺母即可，Nyloc螺母的尼龙嵌件可以在设备存在小幅振动的工况下避免旋钮自行松脱，不会出现设备运行一段时间旋钮移位、参数漂移的问题。从安装边界来看，旋钮的外径控制在适合单手握持的尺寸，高度不会突出安装面过多，不会和周边的管线、相邻操作件产生干涉，底部的贴合面做了平面度处理，压紧的时候不会压伤待固定工件的表面，也不会因为接触面倾斜导致锁紧力不均。设计的时候特意把滚花纹路从旋钮上端一直延伸到靠近底部的位置，不管是用指尖捏着旋钮做小幅度微调，还是用整只手握住旋钮做大行程快速旋转，都能找到合适的施力位置，旋钮上端做了小尺寸的倒角处理，没有尖锐的棱角，日常操作的时候不会划伤操作人员的手部。这类旋钮除了工业设备上使用，也可以用在DIY木工工作台、摄影器材的调节支架、小型家用设备的档位调节结构上，适配场景非常广泛，建模的时候还原了滚花的细节特征，不管是做设备的装配干涉检查，还是做产品的渲染展示，都能直接复用，不需要额外调整细节。
