隔热板支架级进模推进送料机构

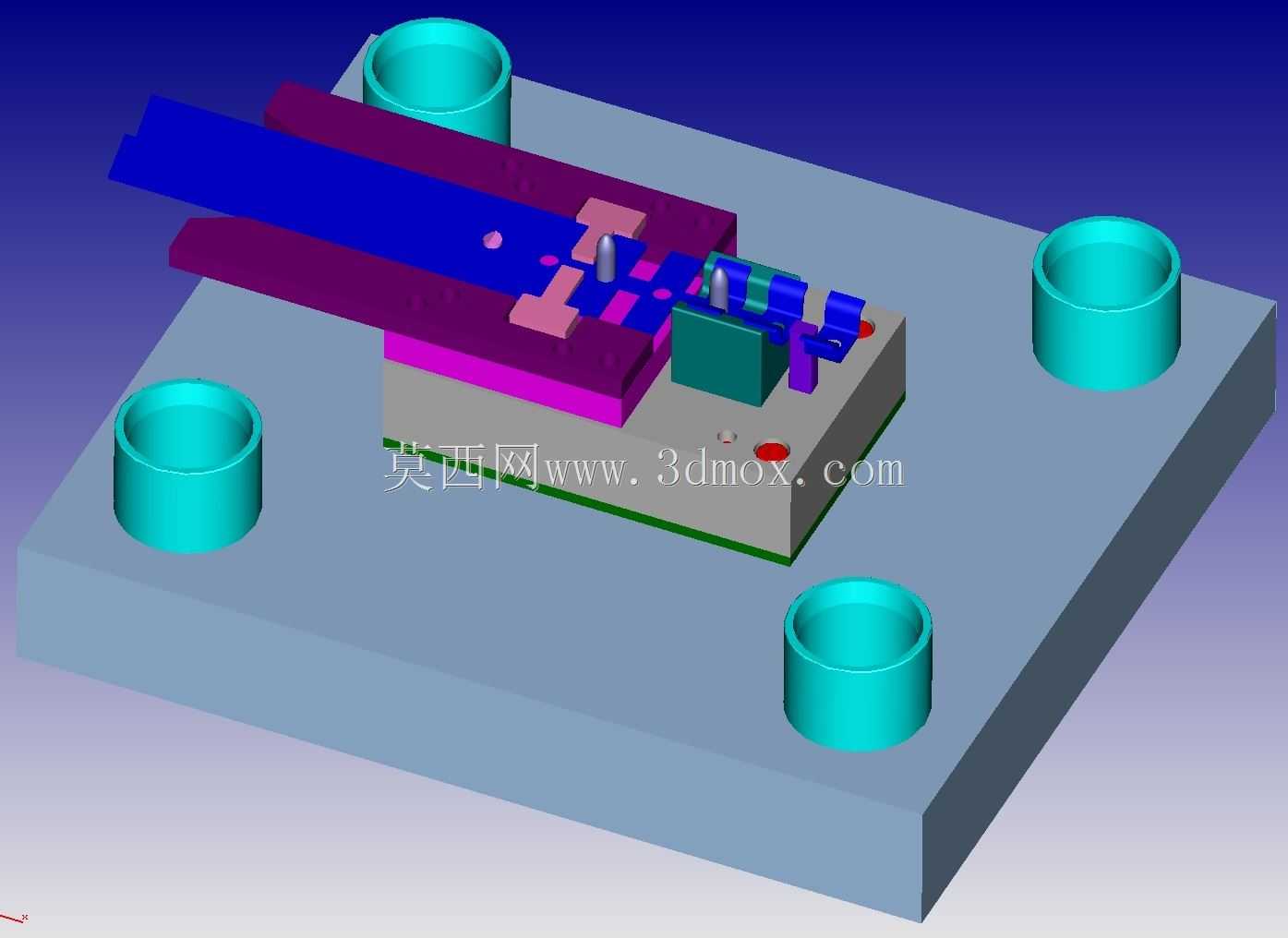

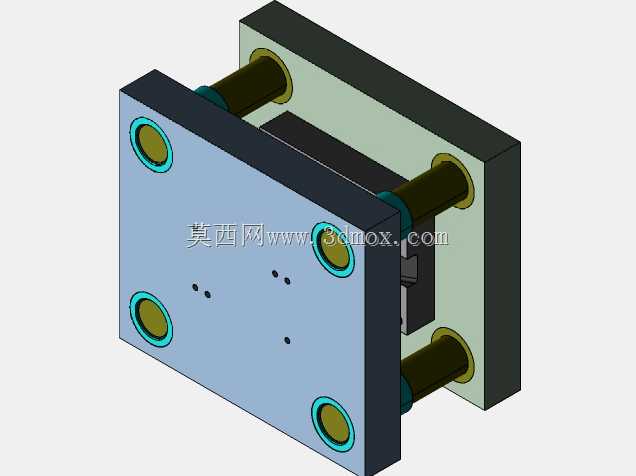

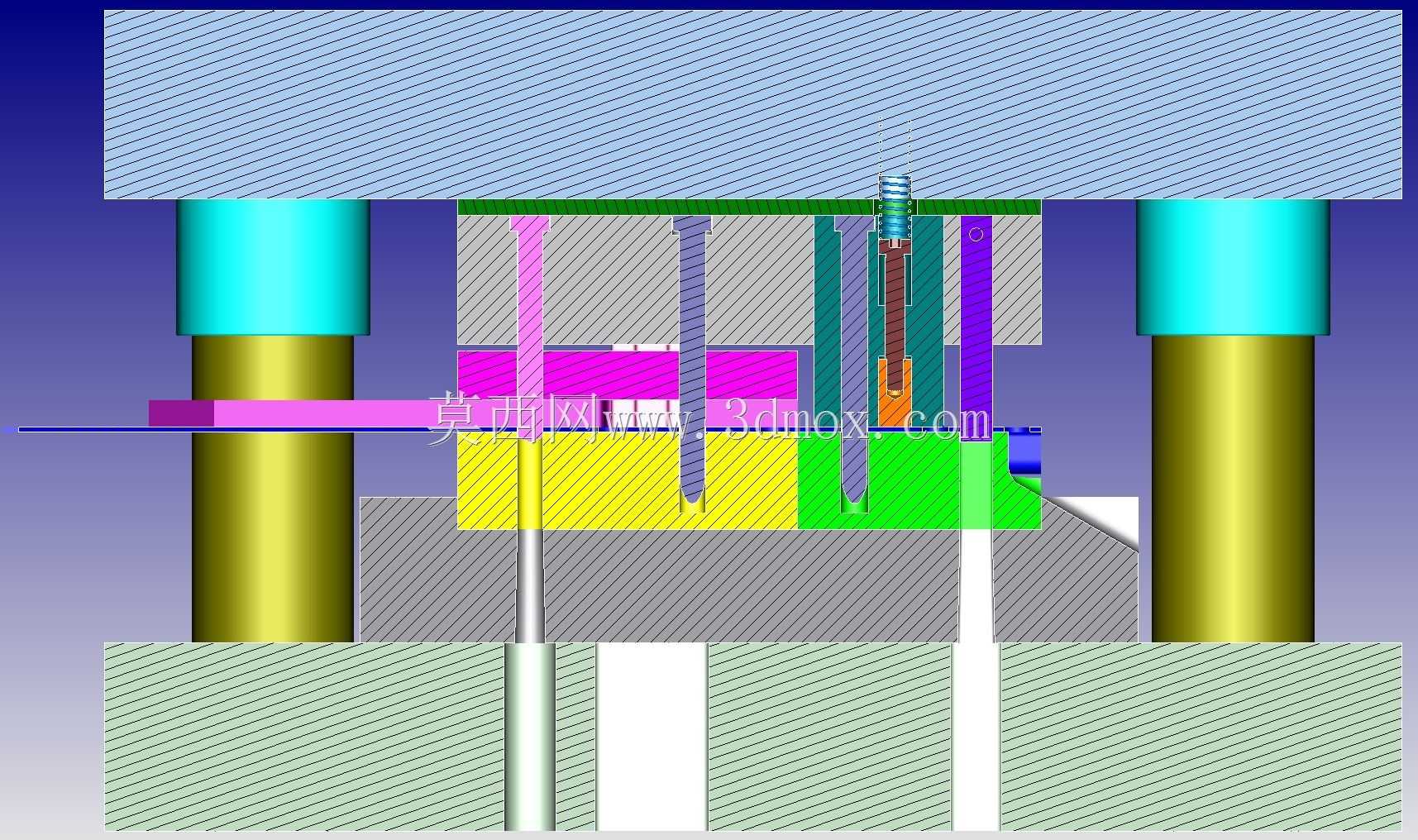

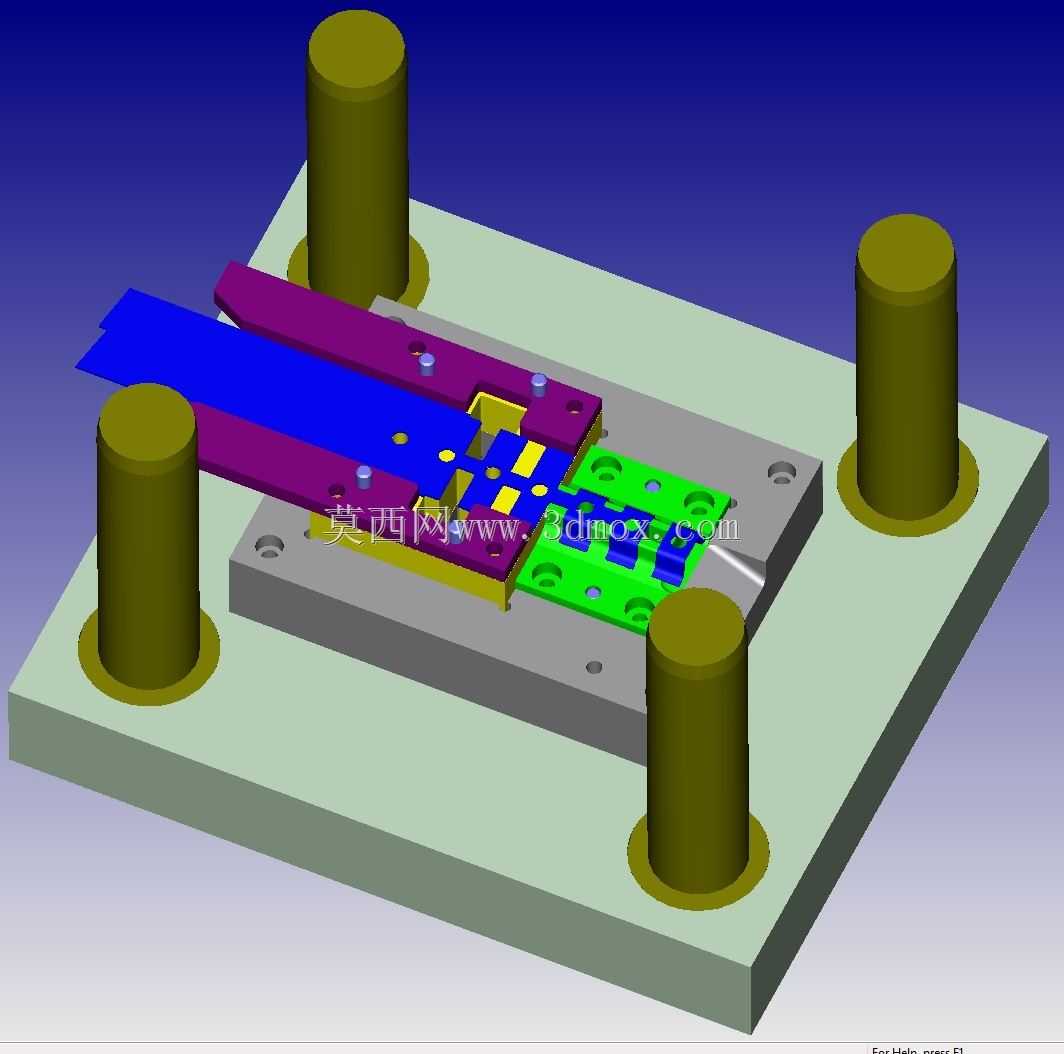

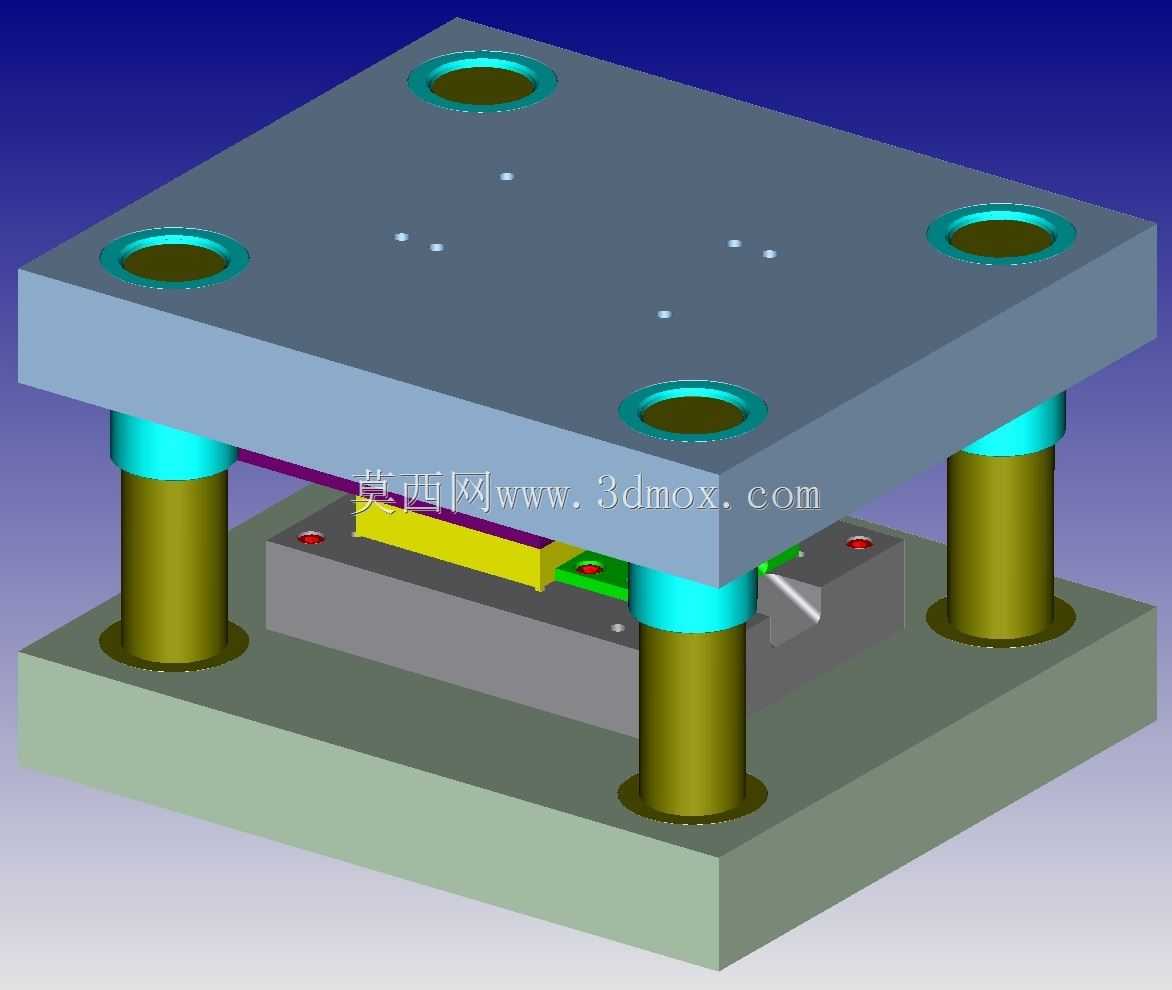

这套送料推进机构主要配套多工位级进冲压生产线使用，针对隔热板支架类薄金属冲压件的工位间步距送料需求设计，适配连续冲压工况下的精准送料动作，避免人工送料带来的定位偏差与安全隐患。从结构布局来看，机构整体安装于上下模座之间的模架空间内，上下两端分别贴合上模座、下模座的安装平面，两侧依托模架导柱做行程导向，无需额外占用压机工作台的外侧安装空间，适配现有常规开式、闭式冲压压机的模架安装边界，不需要对原有压机台面做额外改造。机构的核心动作逻辑依托上模的下行行程驱动，无需额外配置独立的气动、液压动力源，合模过程中通过上模的触发动作带动推料滑块完成水平方向的步进推送，开模回程时滑块自动复位，等待下一次送料循环，送料步距精度可控制在±0.02mm范围内，完全满足隔热板支架这类带多组安装孔、折弯特征的冲压件的工位定位要求。设计过程中针对薄料送料的翘曲问题，在推料滑块的对应位置设置了弹性压料结构，推送过程中始终保持料带与下模型面的贴合，避免料带拱起导致的送料卡滞、定位偏移问题；不同颜色标识的结构块分别对应不同的功能单元，紫色块为行程调整垫块，可通过更换不同厚度的垫块适配不同步距的送料需求，绿色块为推料爪安装座，可根据料带的宽度调整推料爪的安装位置，黄色块为滑块导向座，采用镶嵌式耐磨铜板做滑动摩擦面，长期运行磨损后仅需更换耐磨铜板即可恢复精度，降低维护成本。机构的导向立柱与模架原有导柱保持平行度公差在0.01mm/100mm以内，避免长期运行出现滑块卡滞的问题，所有滑动配合面均设计了润滑油槽，可接入模架自带的集中润滑系统，无需人工定期注油维护。在实际生产场景中，这套机构可适配厚度0.8-2.0mm的冷轧钢板、镀锌钢板料带的送料需求，送料节拍完全匹配压机的连续冲压行程，每分钟可完成30-60次送料动作，相比传统的辊式送料机构，针对带异形侧边的料带适配性更强，不需要定制专用的送料辊轮，换型调整时间可缩短60%以上，非常适合中小批量隔热板支架类冲压件的连续生产需求。
