适用于3D打印与注塑成型的黑色标识块

日常做结构设计时，这类小型标识块的应用场景其实覆盖得很广，小到桌面级3D打印的自制工具收纳分类，大到工业注塑量产的设备面板标识、线束分区标记、工位器具识别，都能用到这类结构简单但实用性极强的小零件。很多新手做这类标识件的时候容易忽略实际使用的边界条件，要么把壁厚做的太薄导致注塑时走胶不全，要么把字符刻的太浅，使用一段时间磨损后就看不清标识内容，要么没考虑安装配合的公差，做出来的件卡不进对应的安装槽或者松垮脱落。

从实际使用的角度出发，这款标识块的功能核心是承载固定的标识信息，同时兼顾耐磨、易识别、安装便捷的特性。设计的时候首先考虑的是使用场景的磨损问题，日常工业场景里这类标识块经常会被工具剐蹭、被操作人员触碰，甚至部分场景会接触到少量油污、切削液，所以表面的字符没有采用外凸的设计，而是选择了内凹蚀刻的结构，字符深度控制在0.3mm到0.5mm之间，既不会因为凹陷过深容易积灰藏污，也不会因为太浅容易被磨平，字符的笔画宽度做了0.4mm的统一处理，不管是3D打印时FDM工艺的层纹影响，还是注塑时的脱模顺畅度，都能得到很好的兼顾，不会出现笔画断连、脱模拉毛的问题。

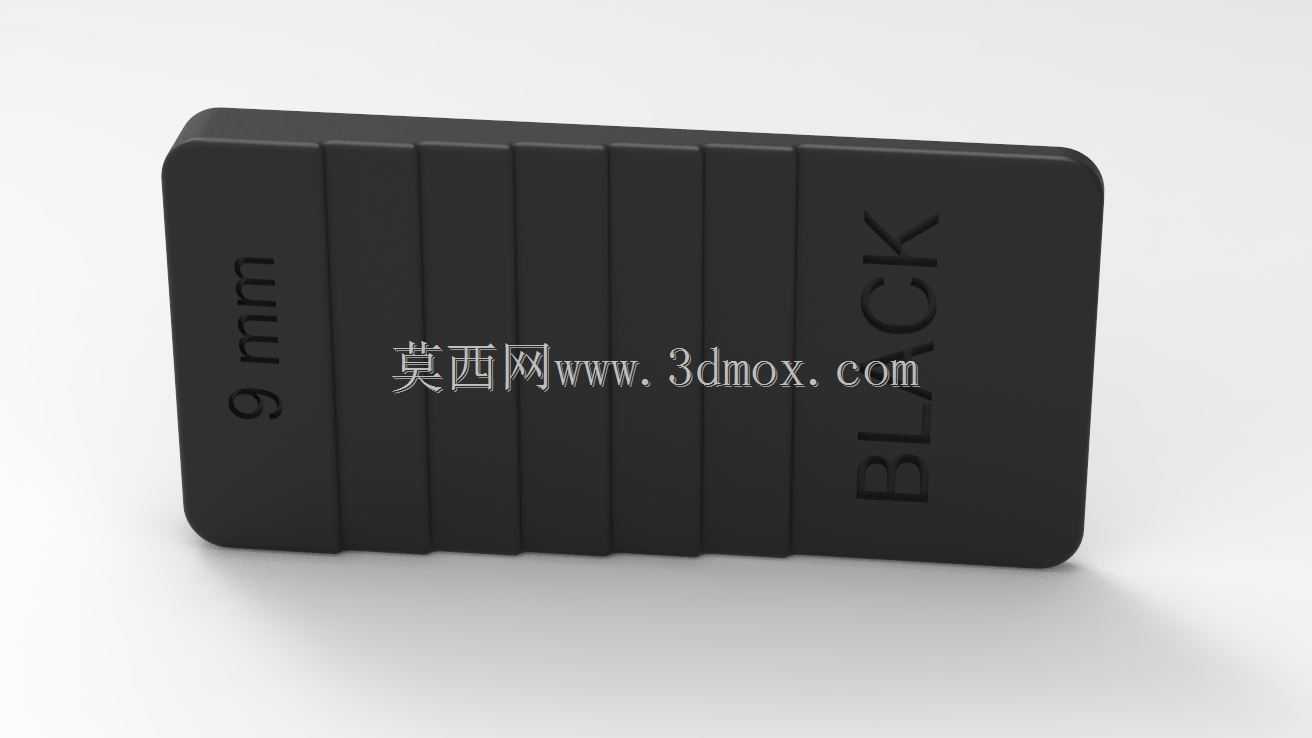

外形尺寸上，这款标识块做了9mm的厚度设计，整体是圆角矩形的轮廓，四个边角做了R1.5的圆角处理，一方面是避免尖锐边角在安装使用时划伤操作人员，另一方面圆角结构在注塑成型时能减少应力集中，降低零件冷却过程中翘曲变形的概率，3D打印的时候也能减少边角处的翘边问题。块体表面做了等距的竖向防滑槽结构，这些槽的深度控制在0.2mm，槽间距2mm，一方面是手持安装的时候能增加摩擦力，不容易打滑，另一方面这些槽也能在一定程度上抵消塑料件冷却收缩产生的表面凹痕，让零件整体的外观平整度更好，不会因为壁厚不均出现明显的缩痕。

安装边界的考虑上，这款标识块的背面做了0.1mm的拔模斜度，不管是嵌入到设备面板的预留卡槽里，还是用背胶粘贴在设备表面，都能很好的适配。如果是卡槽安装的场景，零件的外形尺寸公差控制在±0.1mm，能和常规的1.5mm壁厚钣金冲压卡槽、3D打印预留槽实现过渡配合，安装后不会出现松旷晃动的问题，也不会因为过盈量太大导致安装时把卡槽撑裂。如果是背胶粘贴的场景，背面做了细晒纹的表面处理，能增加背胶的附着面积，比光面的粘贴强度提升30%以上，长时间使用也不会出现胶层脱落、标识块掉落的问题。

设计思路上没有做多余的花哨结构，完全围绕实用出发，材料选择上不管是3D打印用的PLA、ABS、PETG材料，还是注塑用的ABS、PP、尼龙材料，都能直接套用这个结构，不需要做额外的结构修改。做壁厚设计的时候整体保持2mm的均匀壁厚，没有出现壁厚突变的位置，注塑的时候不会因为壁厚差导致冷却速度不一致产生气泡、缩孔、变形等缺陷，3D打印的时候也不需要额外加太多支撑，打印完成后去除支撑的工作量很小，甚至摆放角度合适的话可以做到零支撑打印，大幅提升打印效率、降低打印成本。

很多人觉得这类小零件不需要特意做结构优化，实际在量产或者批量打印的时候，这些细节上的设计能大幅降低不良率。比如之前做同类标识件的时候没做圆角处理，注塑的时候直角位置经常出现缺胶、毛边的问题，后期修边的工作量很大，3D打印的时候直角位置也容易因为应力集中出现层间开裂的问题，改成圆角之后这些问题的发生率直接降到了1%以下。还有字符的设计，之前试过做0.2mm深度的字符，打印出来之后因为层纹的影响，字符基本看不清，注塑的时候也容易因为模具加工的精度问题导致字符糊掉，调整到0.4mm深度、0.4mm笔画宽度之后，不管是哪种加工工艺，字符的清晰度都能得到很好的保证，哪怕是用在经常被摩擦的工位上，使用两三年之后字符依然能清晰辨认。

另外在使用场景的拓展上，这个结构还可以根据实际需求调整尺寸，比如需要更大标识面的场景，可以等比例放大整体尺寸，只要保持壁厚均匀、拔模斜度、圆角参数不变，就不会出现工艺问题；如果需要不同颜色的标识，只需要更换对应颜色的原材料，不需要修改模具或者打印参数，就能实现不同颜色的分类标识功能，比如用黑色标识电源类、红色标识警示类、蓝色标识气路类、绿色标识安全类，在车间设备管理、工具分类管理的场景里实用性非常强。
