工业用线缆收卷工字轮结构设计

这类绕线工字轮是线缆、线材、金属丝、纤维丝等连续柔性物料生产、转运、使用环节的核心承载部件，在电线电缆制造、金属线材拉拔、纺织纤维加工、焊丝生产、3D打印耗材分装等场景中应用广泛，不同工况下的工字轮需要匹配对应承载能力、转动惯量、安装适配性的结构设计，才能保障收放线过程的顺畅，避免出现卡滞、线材乱层、轮体变形等影响生产效率的问题。

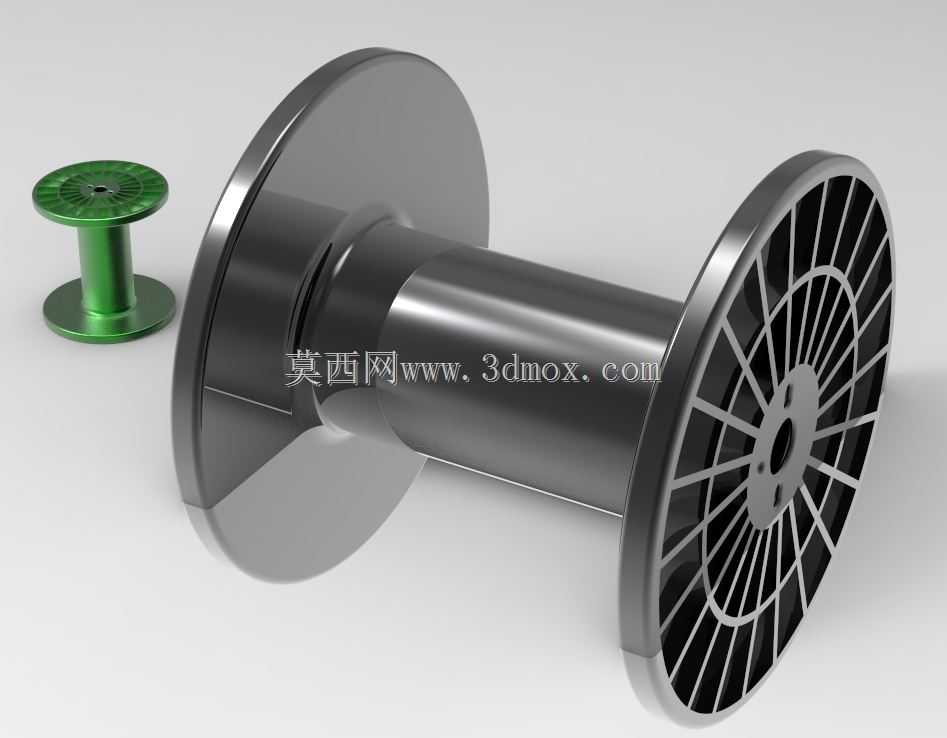

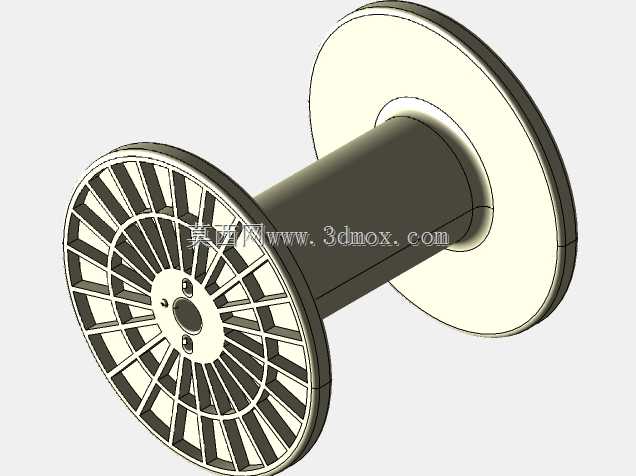

从结构设计逻辑来看，该款工字轮采用双侧挡边加中间筒体的经典结构，其中一侧挡边做了辐条式镂空设计，另一侧挡边为实心圆盘结构，这种非对称设计是经过实际工况验证的优化方案：辐条侧的镂空结构可以在保证挡边结构强度、满足挡边限位防脱线要求的前提下，大幅降低轮体整体自重，减少轮体转动时的惯量，让收放线过程的启停响应更灵敏，尤其适配高速收卷的工况，降低驱动端的动力负载；而另一侧实心挡边则可以在轮体安装到设备转轴时，提供更稳定的轴向定位基准面，同时在转运堆叠过程中，实心面可以更好地分散接触压力，避免轮体边缘受压变形。中间筒体为等直径光滑圆柱面，表面粗糙度控制在合理区间，既可以保证内层线材缠绕时不会出现打滑偏移，也能避免筒面毛刺刮伤线材表层绝缘层或镀层，筒体与两侧挡边的连接位置做了圆弧过渡处理，消除了直角应力集中点，在承受满盘线材的径向压力时，应力可以均匀分散到挡边与筒体的连接区域，避免长期重载下出现焊缝开裂或者结构变形的问题。

从安装适配维度来看，辐条侧挡边的中心位置设计有标准安装孔位，孔位周边做了加厚凸台结构，这个凸台是整个轮体的安装基准，凸台端面的平面度、安装孔与筒体的同轴度都有严格的公差要求，安装时可以直接与设备收卷轴的定位端面贴合，通过孔位与轴头的配合实现周向固定，保证轮体转动时的径向跳动量控制在允许范围内，避免高速转动时出现晃动导致排线不齐。轮体的双侧挡边直径大于中间筒体直径，两者的直径差值决定了单卷线材的最大容纳厚度，设计时需要根据目标线材的线径、单卷额定长度来计算挡边的伸出长度，既要保证满盘状态下线材不会从挡边边缘脱出，也要避免挡边直径过大造成材料浪费、占用过多安装空间。

在实际选型应用中，不同场景对工字轮的材质和结构强度要求差异较大：重载场景下的金属线材收卷，一般会采用钢制焊接结构，挡边厚度、筒体壁厚都会根据承载重量做对应加强，辐条的数量和截面尺寸也会通过受力仿真做优化，保证满盘承重下挡边不会出现外扩变形；而轻载场景比如3D打印耗材、细电子线的收卷，则可以采用工程塑料注塑成型，在满足强度要求的前提下进一步降低自重，同时塑料材质的绝缘特性也能避免电子线材收卷过程中出现静电导通的问题。这款工字轮的结构设计兼顾了强度与轻量化需求，辐条的排布采用径向均匀分布的形式，每根辐条的截面为矩形，受力方向与辐条延伸方向一致，可以最大化发挥材料的结构强度，同时辐条之间的空隙也方便操作人员在转运时抓握，或者通过叉具穿过空隙实现整盘物料的搬运，不需要额外设计吊装结构。

在收排线适配性方面，筒体的有效长度决定了排线的往复行程，设计时需要与排线器的导程参数匹配，保证每一层线材都能紧密排列，不会出现叠线、间隙过大的问题；挡边的内侧面做了微小的拔模斜度，一方面是加工成型时的脱模需求，另一方面在放线过程中，线材从满盘逐渐减少到靠近筒体位置时，斜度可以引导线材顺畅滑出，不会卡在挡边与筒体的夹角位置造成断线。中心安装孔的尺寸可以根据不同设备的轴径做适配调整，部分重载场景下还会在孔内加装耐磨衬套，减少轮体拆装过程中对安装孔的磨损，延长工字轮的重复使用寿命，毕竟这类工业用工字轮大多是可重复周转使用的，降低单次使用的分摊成本也是结构设计时需要考量的重要因素。
